铠装整体多点热电偶

2022/7/15 1:01:57 人评论 次浏览 分类:热电偶  仪表地址://www.e-cumulus.com/product/109.html

铠装整体多点热电偶在一根外护管内组装多支独立微细铠装绝缘式热电偶,再将整支产品外护管经拉制等工艺打到用户要求的外径而成。铠装整体多点热电偶外径通常为Ф6-Ф8mm,凭借着技术难度高、制作工艺精良、产品质量可靠、售后服务完善等优势成为化工(化肥工业合成塔、反应罐)、冶金、石化、燃气行业替代进口温度传感器国产化温度传感器。使用铠装整体多点热电偶时用户需自备外保护管,否则只能测量常压和非腐蚀性介质。铠装整体多点热电偶不能大幅度弯曲,以防损毁内部铠偶铠装整体多点热电偶为昌晖仪表吸收国外先进工艺生产。

铠装整体多点热电偶典型使用

云南昌晖仪表制造有限公司单支多点铠装热电偶在无锡焦化厂苯酐车间1万吨邻二甲苯反应器中成功代替国外同类型产品使用,使用的铠装整体多点热电偶外径为Ф8mm/14个测量点;云天化集团云南天丰农药有限公司使用的铠装整体多点热电偶外径为Ф4mm/6个测量点和外径Ф3mm/4个测温点等。

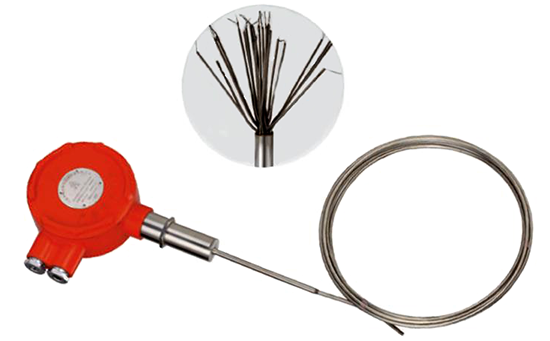

铠装整体多点热电偶图片


铠装整体多点热电偶

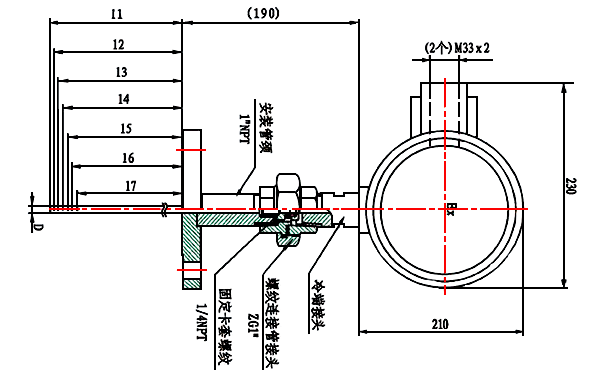

铠装整体多点热电偶结构示意图


整体铠装多点热电偶可理解为多点铠装热电偶外面加了1根外径为3-8mm的外保护管。昌晖仪表是高品质温度传感器生产厂,期待您的关注!


铠装整体多点热电偶选型


WR①K②-③-④⑤⑥⑦⑧-⑨-⑩/⑪/⑫/.../⑬


①热电偶分度号
[N]:K分度号


②热电偶对数
[1]:单支式


③测量点数量(注意测量点与外径关系)
[3]:测量点为3个
[4]:测量点为4个
[5]:测量点为5个
[6]:测量点为6个
...
[14]:测量点为14个


④安装固定装置
[1]:无固定装置
[2]:固定卡套螺纹(见注1)
[4]:固定法兰(见注1)


⑤热电偶接线盒
[3]:专用防水式(标准出厂配置)
[4]:专用隔爆式(见注2)


⑥工作端形式
[1]:绝缘式(标准出厂配置)
[2]:接地式


⑦整体保护管多点式
[TH]:铠装整体多点热电偶


⑧外护管材
[2]:316(0-800℃)
[7]:GH3030(0-1050℃)


⑨热电偶外径mm
[3]:热电偶直径3mm(内部测量点不超过4个)
[4]:热电偶直径4mm(内部测量点不超过6个)
[5]:热电偶直径4mm(内部测量点不超过10个)
[6]:热电偶直径4mm(内部测量点不超过12个)
[8]:热电偶直径4mm(内部测量点不超过14个)


⑩~⑬保护管内部铠装热电偶长度(由短到长排序)
[**]:L1(长度最短的一个测量点)
[**]:L2
[**]:L3
[**]:L4
[**]:L5
...
[**]:L12(长度最长的一个测量点)


注1:铠装整体多点热电偶如选用法兰或螺纹安装,选型时必须提供法兰标准、规格和法兰材质或螺纹要求
注2:如不对多点热电偶隔爆等级作特别声明,云南昌晖仪表制造有限公司按dⅡBT4等级供货;如需dⅡCT1-6等级产品,协议供货
