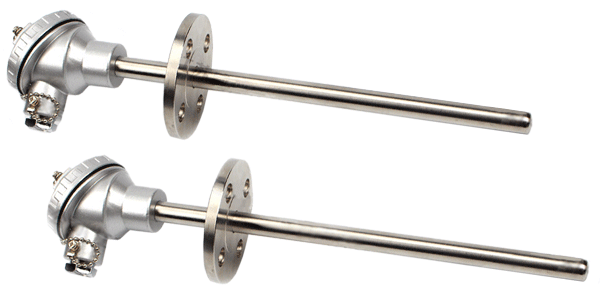

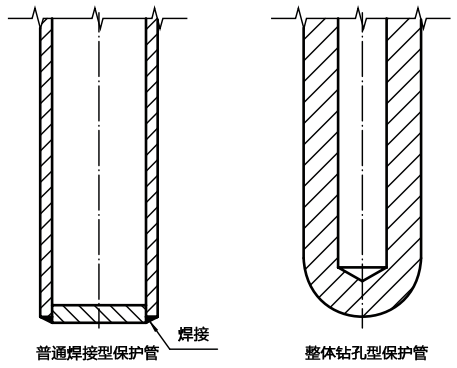

由于生产工艺制约，国内大多只能向用户提供长度小于500mm，超过此长度就不能保证盲孔同心度。昌晖仪表经过数年工艺探索及设备调整，现成为国内少数几个能向用户提供长度大于1000mm高同心度传感器保护管的生产商。昌晖仪表向用户及同行提供最大长度1500mm高同心度传感器整体钻孔保护管。整体热钻孔热电偶和装配式热电偶从外观上看是一样的，重很多，但整体钻孔热电偶的测量端和普通装配式热电偶的测量端加工工艺不同，如下图所示：
保护管整体钻孔热电偶选型表
WR①②-③④⑤⑥⑦⑧-⑨/⑩-⑪-⑫
①代码 热电偶类型 说明
N K分度号|镍铬-镍硅热电偶 俗称K型热电偶
E E分度号|镍镉-铜镍热电偶 俗称E型热电偶
F J分度号|铁-铜镍热电偶 俗称J型热电偶
T T分度号|铜-铜镍热电偶 俗称T型热电偶
P S分度号|铂铑10-铂热电偶 俗称单铂铑热电偶铂铑铂热电偶或S型热电偶
Q R分度号|铂铑13-铂热电偶 俗称R型热电偶
R B分度号|铂铑30-铂铑6热电偶 俗称双铂铑热电偶或B型热电偶
②代码 热电偶对数
省略 单支式(一支热电偶)|通常接线端子为2个
2 双支式(两支热电偶)|通常接线端子为4个
③代码 安装固定装置 说明
1 无固定装置
2 固定螺纹 标配螺纹为M27×2；其他螺纹尺寸需要在⑪处标准
3 活动法兰
4 固定法兰 用户提供法兰标准、法兰规格和法兰材质要求
5 活动法兰角尺型
6 固定螺纹M33×2
④代码 接线盒形式 说明
3 防水接线盒 国内常规供货，热电偶标准配置
4 隔爆接线盒 防爆热电偶隔爆等级通常为dⅡBT4或dⅡCT4
5 不锈钢接线盒 大多在对不锈钢不腐蚀或防爆场合使用
6 防高温强腐蚀接线盒 适用于高温强腐蚀场合
7 全塑接线盒 适用于常温强腐蚀场合
⑤代码 热偶外径 mm 说明
0 Ф16mm 标准配置
1 Ф20mm
1 Ф25mm
6 按照现场要求定制保护管外径、壁厚和整支产品内部结构
⑥代码 常用保护管材料 保护管长期最高使用温度
0 1Cr18Ni9Ti(1.4841/321/SUS321) 0-871℃；温度超过899℃另选材质；抗硫、抗还原性差
3 AISI 316L(德标1.4404/日标SUS316L) 0-871℃(1600℉)；耐腐蚀优于304， 耐晶间腐蚀
4 瑞士904L -70~280℃；耐硫酸、稀硫酸腐蚀性最好的钢种
5 德标1.4841/日标SUS310S/) 0-1038℃(1900℉)；耐温不锈钢保护管；抗硫性差
6 德标1.4571/AISI 316Ti 0-850℃；耐晶间腐蚀；常用于硫酸、磷酸、蚁酸、醋酸
7 GH3039 0-1149℃(2100℉)；耐高温、抗氧化性能好
N 特殊保护管材质和结构定制产品
⑦代码 测温元件形式 说明
1 国产304保护管铠装热电偶芯 铠装芯标配Φ6.0mm，铠装偶直径由厂家根据工况确定
2 美标316L保护管铠装热电偶芯 铠装芯标配Φ6.0mm，铠装偶直径由厂家根据工况确定
3 国产0Cr25Ni20保护管铠装热电偶芯 铠装芯标配Φ6.0mm，铠装偶直径由厂家根据工况确定
7 国产GH3039保护管铠装热电偶芯 铠装芯标配Φ6.0mm，铠装偶直径由厂家根据工况确定
8 德国进口Inconcl600外护管铠装热电偶 德国久茂JUMO热电偶用材料，超长使用寿命
9 德国进口原装3.0偶丝装配式热电偶 德国久茂JUMO热电偶用材料，超长使用寿命
⑧代码 特殊功能代码
ZT 整体钻孔+铠装热电偶芯
⑨代码 热电偶总长 mm
*** ***(见注1)
⑩代码 插入长度 mm
*** ***(见注1)
⑪代码 热电偶精度等级 说明
2 II级精度 常规供货
1 Ⅰ级精度 协议供货，I级精度热电偶价格价高于II级精度热电偶价格
⑫代码 固定法兰和螺纹尺寸
螺纹要求 螺纹尺寸及材质要求(见注2)
法兰要求 法兰规格尺寸及法兰材质要求(见注2)
注1、WR①②-1④⑤⑥⑦ZT和WR①②-3④⑤⑥⑦ZT型装配式热电偶选型时仅需要确认总长L(总长等于插入深度)即可；WR①②-2④⑤⑥⑦ZT和WR①②-4④⑤⑥⑦ZT型装配热电偶选型时必须同总长和插入深度，通常约定：总长=插入长度+150mm。
注2：热电偶如选用固定法兰或非标准螺纹安装方式，用户订货时必须按照现场配对法兰要求提供热电偶法兰规格、法兰材质或螺纹要求。
注3：用户对整体钻孔热电偶安装方式有特殊要求，需要文字说明。
整体钻孔热电偶型号举例
选型举例1：WRN-43068ZT-1000/850-2-DN80 PNI.6/1Cr18Ni9Ti
K分度号整体钻孔热电偶，法兰安装(法兰为DN80 PN1.6，不锈钢法兰)，热电偶外径为Ф16mm，整体钻孔热电偶保护管材质为316Ti，内装Inconcl600外护管铠装热电偶芯子，接线盒为防水型，整体钻孔热电偶总长为1000mm，插入深度为850mm，II级
选型举例2：WRN-23001ZT-300/150-2-M27×2/1Cr18Ni9Ti
K分度号整体钻孔热电偶，M27×2螺纹安装，整体钻孔热电偶外径为Ф16mm，整体钻孔热电偶接线盒为防水型，热电偶保护管为1Cr18Ni9Ti,热电偶总长为300mm，插入深度为150mm，II级
整体钻孔热电偶价格高于装配式热电偶价格，整体钻孔热电偶价格与保护管材质、长度和安装固定形式等有关系，产品价格可致电0871-65127691或与页面上的客服咨询。分享本页面可送您自动化仪表专业电子书。

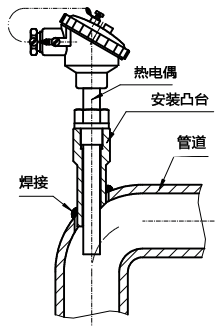

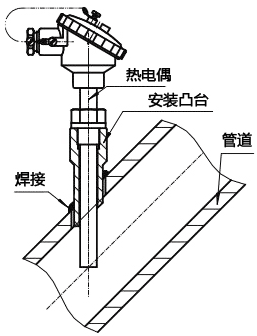

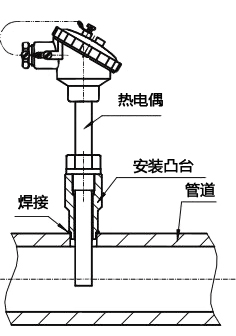

整体钻孔热电偶安装
