安全级快拆热电偶

2022/9/13 1:56:32 人评论 次浏览 分类:热电偶  仪表地址://www.e-cumulus.com/product/4444.html

安全级快拆热电偶依据NB/T20375-2016《核电厂安全重要热电偶温度计》进行设计。安全级快拆热电偶可满足高温环境使用要求,能在环境温度为80℃的条件中长期运行,具有耐高剂量辐照、抗地震功能等。安全级快拆热电偶具有快拆结构,在现场使用过程中能够实现快速安装和拆卸,使安装维护人员免遭大剂量辐照的伤害。安全级快拆热电偶内部设有压着结构,内置弹簧伸缩长度灵活,可有效避免由于制造、测量误差带来的影响,且能有效的保证感温端与被测点紧密贴合,提高热电偶测温灵敏度。

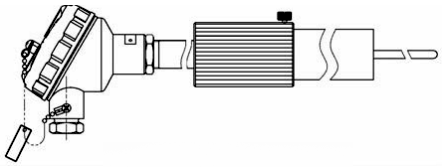

安全级快拆热电偶

技术指标

安全级快拆热电偶采用的铠装热电偶测量端形式为绝缘式;分度号为T型,偶丝材料具有良好的抗腐蚀性,且在低温段精度表现大大优于其他分度号的廉金属热电偶;对安全级快拆热电偶偶丝的生产制造过程进行了严格控制,提高了偶丝的均匀性,从而降低了温度梯度所引起的附加测量误差,故测量精度高。
分度号:T型
测温范围:0-350℃
允差等级:Ⅰ级
接线盒防护等级:IP65
安全等级:1E
抗震类别:Ⅰ类

产品结构组成

安全级快拆热电偶主要由热电偶测温组件、弹簧压着式快卸结构、接线盒组件组成。
1、热电偶测温组件
热电偶测温组件主要由铠装热电偶、冷端、补偿导线三部分组成。其中铠装热电偶分度号为T型,铠装热电偶的保护管材料为316L,保护管内的绝缘物为高纯度氧化镁纯度大于99.4%,压实密度大于2500mg/cm2

冷端部分密封材料使用低烟无卤材料,能耐高温、耐辐照、防潮、耐火、抗菌,且在环境条件下不会产生不利影响,有效保证了冷端的密封性。在结构设计上采用核级仪表测温元件焊缝保护结构,有效地将冷端激光焊缝处的受力进行转移,使产品在使用过程中更加可靠。


补偿导线使用与T型铠装热电偶丝引线材料一致的软线,能有效地补偿热电偶冷端热电势的损失。


2、弹簧压着式快卸结构

根据客户使用要求,安全级快拆热电偶设计了弹簧压着快卸结构,由锁紧盖、弹簧、锁紧螺钉、支撑管四部分组成。

安全级快拆热电偶锁紧盖内壁上设有定位装置,与支撑管的外壁上的螺旋槽匹配。当安装安全级快拆热电偶时,将锁紧盖旋转一定角度即可使锁紧盖定位至锁紧状态,锁紧盖定位后,弹簧处于压缩状态,旋紧锁紧螺钉,构成双锁紧结构,双锁紧结构的采用使安全级快拆热电偶具有极佳的防松动、抗振动、抗地震性能。


3、接线盒

接线盒采用防水式不锈钢接线盒,满足IP65要求接线盒上有铭牌及应号牌,以表征仪表所属设备。

产品制造及试验

安全级快拆热电偶的设计和制造依据核工业已采用的适宜的设计和制造规范进行,且通过了核级鉴定试验。安全级快拆热电偶按照相关要求对关键件、重要件做好标识,对特殊过程和关键过程的加工工艺进行评审,并根据规定,对安全级快拆热电偶的可靠性、维修性、保障性、测试性、安全性和环境适应性进行六性分析。

安全级快拆热电偶的安装

安全级快拆热电偶通过弧形套管后沿保护套管进入管道或设备内进行测量介质温度,在更换、维护时能够满足快速拆装的要求。

安全级快拆热电偶可满足的安装环境为:
保护管管径:DN15;通过的直角拐弯数量≤2个。

安全级快拆热电偶用于检测核电厂安全级设备及环境的温度参数,在地震等事故中,事故后能够持续对核电厂安全级设备及环境的温度测点实现检测,非将信号远传至核电安全级系统进行监测。
