901020热电偶是JUMO生产的固定螺纹安装热电偶,保护管材质为1.4571(316Ti),热电偶芯可以为铠装芯或装配式芯,901020系列标准型号有901020/10和901020/20两种,应用于烤箱、熔炉、加热装置、工厂生产过程的温度测量。

901020热电偶技术参数

材质:保护管材质和螺纹材质为1.4571(316Ti),1.4571比1Cr18Ni9Ti材质有更好的耐晶间腐蚀性能
结构:装配式结构,内置φ5mm铠装芯或陶瓷管绝缘装配式芯
接线盒:标准配置为DIN EN 50446标准的B型防水铸铝接线盒,电气接口M20×1.5,防护等级IP65,环境温度-40~100℃
延长管:901020/10热电偶有延长管,延长管长度130mm;901020/20热电偶无延长管
外形尺寸示意图:

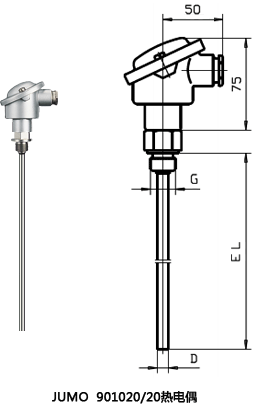

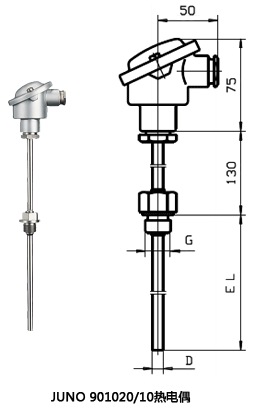

JUMO 901020/10热电偶                         JUMO 901020/20热电偶

久茂901020热电偶与国产固定螺纹安装的装配式热电偶可以互换,有四个细节明显不同:

①延长管长度:901020/10热电偶延长管长度默认为130mm;国产装配式热电偶延长管默认为150mm。
②保护管直径:901020热电偶直接有φ6mm、φ9mm和φ11mm三种;直径φ6mm901020热电偶用铠装热电偶替换;国产装配式热电偶标准直径为φ16mm,替代久茂热电偶时直径需要定制。
③保护管材质:901020热电偶材质为1.4571(316Ti),国产装配式热电偶材质为1Cr18Ni9Ti,德系1.4571不锈钢比1Cr18Ni9Ti材质有更好的耐晶间腐蚀性能。
④螺纹尺寸:901020热电偶标配螺纹规格为G1/2、G3/4和M18×1.5;国产装配式热电偶标配螺纹为M27×2。


久茂901020热电偶选型表


901020/10-①-②-③-④-⑤-⑥      带延长管拧入式热电偶
901020/20-①-②-③-④-⑤-⑥     无延长管拧入式热电偶
①代码  测温范围
150     -200~600℃
165     -200~800℃

②代码  热电偶分度号及热电偶支数

1040    1×Fe-CuNi  J分度号
1042    1×Fe-CuNi  L
1043    1×NiCr-Ni  K分度号
2040    1×Fe-CuNi  J分度号
2042    2×Fe-CuNi  L
2043    2×NiCr-Ni  K分度号

③代码  保护管直径D(单位:mm)

6          6mm
9          9mm
11        11mm

④代码  插入深度EL(单位:mm)

160      160mm
200      200mm
...          自定义长度(最小间隔50mm)

⑤代码  过程连接

104      G1/2螺纹
105      G3/4螺纹
126      M18×1.5螺纹

⑥代码  附加选项(代码书序有小到大,用逗号分隔,温度变送器注明量程与输出信号)

000      无
306      延长管长度70mm
320      BUZ型接线盒
321      BUZH型接线盒
322      BBK型接线盒
331      1×智能温度变送器,输出4-20mA,数据单见70.7010
335      2×智能温度变送器,输出4-20mA,数据单见70.7010
336      1×智能HART温度变送器,输出4-20mA,数据单见707010
550      1×智能温度变送器,输出4-20mA(USB接口),数据单见707050
859      1×Wtrans B头部安装可编程无线温度变送器,输出4-20mA,数据单见70.7060
866      1×智能HART温度变送器,输出4-20mA,带手操器设置,数据单见707080
867      1×智能HART温度变送器,输出4-20mA,带手操器设置和SIL认证,数据单见707080热电偶
JUMO 901020热电偶型号举例

昌晖仪表是JUMO热电偶代理商,直接使用单位和仪表同行可在昌晖仪表购买到价格有竞争优势的久茂热电偶。
