抱箍式热电偶

2022/2/5 23:40:49 人评论 次浏览 分类:热电偶  仪表地址://www.e-cumulus.com/product/204.html

抱箍式热电偶是将用铠装热电偶材料制成测温元件,一端固定在抱箍上,抱箍又安装在被测量管道的外面(安装时管道不用开孔、不用动火),通过抱箍的集热由热电偶测得管道表面的温度。该产品安装简便、热响应快、测量可靠且价格低廉。

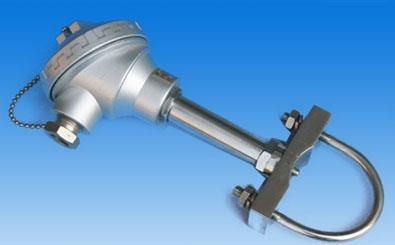

抱箍式热电偶

抱箍式热电偶选型表


WR①②-③④⑤⑥⑦-⑧-⑨/⑩
箍式热电偶类型
[N]:K分度号|铠偶6mm,最高使用温度0-800℃
[E]:E分度号|铠偶6mm,最高使用温度0-600℃
抱箍式热电偶热电极对数
[1]:单支抱箍式热电偶
[2]:双支抱箍式热电偶
安装方式
[G]:抱箍式热电偶
抱箍式热电偶接线方式
[1]:引线引出(简易结构)
[3]:防水接线盒
测量端形式
[1]:绝缘式(常规供货)
[2]:接壳式
抱箍式热电偶保护管材质
[0]:1Cr18Ni9Ti
[1]:碳钢
精度等级
[2]:II级(常规供货)
[1]:I级(协议供货)
管道外径D,单位:mm
[***]:***(数字),请参阅下面“常用管道公称直径与管道外径对照表”
冷端加强管长度L,单位mm
[0]:无加强管/简易式结构热电偶选项
[***]:***(数字)/防水接线盒结构,加强管长度=管道保温层厚度+200mm,确保热电偶接线端远离高温区域
引线长度S,单位:mm
[0]:无引线/防水接线盒选项
[***]:***(数字)/简易式结构选项
选型举例:
WRK2-G3102-159-350/0
WRK2-G1102-133-500/2000

常用管道公称直径与管道外径对照表
管道公称直径mm/第一系列管道外径mm/(国内常用)第二系列管道外径mm
DN15/φ21.3/φ18
DN20/φ26.9/φ25
DN25/φ33.7/φ32
DN32/φ42.4/φ38
DN40/φ48.3/φ45
DN50/φ60.3/φ57
DN65/φ76.1/φ76
DN80/φ88.9/φ89
DN100/φ114.3/φ108
DN125/φ139.7/φ133
DN150/φ168.3/φ159
DN200/φ219.1/φ219
DN250/φ273/φ273
DN300/φ323.9/φ325
DN350/φ355.6/φ377
DN400/φ406.4/φ426
DN450/φ457/φ478
DN500/φ508/φ529
DN600/φ610/φ630
说明:第一系列:标准化钢管(美系标准一般使用的大外径管,GB中的A系列);第二系列:非标准化钢管(欧系标准使用的小外径管,GB中的B系列)。

抱箍式热电偶是热电偶系列产品之一,方便有效地解决管道外壁测温问题,昌晖仪表提供抱箍式热电偶价格、选型、安装技术服务(电话:0871-65127691),欢迎惠顾!
 抱箍式热电偶
