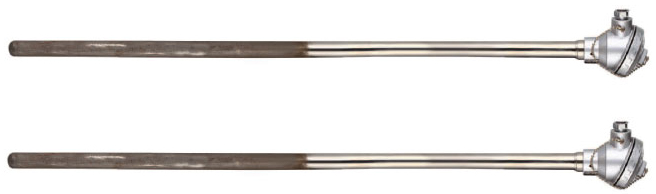

循环流化床热电偶特点
循环流化床热电偶外护管具有耐高温、耐氧化、耐硫化、耐磨、抗冲击、抗腐蚀、抗热震性、使用寿命长、价格适中和产品能长期使用在≤1350℃温度的特点，整支产品具有抗震动结构设计。
循环流化床测温热电偶保护管参考使用寿命8-16月。
循环硫化床热电偶选型表
|
WR□□-□□□CK-□-□/□/□-□
|
||
| 代号 | 热电偶类型 | 推荐使用温度 |
| N | K分度号|镍铬-镍硅 | 0～1200℃ |
| P | S分度号|铂铑10-铂 | 0～1600℃ |
| 代号 | 热电偶对数 | |
| 省略 | 单支式|通常接线端子为2个 | |
| 2 | 双支式|通常接线端子为4个 | |
| 代号 | 安装固定装置 | 说明 |
| 1 | 无固定装置 | |
| 2 | 固定螺纹|螺纹M27×2 | 特殊要求的螺纹订货时需要说明 |
| 3 | 活动法兰 | |
| 4 | 固定法兰 | 用户提供法兰标准、法兰规格和材质要求 |
| 代号 | 接线盒形式 | 说明 |
| 3 | 防水式 | 国内常规供货 |
| 4 | 隔爆式 | 隔爆等级通常为dⅡBT4或dⅡCT4 |
| 5 | 不锈钢接线盒 | |
| 代号 | 热电偶外径 mm | |
| 0 | Ф16mm | |
| 1 | Ф20mm | |
| 2 | Ф22mm | |
| 3 | Ф25mm | |
| 代号 | 循环硫化床热电偶保护管 | 说明 |
| C | 铁铝瓷管T8 | 循环硫化床测温热电偶保护管 |
| 代号 | 测温元件形式 | |
| K | 特殊工艺制造的小外径粗偶丝实体型铠装热电偶 | |
| 代号 | 热电偶总长 mm | 说明 |
| *** | *** | （见注2） |
| 代号 | 插入长度 mm | |
| *** | *** | （见注2） |
| 代号 | 实际工作长度 mm | （见注3） |
| *** | *** | （见注2） |
| 代号 | 热电偶精度等级 | 说明 |
| 省略 | II级 | 常规供货 |
| I | I级 | 特殊供货，要加价 |
| 补充 | 固定法兰和螺纹安装补充说明 | 说明 |
| 螺纹尺寸 | （见注1） | |
| 法兰规格尺寸 | （见注1） | |
注1：循环硫化床专用热电偶如选用固定法兰或非标准螺纹安装方式，选型时必须提供法兰标准|法兰规格|法
兰材质或螺纹要求。
注2：WR□□-1□□C□和WR□□-3□□C□型循环硫化床测温热电偶选型时仅需要确认总长L（总长等于插入长度）即可；WR□□-2□□C□和WR□□-4□□C□型选型时通常约定：总长=插入长度+150mm。
注3:循环硫化床测温热电偶实际入炉长度必须准确，有利于最大限度延长产品使用寿命。
选型举例1：WRN-433CK-1000/850/300-DN80 PNI.6
K分度号循环硫化床热电偶，法兰安装（法兰为DN80 PN1.6，不锈钢法兰），热电偶外径为Ф25mm，热电偶外护管材质为铁铝瓷T8，内装铠装热电偶芯子，热电偶接线盒为防水型，热电偶总长为1000mm，插入深度为850mm，实际工作长度300mm
选型举例2：WRN-230CK-500/350/200-M27×2
K分度号循环硫化床热电偶，M27×2螺纹安装，热电偶外径为Ф16mm，热电偶接线盒为防水型，热电偶总长为500mm，插入深度为350mm，实际工作长度200mm
