热风炉热电偶

2022/7/14 21:57:02 人评论 次浏览 分类:热电偶  仪表地址://www.e-cumulus.com/product/753.html

热风炉热电偶带有防漏结构,可完全避免由于保护管损坏造成高温气流外溢,有效避免高炉停车安全事故发生。昌晖仪表生产的热风炉热电偶具有防漏、承压高、抗高温气流冲刷、防磷杂质让偶丝脆断和使用寿命长的特点,专用于钢铁行业热风炉≤1250℃温度测量。

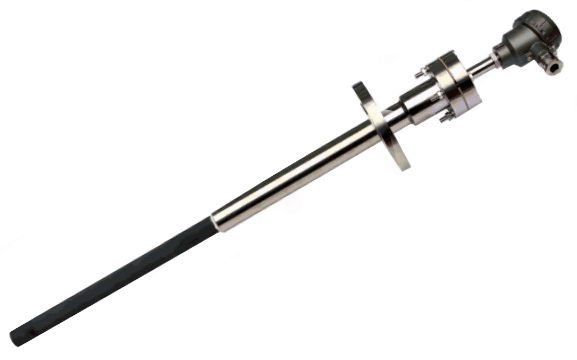

昌晖高炉热风炉热电偶

昌晖高炉热风炉热电偶特点
1、热风炉热电偶保护管具有耐高温、耐氧化、耐硫化、耐磨、抗冲击、抗腐蚀、抗热震性、使用寿命长、价格适中。
2、热风炉热电偶能长期使用在≤1250℃温度,整支产品具有抗震动结构设计,K型热电偶测温元件采用进口K型热电偶丝材。
3、热风炉热电偶保护管(铁铝瓷T6,最大外径时)参考使用寿命4-7个月。
4、热风炉热电偶分使用T6保护管时,测量端采用精密浇铸的耐磨头(长度300mm-500mm),与尾部高温不锈钢焊接成长保护管;采用3YC52材质保护管时,保护管为整支3YC52管。
5、热电偶内部结构设计综合考虑钢厂环境磷杂质对偶丝的污染,磷污染偶丝导致偶丝脆断是钢厂热风炉热地那偶损坏最根本和最普遍原因。大家可参阅《钢厂热风炉热电偶铂铑10-铂偶丝脆断原因分析》技术文章了解究竟。
6、热风炉热电偶处于1000-1300℃和热压力0.3-0.7MPa工况中,没有防泄漏装置热风炉热电偶保护管损坏情况下热风炉内高温气流会通过热电偶接线盒冲到热风炉外面,对设备和人员造成安全隐患,处理热风泄漏事故时造成热风炉停车,会给工厂带来不必要的损失!钢厂选用这样的热风炉热电偶不好用!!昌晖生产的热风炉热电偶后端设有密封法兰和防泄漏装置,在热电偶保护管损坏情况下热风仍密闭在热电偶内,不会泄露到热电偶外部,仪表工可等到热风炉停车时才更换损坏的热电偶,对提高工厂经济效益十分有利。
7、日本YAMARI山里株式会社生产热风炉热电偶在国际钢铁行业口碑很好,YAMARI热风炉热电偶质量稳定、使用寿命很长,其关键技术在于采用的碳化硅管致密性、抗磨性能和耐腐蚀性能远远高于国产碳化硅,这也是制约国产热风炉热电偶延长使用寿命的瓶颈。昌晖仪表一直在持续进行延长热风炉热电偶使用寿命的技术创新,也希望用户能多提宝贵意见。

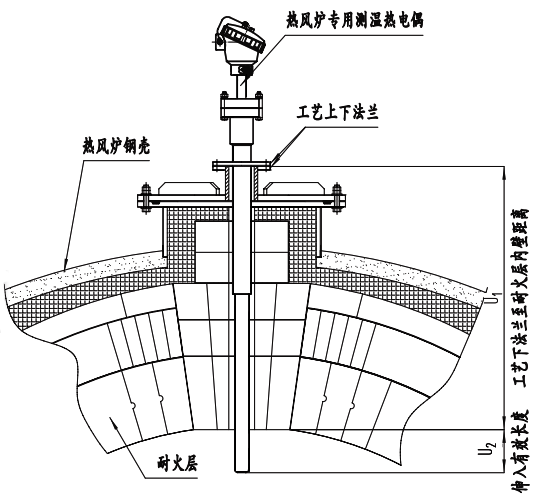

热风炉热电偶现场安装示意图


注意:上图U2指热风炉热电偶深入热风炉内的有效长度,这个长度很重要:深入有效长度太长测量的不是燃热风炉内烧区的平均温度

热风炉热电偶选型表
WRT-②3③④RF-⑤/⑥-⑦-⑧-⑨

热电偶分度号

[N]:K型热电偶(镍铬-镍硅)
[P]:S型热电偶(铂铑10-铂)
[Q]:R型热电偶(铂铑13-铂)
[R]:B型热电偶(铂铑30-铂铑6)
②安装固定装置

[2]:防泄漏结构+固定螺纹
[5]:防泄漏结构+固定法兰

③保护管直径

[1]:φ20(保护管为金属管或非金属管)
[2]:φ22(保护管为金属陶瓷管T6)
[3]:φ25(保护管为非金属管)
[4]:φ30(保护管为非金属管)
[5]:φ35(保护管为非金属管)

④保护管材质(保护管长期使用温度、特性、在0-1300℃送风管中的使用寿命及偶丝回收率)

[A]:3YC52(长期使用温度<1250℃,耐冲击/抗氧化强,寿命0-60天,偶丝回收率20%-80%)
[B]:GH3030(长期使用温度<1100℃,耐冲击/抗氧化强,寿命0-30天,偶丝回收率20%-30%)
[C]:GH3039(长期使用温度<1100℃,耐冲击/抗氧化强,寿命0-30天,偶丝回收率20%-30%)
[D]:金属陶瓷T6(长期使用温度<1300℃,耐冲击/抗氧化强,耐磨性好,寿命0-120天,偶丝回收率30%-80%)
[E]:再结晶碳化硅(长期使用温度<1200℃,耐冲击一般/抗氧化强,致密性一般,寿命0-90天,偶丝回收率10%-50%)
[F]:进口碳化硅(长期使用温度<1200℃,耐冲击一般/抗氧化强,致密性稍好,寿命0-130天,偶丝回收率10%-50%)
[G]:钯合金(长期使用温度<1400℃,耐冲击一般/抗氧化强,致密性较好,寿命150-240天
,偶丝回收率90%)
⑤热风炉热电偶总长(L,单位mm)

[××]:热风炉热电偶总长=220mm+插入深度
⑥热风炉热电偶插入深度(l,单位mm)
[××]:热风炉热电偶插入深度=总长L-220mm

⑦热电偶精度等级

[1]:热电偶Ⅰ级精度
[2]:热电偶Ⅱ级精度
⑧固定装置材质
[A]:304材质
[B]:316材质
[C]:20#钢

⑨固定装置补充说明

[M27×2]:热风炉热电偶为螺纹安装,螺纹M27×2
[M33×2]:热风炉热电偶为螺纹安装,螺纹M33×2
[DN×PN]:法兰公称通径和压力等级


高炉热风炉热电偶结构尺寸

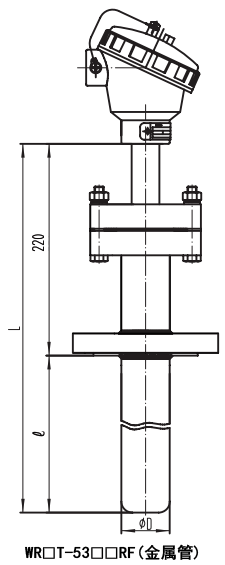

◆固定法兰金属管热风炉热电偶结构尺寸
固定法兰金属管热风炉热电偶结构尺寸

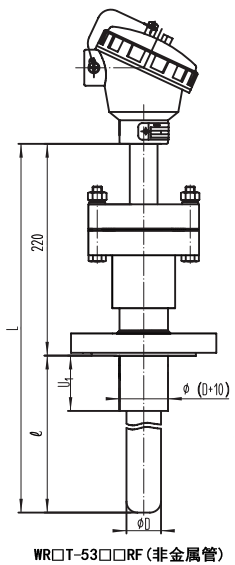

◆固定法兰非金属管热风炉热电偶结构尺寸

固定法兰非金属管热风炉热电偶结构尺寸

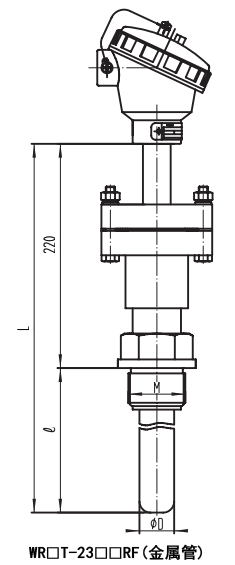

◆固定螺纹金属管热风炉热电偶结构尺寸
固定螺纹金属管热风炉热电偶结构尺寸

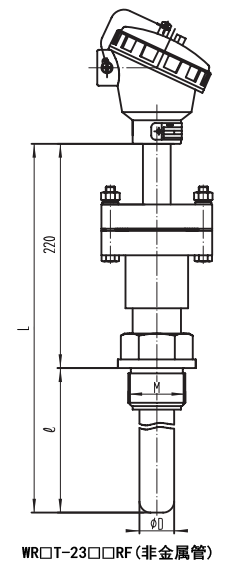

◆固定螺纹非金属管热风炉热电偶结构尺寸
固定螺纹非金属管热风炉热电偶结构尺寸

热风炉热电偶订货须知
1、注明热风炉热电偶分度号、实际正常使用温度和最高使用温度范围和使用工况的情热电偶插入炉内的实际长度,以便热风炉热电偶生产厂工程师复核核您的选型是否正确。
2、热风炉热电偶保护管直径、长度等,通常而言,使用温度越高,尽量选用较大的热电偶外径(保护管壁厚一些)。
3、热风炉热电偶如有紧固件、法兰装置的,需要提供相关尺寸。
