装配式热电偶

2022/7/30 2:29:13 人评论 次浏览 分类:热电偶  仪表地址://www.e-cumulus.com/product/118.html

装配式热电偶概述
WRN、WRE、WRP、WRR系列装配式热电偶是云南昌晖仪表制造有限公司设计制造并符合IEC标准的温度传感器,与显示控制仪表等配套,在-40~1600℃使用范围内对气体、液体介质或固体表面温度进行测量。昌晖热电偶技术先进、性能可靠、使用寿命长(定制产品可达到德国久茂热电偶性能和寿命)、可替代国外热电偶,也适合于成套设备的维修更换或输出项目配套以及技改项目配套。

装配式热电偶特点
1、昌晖公司生产温度传感器所用金属热电偶保护管材料均进行过严格材料成分分析,所使用的保护管材料符合相关国家标准。因选材可靠,本公司生产热电偶使用于化工、石化、电力、冶金等行业从未而出现热电偶质量问题。
2、昌晖生产的热电偶所用保护管测端采用自动氩弧焊焊接设备进行自动焊接,焊缝光滑、牢固、无毛刺、砂眼,能有效延长传感器使用寿命。
3、昌晖公司热电偶偶材、配件和热电偶成品在生产环节均进行严格测试,所有出厂热电偶均达到国家计量要求,故热电偶质量满足使用单位对温度监测过程的准确、可靠和长期使用的要求。
4、昌晖公司生产温度传感器严格按成熟生产工艺要求生产,热电偶有优良的内在品质,同时拥有和进口热电偶一致般的外观。
5、昌晖企业是云南热电偶和昆明热电偶生产厂,产品除了拥有优良的内在品质和外观品质外,高性价比。
温馨提示:
①按国家标准热电偶保护管壁厚2mm,常规廉金属热电偶外护管材质1Cr18Ni9Ti(属管不带磁性)。
②廉金属热电偶(S分度号、B分度号和R分度号以外的其他分度号热电偶)丝直径Ф2.0mm,昌晖仪表廉金属热电偶采用Ф2.5mm偶丝进行装配。
偶丝直径粗细程度对测温没有影响,但直接与热电偶使用寿命有关。偶丝热电偶在同等使用条件下热电偶使用寿命常,反之则短。在较高温度场合测温尽量选用粗偶丝的热电偶,可延长热电偶使用寿命,降低热电偶更换频率。
④贵金属热电偶(S分度号、B分度号和R分度号热电偶,俗称铂铑热电偶)丝直径Ф0.5mm。铂铑热电偶铂铑丝直径国家标准为Ф0.5mm,非标铂铑热电偶贵金属重量、热电偶使用寿命缩水,但直观感觉铂铑热电偶价格便宜。


装配式热电偶

热电偶选型需要提供哪些参数?
在选择热电偶之前,用户需要向热电偶厂家提供解这些信息,这样才能保障您所订购热电偶高性价比、性能可靠和长使用寿命。
1、热电偶的正常工作温度以及最高使用是多少?这个问题将帮助您选择热电偶分度号和保护管材质。
2、热电偶测量介质情况?测量环境中除被测介质外还存在哪些成分?振动大不大?热电偶保护管损坏后对密封有何特殊要求?问题1和问题2是正确选用热电偶保护管材质需清楚信息。问题3和问题4便于热电偶厂家设计热电偶结构问题。
3、热电偶使用场合是否存在腐蚀性气氛?热电偶使用场合是否有防爆要求?
4、热电偶可配置国产热电偶丝、进口热电偶丝、国产铠装热电偶芯和进口铠装热电偶芯,这些信息用户往往不清楚或没有留意。不同的产品配置细节让热电偶从走出工厂时它的综合性能和价格就存在巨大差异。
5、与热电偶安装有关的信息要做详细了解,不然您订购的热电偶可能安装不上:
①热电偶保护管直径大小要求,单位为mm。热电偶直径大于设备预留孔将插不进去
②热电偶总长和插深尺寸要求,单位为mm
③热电偶安装固定方式及具体的要求。比如选用螺纹安装,需要提供螺纹尺寸;选用法兰安装,需要提供准确法兰标准、规格尺寸和法兰的材质要求
④热电偶使用场合是否有耐磨要求
⑤热电偶使用场合是否有抗震要求

热电偶的使用寿命
热电偶的劣化是一个量变过程,对其定量很困难,将随热电偶的种类、直径、使用温度、气氛、时间的不同而变化。热电偶的使用寿命是指热电偶劣化发展到超过允许误差,甚至断线不能使用的时间。

铠装热电偶的使用寿命:由于铠装热电偶有套管保护与外界环境隔绝,因此套管材质对铠装热电偶的寿命影响很大,必须根据用途选择热电偶丝及金属套管。当材质选定后,其寿命有随着铠装热电偶直径的增大而增加。铠装热电偶同装配式热电偶相比,虽有许多优点,但使用寿命往往低于装配式热电偶。

装配式热电偶选型表
WR①②-③④⑤⑥⑦-⑧/⑨-⑩-
热电偶类型
[N]:K分度号|镍铬-镍硅热电偶
[E]:E分度号|镍镉-铜镍热电偶
[F]:J分度号|铁-铜镍热电偶
[T]:T分度号|铜-铜镍热电偶
[P]:S分度号|铂铑10-铂热电偶
[Q]:R分度号|铂铑13-铂热电偶
[R]:B分度号|铂铑30-铂铑6热电偶
热电偶对数
[省略]:单支式(一支热电偶)/接线端子为2个
[2]:双支式(两支热电偶)/接线端子为4个
安装固定装置
[1]:无固定装置
[2]:固定螺纹/标配螺纹为M27×2;其他螺纹尺寸需要在⑪处标准
[3]:活动法兰
[4]:固定法兰/提供法兰标准、法兰规格和法兰材质要求
[5]:活动法兰角尺型
[6]:固定螺纹+锥形整体钻孔盲孔管+螺纹为M33×2
接线盒形式
[3]:防水接线盒(标准配置)
[4]:隔爆接线盒/防爆热电偶隔爆等级通常为dⅡBT4或dⅡCT4
[5]:不锈钢接线盒
[7]:全塑接线盒/适用于常温强腐蚀场合
热偶外径mm
[0]:Ф16mm/标准配置
[1]:Ф20mm/Ф20mm外径廉金属热电偶默认偶材直径Ф3.2mm
[1]:Ф25mm/分度号为S或B时,默认为双层高铝或刚玉陶瓷保护管
[6]:按照现场要求定制保护管外径、壁厚和整支产品内部结构
⑥常用保护管材料/保护管长期最高使用温度
[0]:1Cr18Ni9Ti(1.4841/321/SUS321)/0-871℃;温度超过899℃另选材质;抗硫、抗还原性差
[1]:99刚玉/0-1600℃;耐高温、耐腐蚀、致密性比氧化铝好,热冲击易碎
[2]:氧化铝/0-1200℃;耐高温、耐腐蚀,热冲击易碎
[3]:AISI 316L(德标1.4404/日标SUS316L)/0-871℃(1600℉);耐腐蚀优于304, 耐晶间腐蚀
[4]:瑞士904L/-70~280℃;耐硫酸、稀硫酸腐蚀性最好的钢种
[5]:德标1.4841/日标SUS310S/0-1038℃(1900℉);耐温不锈钢保护管;抗硫性差
[6]:德标1.4571/AISI 316Ti;0-850℃;耐晶间腐蚀;常用于硫酸、磷酸、蚁酸、醋酸
[7]:GH3039/0-1149℃(2100℉);耐高温、抗氧化性能好
[8]:SiC/0-1600℃;耐高温、抗氧化,易碎,用于铝/铜/盐浴炉
[9]:国产ZGCr28/0-1150℃;用于硫铁矿制硫酸沸腾炉
[N]:特殊保护管材质和结构定制产品
⑦测温元件形式
[0]:国产装配式热电偶丝/标配Φ2.0mm,Φ2.5mm,Φ3.2mm,视保护管管径而定
[1]:国产304保护管Φ6mm铠装热电偶芯
[2]:美标316L保护管Φ6mm铠装热电偶芯
[3]:国产0Cr25Ni20保护管Φ6mm铠装热电偶芯
[7]:国产GH3039保护管Φ6mm铠装热电偶芯

[8]:德国JUMO原装Inconcl镍基合金外护管铠装热电偶芯
[9]:德国JUMO原装3.0偶丝/超长使用寿命
热电偶总长mm
[***]:***/注1
⑨插入长度mm
[***]:***/注1
热电偶精度等级
[2]:II级精度/国内热电偶生产厂常规供货
[1]:I级精度 /协议供货
固定法兰和非标准螺纹安装补充说明
[螺纹要求]:螺纹尺寸及材质要求/见注1
[法兰要求]:法兰规格尺寸及法兰材质要求/见注2
注1WR□□-13□□□和WR□□-33□□□型装配式热电偶选型时仅需要确认总长L(总长等于插深)即可;WR□□-2□□□□和WR□□-4□□□□型装配热电偶选型时必须同总长和插深,通常约定:总长=插深长度+150mm
注2装配式热电偶如选用固定法兰或非标准螺纹安装方式,用户订货时必须安装现场配对法兰要求提供热电偶法兰规格、法兰材质或螺纹要求

选型举例1:WRN-13000-1000/1300-2
K分度号装配式热电偶,无固定装置,热电偶直径为Ф16mm,热电偶外护管材质为1Cr18Ni9Ti,配置装配式热电偶芯WRN-010,接线盒为防水型,总长为1000mm,II级

选型举例2:WRN-13200-1000/1000-2

K分度号装配式热电偶,无固定装置,热电偶外径为Ф16mm,外护管材质为高铝瓷管,内部装装配式热电偶芯WRN-010接线盒为防水型,总长1000mm,II级

选型举例3:WRN2-13190-2000/2000-1

K分度号德国丝材,双支式,无固定装置,外护管材质为99刚玉管,外径为Ф25mm,接线盒为防水型,总长2000mm,I级精度

选型举例4:WRN-33000-1000/1000-1
K分度号活动法兰热电偶,外径为Ф16mm,外护管材质为1Cr18Ni9Ti,内部装装配式热电偶芯WRN-010,接线盒为防水型,总长1000mm,II级

选型举例5:WRN-43031-1000/850-2-DN80 PNI.6/1Cr18Ni9Ti
K分度号装配DN80PN1.6固定法兰热电偶,法兰材质1Cr18Ni9Ti,热电偶直径为Ф16mm,热电偶保护管材质为316L,铠装热电偶芯,热电偶偶头为防水接线盒,热电偶总长1000mm,插深850mm,II级精度

选型举例6:WRN-23000-300/150-2-M27×2
K分度号装配热电偶,M27×2螺纹安装,外径为Ф16mm,防水型偶头,总长300mm,插深150mm,II级精度

选型举例7:WRN-13100-1000/1000-2
K分度号装配热电偶,无固定装置,外径为Ф20mm,外护管材质为1Cr18Ni9Ti,内部装装配式热电偶芯WRN-010,偶材直径Ф3.2mm,接线盒为防水型,总长为1000mm,II级

选型举例8:WRP-13020-1000/1000-2
S型热电偶,无固定装置,外径为Ф16mm,外护管材质为高铝瓷管,内部装装配式热电偶芯WRP-010,铂铑丝直径Ф0.5mm,接线盒为防水型,总长1000mm,II级精度

选型举例9:WRP-13010-1000/1000-2
S型热电偶,无固定装置,外径为Ф16mm,外护管材质为单层99刚玉瓷管,内部装装配式热电偶芯WRP-010,铂铑丝直径Ф0.5mm,接线盒为防水型,总长1000mm,II级

选型举例10:WRP-13110-1000/1000-2
S型装配式热电偶,无固定装置,外径为Ф25mm,外护管材质为双层99刚玉瓷管,内部装装配式热电偶芯WRP-010,铂铑丝直径Ф0.5mm,接线盒为防水型,总长为1000mm,II级

选型举例11:WRN-23020-1150/1000-2-M27×2

K分度号装配式热电偶,无固定装置,外径为Ф16mm,热电偶接线盒为防水型,装配式热电偶外护管材质为高铝瓷管, 总长1150mm,插深1000mm,II级

装配式热电偶的安装固定方式
1
、无固定装置热电偶

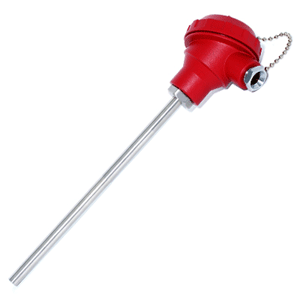

无固定装置热电偶WRN-130
2、螺纹安装热电偶

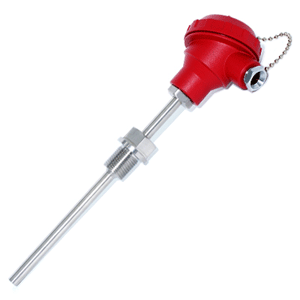

螺纹安装热电偶WRN230

3、活动法兰热电偶

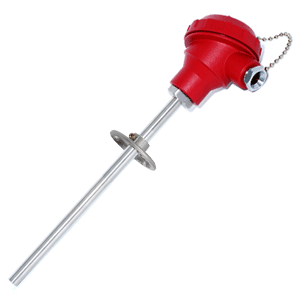

活动法兰热电偶WRN-330
4、固定法兰安装热电偶

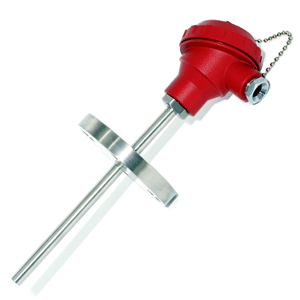

固定法兰安装热电偶WRN430
5、角型热电偶
6、锥形螺纹热电偶

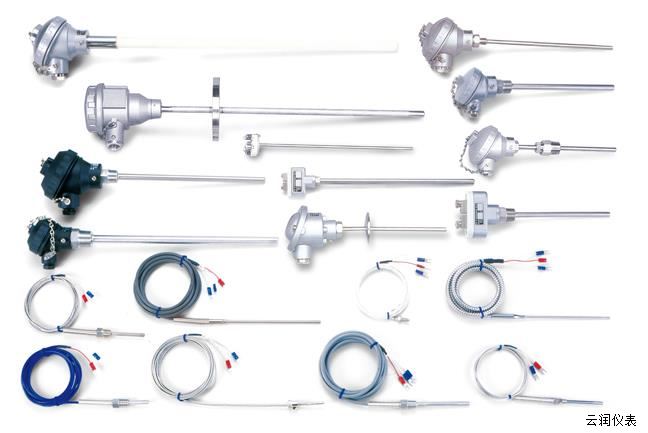

各种结构形式的常用热电偶实物彩图


影响热电偶稳定性的主要因素
1
、热电极在使用中氧化,特别是某些元素在使用中选择性的氧化和挥发

2、热电极受外力引起形变所产生的形变能力
3、热电极在高温下晶粒长大
4、热电极的沾污和腐蚀
