一体化温度变送器(热电偶)

2021/11/25 5:32:52 人评论 次浏览 分类:热电偶  仪表地址://www.e-cumulus.com/product/111.html

一体化温度变送器热电偶是云南昌晖仪表制造有限公司凭借出色的温度传感器技术和电子信号技术制造的符合国际电工委员会(IEC)标准新一代系列产品,品质可以和德国久茂JUMO产品质量媲美。由各种结构形式的热电偶和安装于接线盒内的两线制热电偶温度变送器组成,将热电偶毫伏信号转换为与之成正比的二线制4-20mA输出,在-40~1600℃使用范围内对气体、液体介质或固体表面温度进行测量。

热电偶一体化温度变送器采用两芯导线传输4-20mA信号,信号传输的抗干扰能力强,可节省热电偶补偿导线的昂贵费用。如用一体化温度变送器更换热电偶后,不用重新敷设电缆,直接用原补偿导线作为信号线使用。

一体化温度变送器精度由热电偶和温度变送器精度指标综合决定。高品质一体化温度变送器(热电偶)必须由高品质热电偶和高可靠性热电偶温度变送器组成。

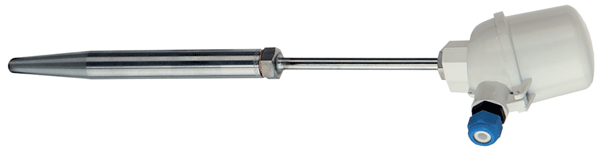

昌晖热电偶一体化温度变送器
一体化温度变送器技术指标
精度:一体化温度变送器精度=(热电偶允差对应输出基本误差2 + 热电偶温度变送器精度2)^1/2
负载电阻:
0-500Ω
变送器输出:二线制4-20mA
供电电源:一体化温度变送器工作电源电压最低12VDC,最高35VDC,额定工作电压24VDC
环境温度:-25℃~80℃(危险场所不高于70℃)
相对湿度:5%-95%RH
机械振动:f≤55Hz,振幅<0.15mm
使用环境:周围空气中不含有引起变送器腐蚀的介质
环境温度影响:≤0.05%/1℃

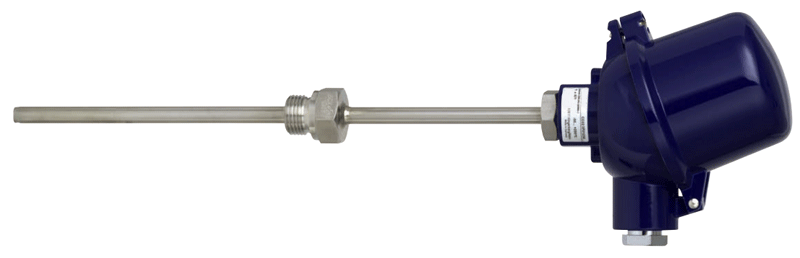

耐磨型热电偶一体化温度变送器
一体化温度变送器选型表


SR②③-④⑤⑥⑦⑧-⑨/⑩-⑪/⑫-⑬-⑭
①温度变送器类型
[A]:智能非隔离温度变送器YR-ER213,0.1%精度
[B]:智能型隔离温度变送器YR-ER212,0.1%精度
[C]:HART隔离温度变送器YR-ER211,0.1%精度
[D]:用户指定品牌温度变送器
[X]:带显示HART温度变送器,0.1%精度,ABB外壳及套件

热电偶类型
[N]:K分度号|镍铬-镍硅热电偶
[E]:E分度号|镍镉-铜镍热电偶
[F]:J分度号|铁-铜镍热电偶
[T]:T分度号|铜-铜镍热电偶
[P]:S分度号|铂铑10-铂热电偶
[Q]:R分度号|铂铑13-铂热电偶
[R]:B分度号|铂铑30-铂铑6热电偶


热电偶对数
[1]:单支式(一支热电偶)|通常接线端子为2个
[2]:双支式(两支热电偶)|通常接线端子为4个
安装固定装置
[1]:无固定装置
[2]:固定螺纹/标配螺纹为M27×2;螺纹尺寸需要在处标准
[3]:活动法兰
[4]:固定法兰/用户提供法兰标准、法兰规格和法兰材质要求
[6]:固定螺纹+锥形整体钻孔盲孔管/标配螺纹为M33×2;螺纹尺寸需要在处标准
接线盒形式
[2]:ABB接线盒及套件
[3]:德系一体化温度变送器专用接线盒/昌晖产品标准配置

[6]:防高温强腐蚀接线盒/适用于常温强腐蚀场合
[7]:全塑接线盒/适用于常温强腐蚀场合
热偶外径mm
[0]:Ф16mm,壁厚2mm
[1]:Ф20mm,壁厚2mm/Ф20mm外径廉金属热电偶默认偶材直径Ф3.2mm
[1]:Ф25mm,壁厚2mm/分度号为S或B时,默认为双层高铝或刚玉陶瓷保护管
[6]:按照现场要求定制保护管外径、壁厚和整支产品内部结构
⑦常用保护管材料/保护管长期最高使用温度
[0]:1Cr18Ni9Ti(德标1.4841/美标321/日标SUS321)/0-871℃(1600℉);温度超过899℃另选材质;抗硫抗还原性差
[1]:99刚玉/0-1600℃;耐高温、耐腐蚀、致密性比氧化铝好,热冲击易碎
[2]:氧化铝/0-1200℃;耐高温、耐腐蚀,热冲击易碎
[3]:316L(德标1.4435/日标SUS316L)/0-871℃(1600℉);耐腐蚀优于304, 耐晶间腐蚀
[4]:瑞士904L/-70~280℃;耐硫酸、稀硫酸腐蚀性最好的钢种
[5]:0Cr25Ni20(德标1.4841/日标SUS310S)/0-1038℃(1900℉);耐温不锈钢保护管;抗硫性差
[6]:0Cr18Ni2Mo2Ti (德标1.4571/美标316Ti)/0-850℃(1562℉);耐晶间腐蚀;用于硫酸、磷酸、蚁酸、醋酸
[7]:GH3039/0-1149℃(2100℉);耐高温、抗氧化性能好
[N]:其他特殊用途保护管和专用结构产品
⑧测温元件形式
[0]:装配式热电偶芯/偶丝标配Φ2.0mm。Φ2.5mm,Φ3.2mm,视温度而定
[1]:国产304保护管铠装热电偶芯/铠装芯标配Φ6.0mm
[2]:国产316L保护管铠装热电偶芯/铠装芯标配Φ6.0mm
[3]:国产0Cr25Ni20保护管铠装热电偶芯/铠装芯标配Φ6.0mm
[7]:国产GH3039保护管铠装热电偶芯/铠装芯标配Φ6.0mm

[8]:德国进口Inconcl镍基合金外护管铠装热电偶/德国久茂JUMO热电偶用材料,超长使用寿命
[9]:德国进口原装3.0偶丝装配式热电偶/德国久茂JUMO热电偶用材料,超长使用寿命
热电偶总长mm
[***]:***/见注1
插入长度mm
[***]:***/见注1
⑪温度变送器量程下限
[***]:***
⑫温度变送器量程上限
[***]:***
⑬热电偶精度等级
[1]:I级精度热电偶(请参阅热电偶允差)/标准配置
[2]:II级精度热电偶(请参阅热电偶允差)/定制生产
固定法兰和非标准螺纹安装补充说明
[螺纹要求]:螺纹尺寸及材质要求/见注1
[法兰要求]:法兰规格尺寸及法兰材质要求/见注2
注1:一体化温度变送器热电偶如选用固定法兰或非标准螺纹安装方式,选型必须提供法兰标准|法兰规格|法兰材质或螺纹要求
注2:S□R□□—1□□□□和S□R□□—3□□□□型带变送器热电偶选型时仅需
要确认总长L(总长等于插 入长度)即可;S□R□□—2□□□□和S□R□□—4□□□□型带温度变送器热电偶选型时通常约定:总长=插入长度+150mm。

一体化温度变送器选型举例
SBRN-43032-1000/850-0/1000-DN80 PNI.6/1Cr18Ni9Ti
K型热电偶
一体化温度变送器,兰安装(DN80 PN1.6,不锈钢法兰),热电偶外径为Ф16mm,智能隔离温度变送器YR-ER212,热电偶保护管材质为316L,内装铠装热电偶芯子,热电偶接线盒为防水型,热电偶总长为1000mm,插入深度为850mm,温度变送器量程为0-1000℃,二线制4-20mA输出

SCRP-26014-650/500-0/1300-M27×2
S型热电偶一体化温度变送器,M27×2螺纹安装,热电偶外径为Ф16mm,刚玉保护管,接线盒为高温耐腐蚀型,热电偶总长为650mm,插入深度为500mm,智能HART温度变送器YR-ER211,量程为0-1300℃,二线制4-20mA输出

SCRN-26079-750/600-0-1000-DN80 PN1.6/1Cr18Ni9Ti
SCRN2-366N8-1000/1000-0/1000
SCRN-366N8-1250/1250-0/800

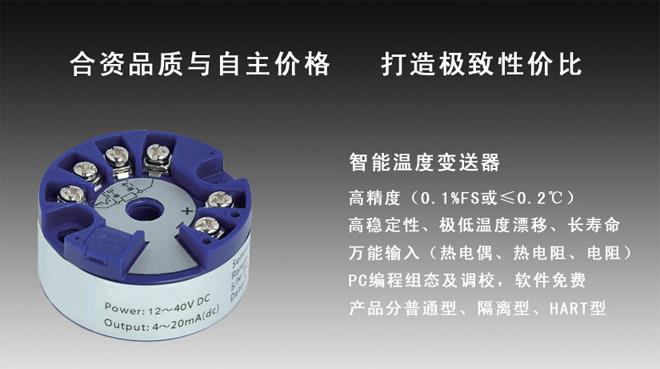

智能温度变送器


一体化温度变送器用热电偶补偿导线接线吗?
一体化温度变送器(热电偶)将热电偶毫伏信号转换为4-20mA信号输出,接线时采用两芯双绞线或两芯屏蔽电缆将信号送到控制室,不使用热电偶补偿导线。

一体化温度变送器量程与显示仪表量程必须一致吗?
体化温度变送器送入显示仪表、DCS系统或PLC系统的信号为二线制4-20mA,显示仪表或系统量程必须按照温度变送器量程设置,二者完全相同才能得到准确的温度测量值。比如原来使用的温度变送器量程为0-1000℃,若新更换的温度变送器量程大于原变送器量程的,直接接入显示表后同一温度的测量值显示偏小;若新更换的温度变送器量程小于原变送器量程的,直接接入显示表后同一温度的测量值显示偏大。更换一体化温度变送器后应注意检查仪表和温度变送器量程设置是否一致,调整量程后(调整仪表或温度变送器量程均可,选最方便者进行)显示值即恢复正常。

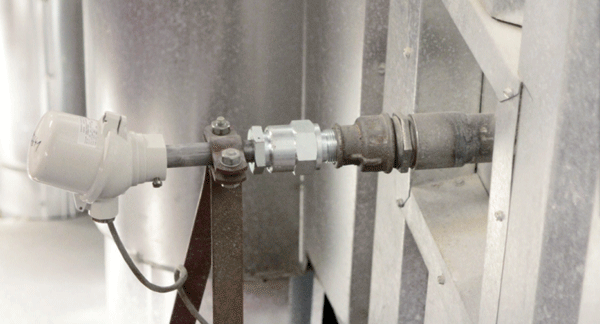

安装在现场的热电偶一体化温度变送器
安装在现场的热电偶一体化温度变送器
