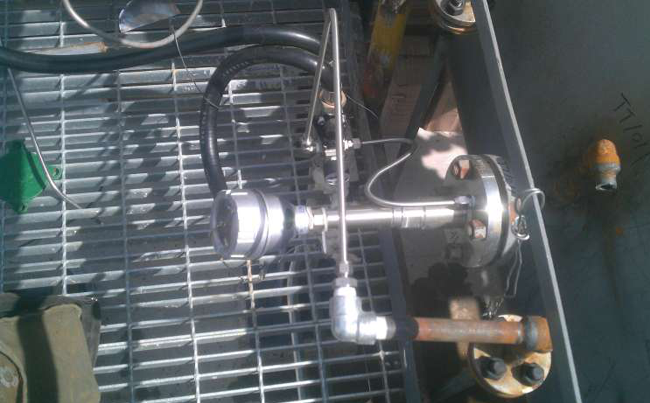

吹气式热电偶是在热电偶与外保护管之间构成流动气体回路，通过注入一定的惰性气体，以排除或减少高温条件下还原气体的渗入对热电偶的影响，从而延长热电偶的寿命和保证热电偶温度测量的准确性，使用温度800-1150℃。吹气式热电偶外护管为GH3039合金。吹气式热电偶是昌晖仪表针对冶金行业定型生产的产品。
吹气式热电偶主要技术指标
吹气式热电偶型号：WR□□－□6□7Ｑ
分度号：K分度号测温范围：0-1100℃；S分度号测温范围：0-1300℃；R分度号测温范围：0-1300℃；
误差：K分度号±2.5℃或±0.75%t；S分度号±1.5℃或±0.25%t； R分度号±1.5℃或±0.25%t
精度等级：Ⅱ级
进气压力：0.1MPa
气体介质：氮气或氩气
热风炉测温热电偶选型表
WR①②-③④⑤⑥⑦-⑧/⑨-⑩-⑪
①代码 热电偶类型 说明
N K分度号|镍铬-镍硅热电偶 俗称K型热电偶
P S分度号|铂铑10-铂热电偶 俗称单铂铑热电偶铂铑铂热电偶
Q R分度号|铂铑13-铂热电偶 俗称R型热电偶
②代码 热电偶对数
1 单支式（一支热电偶）|通常接线端子为2个
2 双支式（两支热电偶）|通常接线端子为4个
③代码 安装固定装置 说明
1 无固定装置
2 固定螺纹 螺纹尺寸在⑪处标注
4 固定法兰 用户提供法兰标准、法兰规格和法兰材质要求，在⑪处标注
④代码 接线盒形式 说明
6 防高温强腐蚀接线盒 适用于常温强腐蚀场合
⑤代码 热偶外径 mm
0 Ф16mm
1 Ф20mm
⑥代码 常用保护管材料 保护管长期最高使用温度
7 GH3039 0-1149℃(2100℉)；耐高温、抗氧化性能好
⑦代码 热电偶特定用途及专用结构
Q 吹气式结构
⑧代码 热电偶总长 mm
*** 吹气式热电偶总长=吹气式热电偶插入深度+265mm
⑨代码 插入长度 mm
*** ***
⑩代码 热电偶精度等级 说明
2 II级精度 国内热电偶生产厂常规供货
1 I级精度 协议供货，I级精度热电偶价格价高于II级精度热电偶价格
⑪代码 固定法兰和非标准螺纹安装补充说明
螺纹要求 螺纹尺寸及材质要求
法兰要求 法兰规格尺寸及法兰材质要求
吹气式热电偶选型举例1：WRP-4607Q-1000/850-2-DN80 PN1.6,304法兰
S型吹气式热电偶，法兰安装（法兰为DN80 PN1.6，304法兰），热电偶外护管材质为GH3039，内装铠装热电偶芯子，热电偶接线盒为大空腔接线盒，热电偶总长为1000mm，插入深度为850mm，II级
吹气式热电偶选型举例2：WRN-2607Q-700/550-M27×2
K型吹气式热电偶，M27×2螺纹安装，热电偶接线盒为大空腔接线盒，内装铠装热电偶芯子,热电偶总长为700mm，插入深度为550mm，II级
