液晶有纸记录仪 YR-ASR690

2021/10/29 13:06:40 人评论 次浏览 分类:无纸记录仪  仪表地址://www.e-cumulus.com/product/3903.html

昌晖YR-ASR6900系列液晶有纸记录仪是专业针对工业现场设计的多功能智能记录仪,有纸记录仪提供8路高精度模拟信号可切换输入通道,可配置路报警,可提供DC24V馈电;采用高精度热敏打印机,实现高精度数据、曲线或混合打印;具有高清晰宽视角液晶显示功能,提供实时数据单屏、多屏、棒图等显示,提供报警状态显示;人性化的外观设计、高可靠性的功能体现、可靠的硬件品质、精湛的制造工艺,使本产品具有高性价比。

YR-ASR6900系列液晶有纸记录仪集信号处理、显示、打
、报警等多功能于一体,是采集、分析和保存工业过程重要数据的好帮手。液晶有纸记录仪主要应用于食品、制药、消毒、冶金、石油、化、建材、造纸、热处理、水处理等各种工业现场。

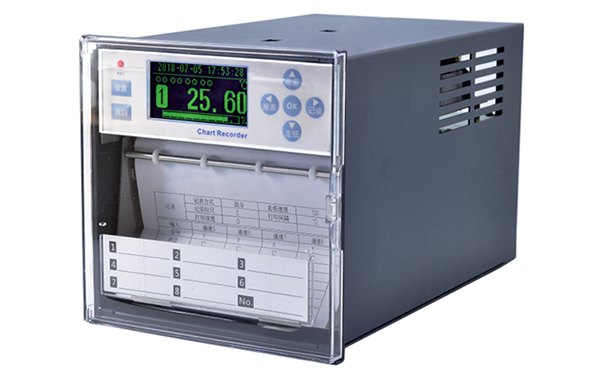

YR-ASR6900系列液晶有纸记录仪
有纸记录仪技术指标
1、信号类型:
标准电压信号:0-20mV、0-50mV、0-100mV、0-5V、1-5V、0-10V、√1-5V
标准电流信号:0-10mA、4-20mA、√4-20mA
热电偶信号:B、S、K、E、T、J、R、N
热电阻信号:Pt100、Cu50、Cu100
2、精度:±0.2%FS
3、采样周期:1秒
4、显示液晶:2.7英寸128×64高亮度OLED液晶屏

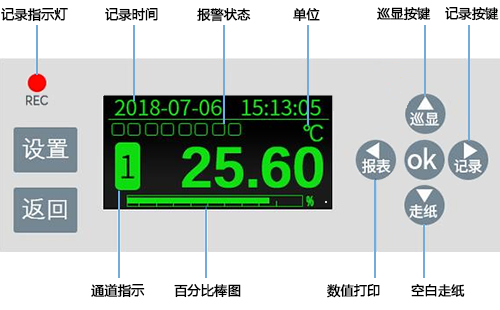

有纸记录仪OLED液晶屏

液晶有纸记录仪巡显画面    液晶有纸记录仪数显画面  液晶有纸记录仪优盘画面
巡显画面                                            数显画面                                优盘画面

液晶有纸记录仪系统组态   液晶有纸记录仪输入组态  液晶有纸记录仪记录组态
系统组态                                            输入组态                                记录组态
5、变送输出:最多4路4-20mA变送输出
6、继电器:8路继电器常开触点输出,触点容量5A/250VAC(阻性负载)
7、配电规格:24VDC±10%,60mA
8、看门狗:独立硬件看门狗芯片,保证主机安全可靠运行
9、实时时钟:独立硬件时钟芯片,锂电池供电,掉电不丢失
10、记录纸:折叠式,有效记录幅面104mm;标准纸宽120mm规格,默认走纸速度20mm/h,速度可定制

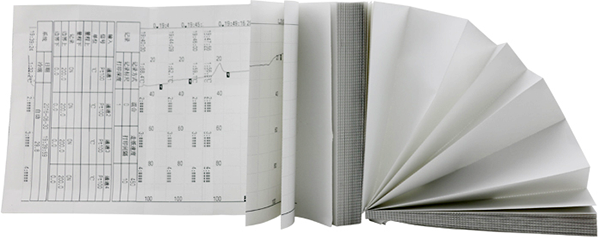

YR-ASR6900系列液晶有纸记录仪记录纸
11、掉电保护:掉电数据永不丢失
12、电源规格:100-240VAC,频率:47-63Hz
13、最大功耗<40W
14、工作条件:环境温度:0-50℃;相对湿度:0-85%RH(无结露)
15、液晶有纸记录仪外形尺寸及开孔尺寸
液晶有纸记录仪外形尺寸:144×144×220mm(宽×高×深);液晶有纸记录仪开孔尺寸:138×138mm(宽×高)

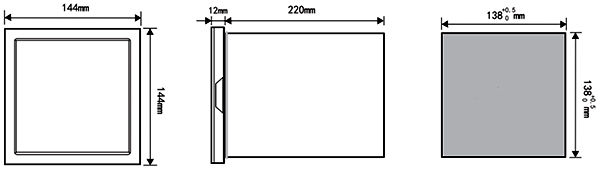

液晶有纸记录仪外形尺寸

液晶有纸记录仪选型表


YR-ASR①②-③-④/⑤/⑥/⑦/⑧/⑨/⑩

①无纸记录仪种类

[69]:液晶有纸纸记录仪
②输入信号通道数量(输入信号通道数量在18之间)

[1]:1路输入
[2]:2路输入
. . .           . . .
[8]:8路输入

③存储容量

[1]:内部存储为标准配置

④显示语言

[0]:简体中文(标准配置
[1]:英文

⑤输入信号

[N]:万能输入(mA、mV、V、RTD、TC)

⑥变送输出

[N]:无变送输出
[AO1]:1路4-20mA变送输出
[AO2]:2路4-20mA变送输出
[AO3]:3路4-20mA变送输出
[AO4]:4路4-20mA变送输出

⑦通讯接口

[N]:无通信
[C3]:带RS485接口×1
⑧报警输出

[N]:无报警
[J2]:继电器报警输出2路
[J4]:继电器报警输出4路
[J6]:继电器报警输出6路

⑨馈电输出

[N]:无馈电输出
[P]:馈电24VDC,最大电流60mA(可为2台二线制变送器供电)

⑩USB接口

[N]:无USB接口
[USB]:USB接口+8G U盘1个

液晶有纸记录仪选型举例

液晶有纸记录仪接线图

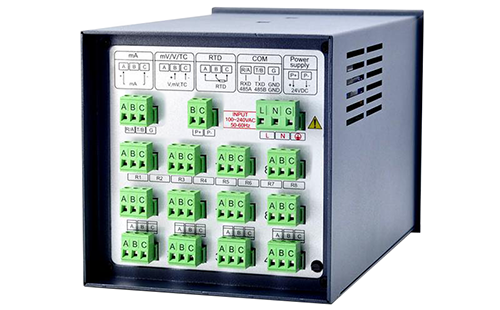

液晶有纸记录仪接线端子

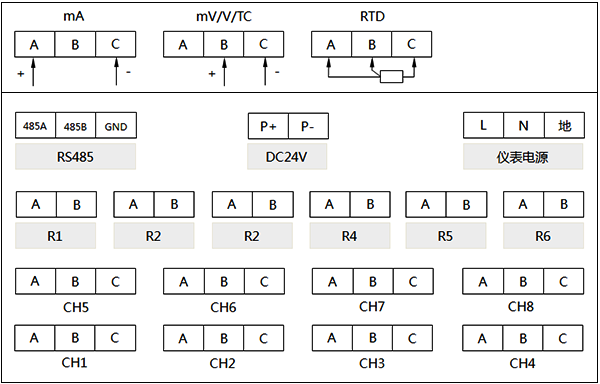

液晶有纸记录仪接线图
