YR-ASR600为1~48路可切换输入以太网无纸记录仪,采用SHARP 7英寸彩色液晶屏显示测量数据(总览、数字显示、棒图显示、曲线显示)、历史曲线、信息(报警信息、累积报表)和功能画面(数据备份打印)。彩色记录仪外形为185×154mm,可输入标准电压、标准电流、热电偶、热电阻、毫伏和频率等信号。YR-ASR600具有DC24V配电输出、18路继电器报警输出或12通道变送输出、流量积算、温压补偿、打印、远程通讯及即插即用普通U盘历史数据转存功能。

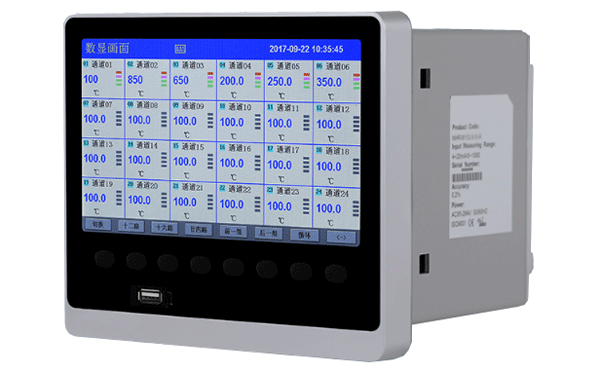

昌晖彩色无纸记录仪


彩色无纸记录仪将以前记录在记录纸上的测量、运算数据显示在液晶画面上,同时也可以保存在U盘中。测量、运算数据可以作为显示数据保存在无纸记录仪内存中,也可以通过手动备份的方式保存在外部存储媒体U盘中。

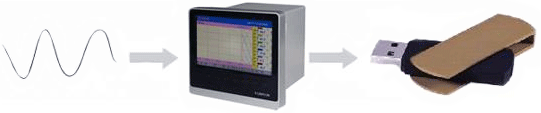

U盘转存无纸记录仪数据


场测量数据-彩色无纸记录仪-U盘(USB2.0接口,最大可支持8GU盘)

显示数据是无纸记录仪画面显示曲线和数显的数据。它是彩屏无纸记录仪从采样到的数据中筛选出来的。一个数据相当于曲线画面上的一个点,一个数据代表的时间是由彩色无纸记录仪记录间隔决定的。显示数据相当于原来的记录纸,对长时间观测很适合。

昌晖仪表依托国外先进技术并结合自身雄厚的研发能力,在彩屏无纸记录仪稳定性、可靠性和记录仪网络软件三方面处于目前国内领先地位,迅速成为国产彩屏无纸记录仪生产商中的后起之秀。产品具有以下特点:

可靠的结构
1、全铝密封外壳及内部屏蔽板,保证记录仪在恶劣环境中正常工作
2、信号端子采用德国菲尼克斯插拔式端子,保证方便稳定
3、以太网无纸记录仪整体外观流线形设计,体积小而轻,改变以往老式记录仪表长而重的缺点
4、设计面板采用ABS+PC材料的雅克力设计,轻触开关操作,前盖防水等级为IP54等级

彩色无纸记录仪硬件及系统
1、采用高速、高性能32位ARM微处理器,画面响应时间<0.2秒,可同时实现48路信号的检测、记录、显示和报警
2、进口SHARP公司7英寸800×480点阵TFT高亮度彩色图形液晶显示,亮度可调
3、采用国际名厂元器和最新大规模集成电路,确保整机高性能
4、大容量64MByte FLASH闪存芯片存贮历史数据,掉电永不丢失数据
5、集成硬件实时时钟,无纸记录仪掉电情况下时钟也能准确运行
6、记录仪在85VAC-265VAC范围内正常工作
7、采用先进无跳线技术,仪表万能输入

丰富的显示功能
1、提供曲线显示、棒图显示、数字显示、总览显示(带二、四、六、十二、十六、二十四 6种数显画面同屏显示通道实时数据)等多种中文画面
2、提供全新的T6输入法,可输入中文、英文、数字、特殊符号、上下标等,解决特汉字及殊单位的输入问题

无纸记录仪中英文操作界面任意切换

3、提供横向曲线走纸方式,提供标尺显示
4、每4组曲线显示可以自由组合,自定义曲线颜色

彩色无纸记录仪软件
1、信号全量程精度±0.2%
2、无纸记录仪记录仪各输入、输出通道间完全隔离
3、彩色无纸记录仪每个通道均支持流量积算功能
4、彩色无纸记录仪软件密码锁保证用户组态安全
5、彩屏无纸记录仪内置GB2312二级汉字字库(6500汉字)
6、彩屏无纸记录仪中文菜单组态,可自由组态并显示工程位号、工程单位
7、工程量显示数值达到4位半,显示范围-9999-19999,还支持真空度运算及科学计数法显示
8、报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息
9、报表:彩屏记录仪提供16天小时报表、128天8小时班报、192天12小时班报、1年日报+月报等多种报表形式
10、流量积算功能:彩色记录仪4组温压补偿,支持孔板、涡街等流量计,用于对蒸汽、水、一般气体等介质的补偿运算

无纸记录仪

方便的数据转移
1、通过通讯接口将记录仪历史数据备份到计算机
2、配备标准USB2.0接口(最大可支持8G容量的U盘),U盘支持FAT16、FAT32格式,通过普通8G U盘将彩色无纸记录仪内部数据备份到计算机
3、外接微型打印机,可手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需要

网络集成的软件
1、电脑通过RS485或RS232C接口与记录仪连接,对无纸记录仪进行远程监控、数据采集、数据备份等操作
2、通过标准MODBUS RTU协议和OPC接口软件包,可无缝连接各种软件。彩屏无纸记录仪除支持DataManagement数据管理彩色记录仪软件外,还支持iFix、组态王、MCGS、力控等通用工业组态,无需专用无纸记录仪驱动
4、支持FAT32文件系统,Windows可自动识别备份文件,无需格式转换

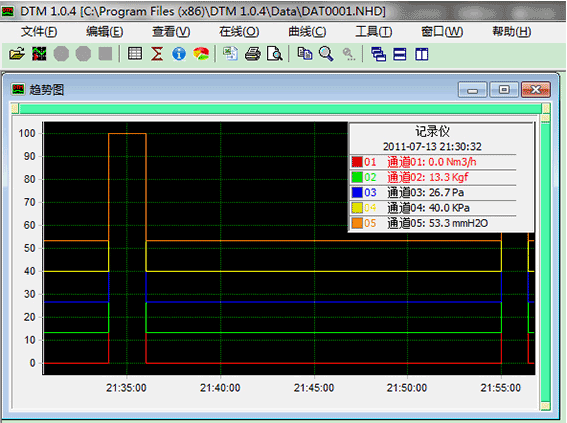

无纸记录仪上位机管理软件

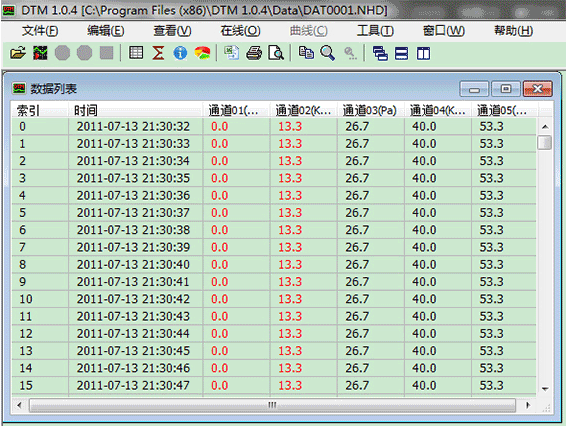

无纸记录仪与上位机可通过软件实时采集数据和曲线,并记录历史数据和曲线,历史数据还可以导出到EXCEL进行数据处理。U盘和SD转存的历史数据和曲线可以通过上位机软件进行处理

无纸记录仪上位机管理软件界面1

无纸记录仪上位机管理软件界面2

信号类型
1
、标准电压信号:0-5V、1-5V、0-10V、±5V、√0-5V、√1-5V
2、标准电流信号:0-10mA 、4-20mA 、0-20 mA、√0-10mA、√4-20mA
3、毫伏信号:0-20mV、0-100mV、±20mV、±100mV
4、热电偶信号:B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26
5、热电阻信号:Pt100、Cu50、Cu53、Cu100、BA1 、BA2
6、线性电阻信号:0-400Ω

彩色无纸记录仪外形尺寸:185×154×156mm/

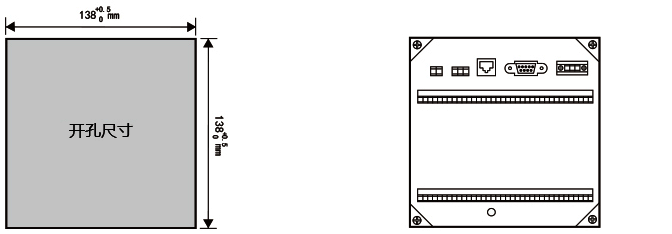

开孔尺寸:138×138mm无纸记录仪安装方法:嵌入式仪表板安装(垂直仪表盘),允许向后最大倾斜30度安装,左右水平

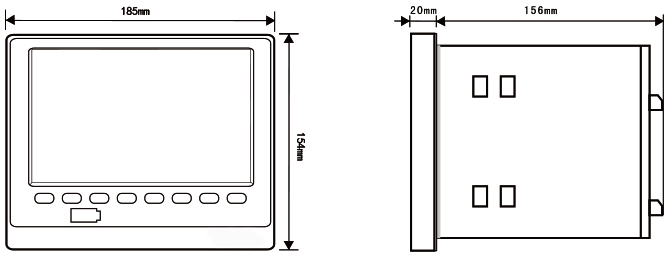

YR-ASR600无纸记录仪外形尺寸

YR-ASR600无纸记录仪开孔尺寸


YR-ASR600彩色无纸记录仪选型表


YR-ASR①②-③-④/⑤/⑥/⑦/⑧/⑨/⑩/⑪
无纸记录仪种
[6]:彩色无纸记录仪
输入信号通道数量(输入信号通道数量在1-48之间)
[01]:1路输入[注1]
[02]:2路输入[注1]
. . .     . . .
[48]:48路输入[注1]
存储容量
[1]:内部存储为标准配置
④显示语言

[0]:简体中文(标准配置)
[1]:英文
⑤输入信号
[N]:36种可切换输入

[F4]:输入信号中频率信号输入有4路[注2]
[F8]:输入信号中频率信号输入有8路[注2]
[F12]:输入信号中频率信号输入有12路[注2]
变送输出(AO)
[N]:无变送输出
[A01]:1路变送输出[注3]和[注6]
. . .        . . .
[A12]:12路变送输出[注3]和[注6]
通讯接口(可以复选,选项间用/间隔)
[N]:无通信
[C2]:带RS232接口×1(标准配置) [注4]
[C3]:带RS485接口×1[注4]
[C4]:带RS232通讯/打印[注4]和[注5]
[C5]:以太网通讯[注4]
报警输出
[N]:无报警
[J1]:继电器报警输出1路[注3]
. . .        . . .
[J18]:继电器报警输出18路[注3]
馈电输出
[N]:无馈电输出
[P]:电压24VDC/最大电流250mA(可为8台二线制变送器供电)
附加控制功能(可以复选,选项间用/间隔)
[N]:除显示记录外无其他控制功能

[PID]:带PID控制功能
[L]:累积/报表功能
[F]:温压补偿流量积算功能
附件(可以复选,选项间用/间隔)
[N]:无附件
[USB]:记录仪出厂时另带4G U盘1个
[SD]:SD卡扩展(SD卡)1张
注1:彩色记录仪总通道数为各种信号输入通道数之和,总通道数≤48
注2:频率输入F4、F8、F12不能同时指定
注3:模拟输出通道数+继电器输出通道数≤18
注4:通讯接口C3(RS485通讯)和C2(RS232通讯)不能同时指定;C4(打印接口)和C5(以太网通讯)可与其他通讯方式同时存在
注5:YR-ASR600记录仪只支持昌晖仪表微型打印机
注6:模拟变送输出只支持4-20mA信号输出

选型举例
YR-ASR612-1-0/N/N/C2/J6/P/N/USB
144×144×220mm的12路简体中文版彩色无纸记录仪,带6个继电器报警输出,带1路DC24V馈电输出,带RS232通讯接口,记录仪出厂时另带4G U盘1个,附上位机管理软件(单机版软件免费,网络版软件收费)

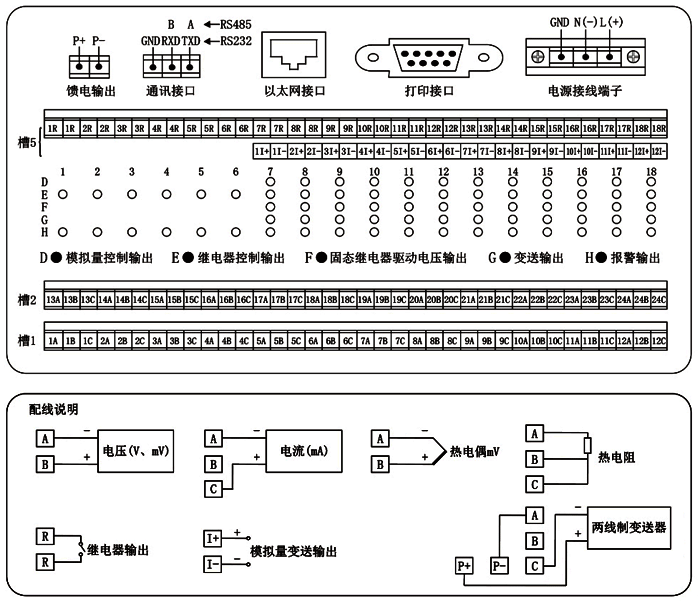

YR-ASR600彩色无纸记录仪接线图
彩色无纸记录仪接线图


彩色无纸记录仪显示画面

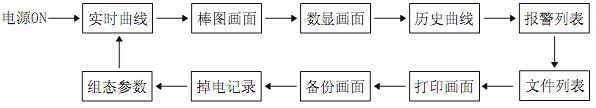

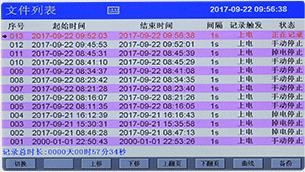

行画面由实时曲线画面、棒图画面、数显画面、历史曲线画面、报警列表、文件列表、打印画面、备份画面、掉电记录画面和组态参数组成。各个画面采用“切换”键来切换画面。

彩色无纸记录仪画面切换

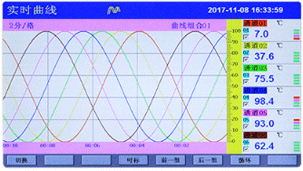

彩色无纸记录仪实时曲线

实时曲线:可自由组合显示曲线和曲线颜色

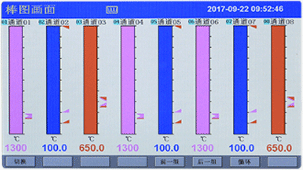

彩色无纸记录棒图画面

棒图画面:以棒图的形式显示测量值,同时还可显示通道位号、工程单位及报警状态等信息
数显画面:显示实时测量值,同时还可显示通道位号、工程单位及报警状态等信息

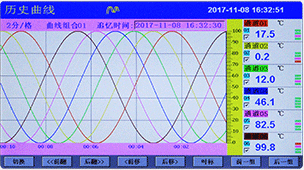

彩色无纸记录仪历史画面
历史画面:可向前或向后查看保存在内存中的历史数据

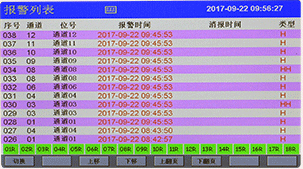

彩色无纸记录报警列表画面

报警列表:显示最近的通道报警时间、消报时间及报警状态等信息

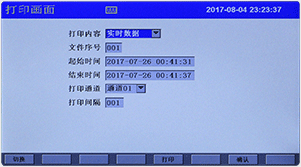

彩色无纸记录打印画面
打印画面:可通过设定起始时间和结束时间来打印这段时间的曲线和数据

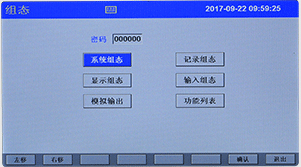

彩色无纸记录组态画面
组态画面:用来查看和修改各组态的参数

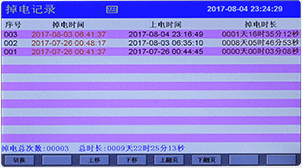

掉电记录画面:查看历史上电/掉电时间记录

彩色无纸记录仪备份画面
备份画面:历史数据和曲线备份设计

无纸记录仪使用注意事项
1、为了防止触电,在接通彩色无纸记录仪电源之前务必进行接地保护
2、在无纸记录仪通电前务必确认仪表电源的电源是否与供给电源的电压一致
3、在使用中请勿切断记录仪内部或外部的接地保护,否则会使仪表保护动作失效,让使用者处于危险状态
4、请勿在可燃性气体、爆炸性气体或有蒸汽的场合运行彩色无纸记录仪,在这样的环境下使用本仪表很危险
5、不是云南昌晖仪表制造有限公司维修人员或昌晖仪表认可的人员,请勿拆卸记录仪前面面板,仪表有部分为高压
6、请在切实进行接地保护后将仪表与测量对象或外部控制回路连接
7、请严格按无纸记录仪说明书进行操作,防止损坏仪表
8、无纸记录仪中塑料零部件较多,清洁时用柔软布擦拭,不能使用苯剂、香蕉水等,以免变色或变形
9、请勿让带电品接近无纸记录仪信号端子,可能引起故障
10、不要让无纸记录仪受到外力冲击
11、在使用过程中如你确认记录仪有冒烟、闻到有异味、发出异响等异常情况发生,请立即切断电源,并及时与供货商或昌晖仪表制造有限公司售后服务联系(电话:0871-65127691)

无纸记录仪U盘使用注意事项
1、储存媒体U盘是精密产品,请小心使用
2、使用U盘请注意静电保护
3、推荐使用昌晖仪表推荐品牌产品
4、在40℃以上温度使用U盘时,请在保存记录仪数据时插入U盘,数据保存结束后及时拔下U盘妥善保存,请勿长期插在仪表上。
5、在打开或关闭彩色无纸记录仪电源之前请取下U盘
6、当U盘存储灯点亮时请勿取下U盘,否则可能会破坏存数据
7、关于U盘的一般使用注意事项请参考U盘所带的说明书
