中长图彩色无纸记录仪 SWP-TSR200

2016/8/2 11:09:29 人评论 次浏览 分类:无纸记录仪  仪表地址://www.e-cumulus.com/product/255.html

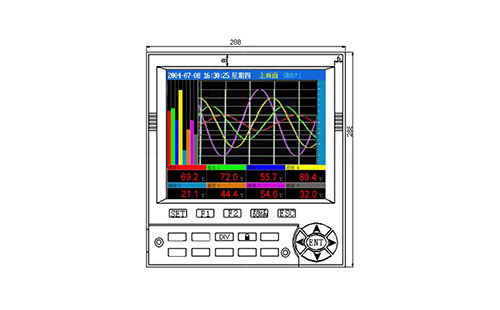

SWP-TSR200中长图彩色无纸记录仪外形为288×288mm,采用10.4英寸TFT彩色液晶屏显示,最多具有16路全可切换输入,有16路继电器报警输出,最多6路24VDC馈电输出,最多提供8通道变送输出和四通道频率输入,最大内存192Mbit,可配专用USB存储棒。

主要技术指标
1、外形尺寸:288×288×240mm   开孔尺寸:281×281mm,卡条式固定架安装
2、输入信号
①模拟量输入:热电偶(B、S、K、E、T、J、W);
热电阻(Pt100、Cu50);电压(0-5V、1-5V、0-100mV、0-20mV);电流(0-10mA、4-20mA)
②脉冲输入:矩形波、正弦波或三角波(幅度≥4V,频率0-20kHz)
3、输出信号
①模拟量输出:电流4-20mA(负载≤500Ω),0-10mA(负载≤750Ω);
电压0-5V(负载≥250kΩ),1-5V(负载≥250kΩ)
②开关量输出:继电器触点容量:AC220V/3A或DC24V/5A(阻性负载);SCR输出(400V/0.5A);SSR输出(-30V/0.05A)
③馈电输出:DC24V/30mA
4、中长图彩色无纸记录仪精度:0.5%FS±1字或0.2%FS±1字
5、小信号切除:0-25.5%FS
6、测量范围:-1999~999999字
7、中长图彩色无纸记录仪记录间隔:1-240秒之间以秒为单位共240档可供选择(间隔时间越长数据存储时间越长)
8、显示方式:背光式大屏幕彩色液晶图形显示板;显示内容可由汉字、西文、数字、过程曲线、光柱等组成;通过按键可完成画面翻页、历史数据前后搜索,LCD对比度、屏幕时标等变更
9、参数设定:中文菜单提示,面板按键设定或上位微机通讯设定,参数密码锁定
10、报警功能:每个通道最多可设定4个报警点,每个报警点可选择上限或下限报警,可设置报警输出延时时间、报警回差、继电器触点输出(4个报警继电器可以复用)、蜂鸣器报警输出。还可以设置外接报警音响触点和报警屏自动切换功能。每个通道保存最新的16条报警信息
11、通信输出:  RS232或RS485,通信波特率1200-57600phs(TTL电平,仪表前端有USB接口);通信波特率1200-19200phs(带光电隔离,仪表后侧接口)
12、打印功能:可接面板式、台式微型打印机或带串口输出的宽行打印机,打印历史数据和曲线
13、保护方式:设定参数永久保存,记录数据断电保存,内置WATCH DOG电路
14、屏幕保护:可设置在连续无按键一定时间后,关闭屏幕显示,以延长液晶屏的使用寿命。按任意键可以恢复屏幕显示
15、语言:中文(简体或繁体)
16、使用环境:环境温度0-45℃,相对湿度≤85%RH,避免腐蚀性气体;仪表电源电压:AV220V+10-15%/50-60Hz
17、重量:约10000g
18、存储容量:最大存储空间为192Mbit

注意:SWP-TSR200中长图彩色无纸记录仪因技术升级香港昌晖仪表已停产,替代它的中长图彩色无纸记录仪是SWP-ASR200系列,产品精度、外观、稳定性、软件、通讯和可靠性都有革命性创新,产品性能达到国际先进水平,请您移步到产品页面了解详情。
SWP-ASR200

SWP-ASR200系列以太网彩色无纸记录仪


SWP-TAS200中长图彩色无纸记录仪选型表
  选型代码 说明
彩色无纸记录仪型号 □-□-□/□
无纸记录仪输入通道

SWP-TSR201
SWP-TSR202
SWP-TSR204
SWP-TSR206
SWP-TSR208
SWP-TSR210
SWP-TSR212
SWP-TSR216

       单路信号输入
 2路信号输入
 4路信号输入
 6路信号输入
 8路信号输入
 10路信号输入
 12路信号输入
 16路信号输入
存储容量

1
2
3

     64Mbit(标准配置)
 128bit
 192Mbit
显示语言

0
1
2
3

   简体中文(标准配置)
 英文
 繁体
 中文多语言版
附件规格(可复选)

J(1-16)
P(1-6)
C2
C3
L
T
PID
USB1
USB2

 继电器输出点数
 馈电输出路数
 带RS232接口×1
 带RS485接口×1
 带流量积算功能(含报表功能)
 带天然气运算功能(含报表功能)
 带PID控制功能
 带专用USB存储棒(64Mb)
 带专用USB存储棒(128Mb)

注:不能同时选配C2(RS-232)接口和C3(RS-485)接口;使用微型打印机时必须配置RS232接口

选型举例
SWP-TSR212-2-0/J6/P6/C2/USB1
尺寸为288×288×240mm的12路简体中文版中长图彩色无纸记录仪,带6个继电器输出,带6路DC24V馈电输出,带RS232接口,记录仪内存为128Mbit,带专用USB存储棒(64Mb)和分析软件。
SWP-TSR200 中长图彩色无纸记录仪

SWP-TSR200中长图彩色无纸记录仪数据记录时间与仪表通道数量、无纸记录仪记录间隔时间和存储空间有关系。可参看下表:
无纸记录仪存储容量 彩色记录仪记录间隔时间 记录仪型号及输入通道数 数据大约可记录天数

64MByte

标准配置

10秒 SWP-TSR201 (1通道) 501
SWP-TSR202 (2通道) 250
SWP-TSR204 (4通道) 125
SWP-TSR208 (8通道) 59
SWP-TSR216(16通道) 27
240秒 SWP-TSR201 (1通道) 12037
SWP-TSR202 (2通道) 6018
SWP-TSR204 (4通道) 3009
SWP-TSR208 (8通道) 1439
SWP-TSR216(16通道) 654

128MByte

标准配置+扩展

10秒 SWP-TSR201 (1通道) 1503
SWP-TSR202 (2通道) 750
SWP-TSR204 (4通道) 375
SWP-TSR208 (8通道) 177
SWP-TSR216(16通道) 81
240秒 SWP-TSR201 (1通道) 36111
SWP-TSR202 (2通道) 18054
SWP-TSR204 (4通道) 9027
SWP-TSR208 (8通道) 4317
SWP-TSR216(16通道) 1962

192MByte

标准配置+扩展

10秒 SWP-TSR201 (1通道) 3507
SWP-TSR202 (2通道) 1750
SWP-TSR204 (4通道) 875
SWP-TSR208 (8通道) 413
SWP-TSR216(16通道) 189
240秒 SWP-TSR201 (1通道) 84259
SWP-TSR202 (2通道) 42126
SWP-TSR204 (4通道) 21063
SWP-TSR208 (8通道) 10073
SWP-TSR216(16通道) 4578

SWR200中长图彩色无纸记录仪接线图

1、仪表端子说明

SWP-TSR200中长图彩色无纸记录仪端子

SWP-TSR200中长图彩色无纸记录仪端子排列图
信号输入/输出端子排法号定义:
L、N、G                           仪表电源端子,G为接地端
A、B、C                           仪表模拟量端子,共12路
P+、P-                             仪表DC24V馈电输出端子,共6路,每路30mA,用于两线制变送器供电
J                                       仪表继电器输出端子,共12路,继电器输出容量250VAC/3A

2、电源线的连接
将L、N、G端螺钉逆时针旋松,将塑料绝缘三芯电源线插入L、N、G字母的方孔中,再把螺钉旋紧
②接通电源检验本仪表能否正常工作,若有异常,请与本公司售后服务或当地经销商联系
③正常之后,断掉电源,连接信号线

3、信号线的连接
①将端子盖两侧轻轻扳开,取下端子盖
②接信号线时,为了方便安装请自下而上连接
③将输入/输出的信号线分别与相应的的端子连接(连接端子时建议使用绝缘套筒),旋紧螺钉

SWP-TSR200中长图彩色无纸记录仪接线用线叉

④请务必在断电时连接信号线
⑤接线完成后盖上端子盖

以下以第一路输入信号接线为例进行说明,其他各路接线类同

SWP-TSR200中长图彩色无纸记录仪电流输入接线


SWP-TSR200中长图彩色无纸记录仪电阻输入接线


SWP-TSR200中长图彩色无纸记录仪频率输入接线


SWP-TSR200中长图彩色无纸记录仪二线制变送器接线


SWP-TSR200中长图彩色无纸记录仪四线制变送器接线

4、通信线的连接
①RS232通信线的连接
本仪表的RS232接口位于仪表背部,它不仅可以和计算机之间进行数据交换,还可以和多种串行打印机等外设通讯(打印机型号:SP-M16、SP-T16、SP-M24、SP-T24、SPM40、SP-T40和LQ-300K)
②RS485通信线的连接
当计算机与多台仪表的RS485通讯时,需要在仪表和计算机之间增加通讯转换器

SWP-TSR200中长图彩色无纸记录仪通讯
RS485通讯线应采用屏蔽双绞线,波特率在192000bps以上时,通信线不能超过1000米。为了减小信号反射和回波干扰,请在通讯线两端加装120欧的终端电阻。
