彩色无纸记录仪 SWP-TSR100

2016/12/1 13:10:33 人评论 次浏览 分类:无纸记录仪  仪表地址://www.e-cumulus.com/product/158.html

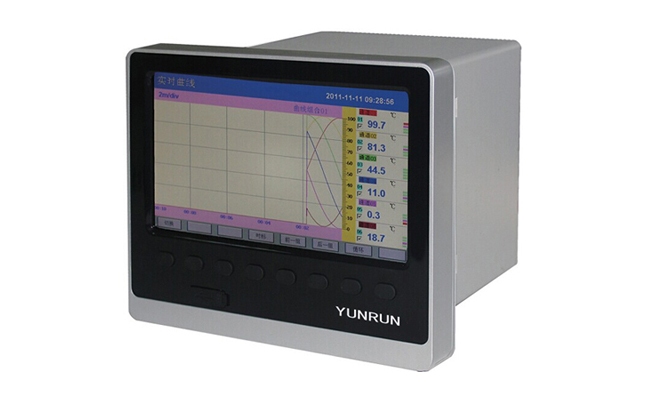

SWP-TSR100彩色无纸记录仪外形为144×144mm,采用5.6英寸TFT彩色液晶屏显示,最多具有12路全可切换输入(在不超过8路全可切换信号输入的情况下,提供最多4路变送输出或4路频率输入),最多12路继电器报警输出,最多6路24VDC馈电输出,最多提供8通道变送输出和四通道频率输入,最大内存192Mbit,可配专用USB存储棒。

SWP-TSR101彩色无纸记录仪是昌晖N年前产品,现已经持续升级至第六代以太网无纸记录仪,在无纸记录仪软件和记录仪性能上媲美欧美原装进口品牌,傻瓜式操作,这就是YR-ASR600彩色无纸记录仪!赶快去看看!彩色无纸记录仪
SWP-TSR100技术
指标
1、外形尺寸:144×144×240mm(开孔尺寸:138×138mm,卡条式固定架安装)
2、输入信号:
①模拟量输入:热电偶B、S、K、E、T、J、W;热电阻Pt100、Cu50;电压0-5V、1-5V、0-100mV、0-20mV;电流0-10mA、4-20mA
②脉冲输入:矩形波、正弦波或三角波(幅度≥4V,频率0-20kHz)

3、输出信号
①模拟量输出:电流 4-20mA(负载≤500Ω),0-10mA(负载≤750Ω);
电压0-5V(负载≥250kΩ),1-5V(负载≥250kΩ)
②开关量输出:继电器触点容量AC220V/3A或DC24V/5A(阻性负载);SCR输出(400V/0.5A);SSR输出(5-30V/0.05A)
③馈电输出:DC24V/30mA
4、SWP-TSR100精度:0.5%FS±1字或0.2%FS±1字
5、小信号切除:0-25.5%FS
6、测量范围:-1999~999999字
7、记录间隔:1-240秒之间以秒为单位共240档可供选择(间隔时间越长数据存储时间越长)
8、显示方式:背光式大屏幕彩色液晶图形显示板;显示内容可由汉字、西文、数字、过程曲线、光柱等组成;通过按键可完成画面翻页、历史数据前后搜索,LCD对比度、屏幕时标等变更
9、参数设定:中文菜单提示,面板按键设定或上位微机通讯设定,参数密码锁定
10、报警功能:每个通道最多可设定4个报警点,每个报警点可选择上限或下限报警,可设置报警输出延时时间、报警回差、继电器触点输出(4个报警继电器可以复用)、蜂鸣器报警输出。还可以设置外接报警音响触点和报警屏自动切换功能。每个通道保存最新的16条报警信息
11、通信输出:RS232或RS485  通信波特率1200-57600phs(TL电平,仪表前端有USB接口);通信波特率1200-19200phs(带光电隔离,仪表后侧接口)
12、打印功能:可接面板式、台式微型打印机或带串口输出的宽行打印机,打印历史数据和曲线
13、保护方式:设定参数永久保存,记录数据断电保存,内置WATCH DOG电路
14、屏幕保护:可设置在连续无按键一定时间后,关闭屏幕显示,以延长液晶屏的使用寿命。按任意键可以恢复屏幕显示
15、语言:中文(简体或繁体)
16、使用环境:环境温度0-45℃,相对湿度≤85%RH,避免腐蚀性气体;仪表电源电压:AV220V+10-15%/50-60Hz
17、重量:约2900g
18、存储容量:最大存储空间为192Mbit

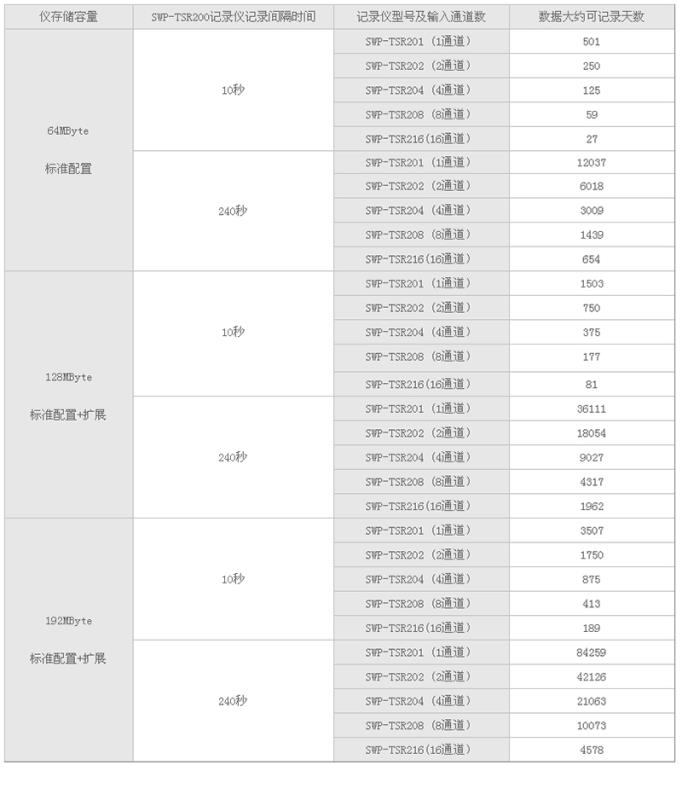

SWP-TSR100彩色无纸记录仪数据记录时间与仪表通道数量、无纸记录仪记录间隔时间和存储空间有关系。可参看下表:
