中长图彩色无纸记录仪 SWP-ASR200

2021/12/21 0:23:19 人评论 次浏览 分类:无纸记录仪  仪表地址://www.e-cumulus.com/product/387.html

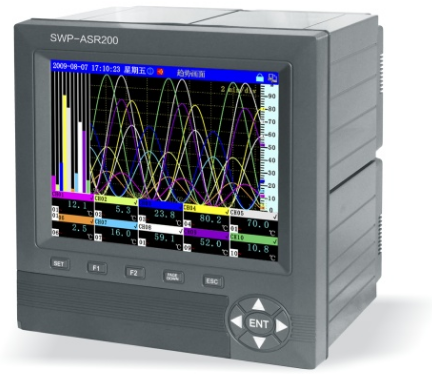

SWP-ASR200

SWP-ASR200系列彩色无纸记录仪采用10.4英寸真彩色TFT液晶作为显示屏,显示测量数据(总览、数字显示、棒图显示、曲线显示)、历史曲线、信息(报警信息、累积报表)和功能画面(数据备份打印)。SWP-ASR200外形为288×288mm,48路万能输入,可输入标准电压、标准电流、热电偶、热电阻、毫伏和频率等信号。SWP-ASR200具有6路二线制传感器DC24V配电输出、32路继电器报警输出、12通道变送输出、流量积算、温压补偿、打印、远程通讯及即插即用普通U盘历史数据转存功能。

SWP-ASR200结构
全铝密封外壳及内部屏蔽板,保证SWP-ASR200在恶劣环境中正常工作
翻盖式面板,保护前端的USB接口

中长图彩色无纸记录仪硬件及系统
1、采样
周期0.25秒
2、亮度可调;同一画面可显示10路信号的检测、记录、显示曲线或报警
3、大容量FLASH闪存芯片存贮历史数据,掉电永不丢失数据,设定参数、记录数据断电保存10年以上,内置电源检测电路,掉电时数据预先保存集成硬件实时时钟,无纸记录仪掉电情况下时钟也能准确运行
4、记录仪在85VAC-265VAC范围内正常工作
5、昌晖仪表采用先进无跳线技术,仪表万能输入

SWP-ASR200显示功能
1
、提供曲线显示、棒图显示、数字显示、总览显示(可以同时显示10各通道实时数据)等多种中文画面
2、中文(简、繁体)、英文,内置GB2312二级汉字库,包含6500个16×16和12×12点阵简、繁体汉字
3、提供纵向曲线走纸方式,提供标尺显示
4、每10组曲线显示可以自由组合,自定义曲线颜色
SWP-ASR200趋势画面

SWP-ASR200无纸记录仪软件
1
、0.5%FS±1字或0.2%FS±1字
2、无纸记录仪记录仪各输入、输出通道间完全隔离
3、彩色无纸记录仪每个通道均支持流量积算功能
4、彩色无纸记录仪软件密码锁保证用户组态安全
无纸记录仪软件

SWP-ASR200报警功能
每个通道最多可以设定4个报警点,每个报警点可选择上限、下限、变化率上限、变化率下限、偏差值下限和偏差值上限报警等6种报警方式,可设置延时报警时间、报警回差、继电器联锁输出、蜂鸣器输出,还可设置外接报警音响触点功能,仪表保存最新的2000条报警信息。

SWP-ASR200报警一览


方便的数据转移

1、通过通讯接口将记录仪历史数据备份到计算机
2、有1个USB2.0接口,通过普通2G U盘将彩色无纸记录仪内部数据备份到计算机
3、通过面板式微型打印机打印数据及曲线表

SWP-ASR200彩色无纸记录仪选型表


SWP-ASR①②-③-④/⑤
①彩色无纸记录仪外形
[2]:288×288mm(开孔尺寸280×280mm)
②无纸记录通道数量
[01]:1路/注1
[02]:2路/注1
 ...
[48]:48路/注1
③存储器容量
[1]:32MB(标准配置)
[2]:64MB
[3]:160MB
④显示语言
[0]:简体中文(标准配置)
[1]:英文
[2]:繁体中文
[3]:多语言版(包括简体中文、繁体中文和英文,可切换)
⑤附加功能(可以复选)
[/C2]:RS232接口×2/注2
[/C3]:RS485接口×2/注2
[/P(1-6)]:DC24V输出路数
[/AO(1-12)]:4-20mA变送输出数量
[/J(1-32)]:继电器输出(常开)数量
[/JB(1-22)]:继电器输出(常开、常闭)数量
[/U]:带通用USB接口
[/L]:带流量积算功能
[/T]:带天然气运算功能
[/PID]:带PID控制功能
[/D***]:客户定制功能/注3
注1:标准配置为1路(最多配48路)
注2:可同时选配/C2、/C3,使用微型打印机时,必须配/C2。仪表通信协议有SWP通讯协议和MODBUS两种,用户订货时需要特别注明
注3:如用户有特殊功能开发需求的可单独定制仪表功能,***为特殊定制功能的编码
选型举例:
参数:32路输入+简体中文+RS485+32路报警输出+6路DC24V馈电输出
型号:SWP-ASR232-3-0/C3/J32/P6
