蓝屏无纸记录仪SWP-ASR500

2021/12/18 13:52:36 人评论 次浏览 分类:无纸记录仪  仪表地址://www.e-cumulus.com/product/257.html

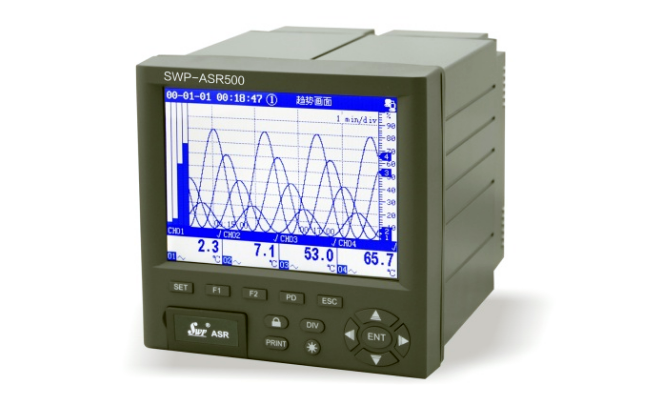

SWP-ASR500系列蓝屏无纸记录仪是香港昌晖生产的无纸记录仪。SWP-ASR500系列外形尺寸为144×144mm,5.6寸LED背光大屏幕蓝白液晶(320×234点阵)图形显示,标准存储容量32Mbit(最大存储容量160Mbit),最大信号输入通道数为12路(在不超过8路全可切换输入信号的情况下,最多可提供4路变送输出或者4路的频率信号输入),最多输出12路继电器报警触点,最多可带3路DC24V馈电输出,带RS232或RS485通信,支持通用UBS接口的U盘。

SWP-ASR500蓝屏无纸记录仪特点
■全新硬件结构,强抗扰设计
一体化铝合金外壳,内部EMI抗干扰屏蔽隔离设计,完善的软件功能,使该系列仪表可靠性更高;SWP-ASR500蓝屏无纸记录仪为全中文显示、人机界面友好,使用方便
■多通道采集及输出
在输入可切换信号的时,提供最多4路的变送输出或4路的频率信号输入
■通信
支持外接微型打印机,支持GSM无线模块通信;带通道运算功能、采集修正算法、流量/热能积算;支持外接微型打印机及专用USB存储棒
■软件功能强
带通道运算功能:SWP-ASR500无纸记录仪能增强功能成为PID调节型蓝屏无纸记录仪或流量\热量积算型蓝屏无纸记录仪
采集修正算法、内置汉字拼音输入法;可选配多语言显示界面
■轻触式面板按键,可设置按键发音,方便用户进行各种的操作

SWP-ASR500主要技术指标
■常用规格
安装:嵌入式垂直仪表盘安装,卡条式固定架。允许向后最大倾30º,左右水平;仪表尺寸:144×144×240mm;开孔尺寸:138×138mm
■输入部分

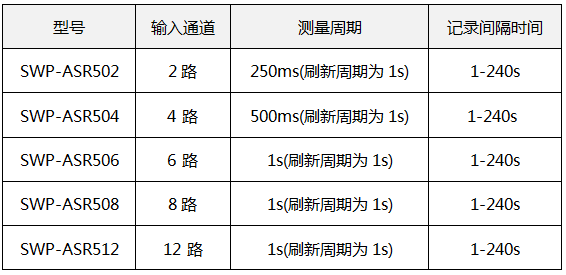

SWP-ASR500蓝屏无纸记录仪输入点数据和测量周期
蓝屏无纸记录仪输入点数据和测量周期

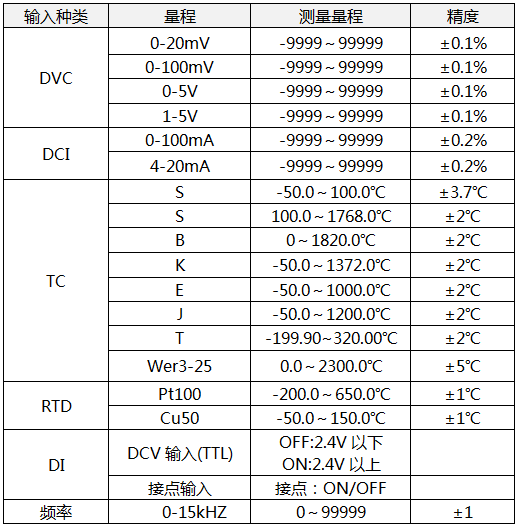

SWP-ASR500蓝屏无纸记录仪输入种类及测量量程、精度
蓝屏无纸记录仪输入种类

 ■输出部分
模拟量输出:0-10mA(负载≤750Ω);4-20mA(负载≤500Ω);0-5V(负载≥250KΩ);1-5V(负载≥250KΩ)

开关量输出:AC250V/5A或DC30V/5A(阻性负载);SRR输出,400V/0.05A;SSR输出 5-24V/0.05A
馈电输出:DC24V/25mA (隔离型限流输出)
■SWP-ASR500蓝屏无纸记录仪显示部分
显示器:5.6"TFT蓝屏LCD(320×240点)
显示种类:测量数据显示(曲线显示,数字显示,棒图)
总览显示:一览显示(当前报警一览,报警历史记录一览,仪表配置信息一览);历史追忆显示
曲线显示:画面组数,6个通道
波形更新周期:同记录间隔时间
方向:纵向或横向
标尺数:4-12等分
其它信息显示:数值显示、栅格、当前时间、记录光标、时标、工位号、工程单位、通讯状态、断偶状态
数字显示:画面通道数:双通道或全通道;更新率:1秒;显示内容:测量值、工位号、单位、报警状态、当前时间
总览显示:更新率频:1秒;显示内容:所有通道测量值和报警状态;一览显示:报警一览\信息一览\报表一览(带流量功能仪表)等
流量屏显示:累积范围0-99999999.999;显示内容:流量信号检测值、补偿温度值、补偿压力值,以及这三个变量的变化趋势曲线|瞬时流量值、瞬时热能值|瞬时流量值、累积热能值
报表显示:月报表,日报表,班报表(每天最多分4个班)
掉电记录显示:掉电次数、掉电总累计时间、最后96次的停电记录
■记录间隔
1秒-4分钟之间以秒为单位共240档可供选择;每个通道可分别设置
■报警功能
设定功能:每个通道最多可以设定4个报警
报警种类:上\下限,可设延迟报警时间(0-7s,对所有通道有效)
报警显示:报警发生后在数据显示部分显示状态(报警种类),也可设置自动切换到报警一览显示画面
保存报警信息:报警发生、解除时间\报警种类\报警点
报警保存记录数:保存各通道最新的14条信息
音响报警 :可设置报警蜂鸣输出,也可控制继电器输出驱动外部音响
报警继电器输出点数:2、4或8、12
■电源
使用电源电压范围:90-260VAC
额定电源频率:50-60Hz
功耗:<30W
■报警继电器接点输出(选型代码:J0-J12)
功能:报警时从背面进行继电器输出
输出:0-12路常开触点
特殊定制:0-6路常开和常闭触点
继电器接点容量:30VDC/5A(电阻负载)、250VAC(50/60HZ)/5A
输出形式:NO-C-NC(可选择励磁/非励磁,AND/OR,保持/非保持)
■串行口通信(选型代码:C2/C3)
功能:通过主机进行控制和设定,将数据输出到主机。
媒体:符合EIA RS232(选型代码:C2)或RS485(2线,选型代码:C3)
协议:SWP-BUS或Modbus RTU协议
同步方式:起/停同步式
通信方式:RS485 2线式半双工多点连接(1:N,N=1-32)
传输速度:1200,2400,4800,9600,19200,38400,57600bps
数据长度:8bits
停止位:1bit
奇偶校验:无
最远通信距离:1.2 km(RS-485)
通信模式:专用协议的输入输出是ASCΠ码,MODBUS协议是二进制方式。
动作方式:RTU  SLAVE
■压紧输入端子
输入端子采用压紧输入端子
■运算功能
非采集通道可进行运算(+、-、×、÷),还能在运算通道进行曲线/数字显示记录
■打印功能
可外接面板式、台式微型打印机或带串口输出的宽行打印机(如LQ-300K),打印历史数据或曲线
■屏保功能
可设置在连续无按键一定时间之后,关闭或调暗屏幕显示,以延长液晶屏使用寿命。按任意键即可恢复正常屏幕显示
■语言:中文(简休或繁体)、英文
■重量:约2700g
■存储功能
测量数据:4bytes/1个数据
记录数据:4bytes/1个通道记录点(记录间隔时间内的最大、最小值)
存储容量:标准配置为64Mbit(最大192Mbit)


SWP-ASR500系列0.5%精度蓝屏无纸记录仪是香港昌晖侧重于为用户定制开发的无纸记录仪产品,通用型为YR-ASR500系列0.2%精度高性能蓝屏无纸记录仪,请您移步到产品页面//www.e-cumulus.com/product/347.html详细了解最新蓝屏无纸记录仪信息。

昌晖SWP-ASR500无纸记录仪选型表


SWP-ASR5①-②-③/④


①无纸记录通道数量
[01]:1路/注1
[02]:2路/注1
...

[12]:12路/注1


②存储器容量
[1]:32MB(标准配置)
[2]:64MB
[3]:160MB


③显示语言
[0]:简体中文(标准配置)
[1]:英文
[2]:繁体中文
[3]:多语言版(包括简体中文、繁体中文和英文,可切换)


④附加功能(可以复选)
[/C2]:RS232接口/注2
[/C3]:RS485接口/注2
[/P(1-3)]:DC24V输出路数
[/AO(1-4)]:模拟量输出路数
[/F(1-4)]:频率输入路数
[/J(1-12)]:继电器输出(常开)数量
[/JB(1-8)]:继电器输出(常开、常闭)数量
[/U]:带通用USB接口
[/L]:带流量积算功能
[/T]:带天然气运算功能
[/PID]:带PID控制功能
[/D***]:客户定制功能/注3


注1:标准配置为1路(最多配12路,/AO与/F不可同时选用;如选配/AO或/F时,最多配8路)
注2:可同时选配/C2、/C3,使用微型打印机时,必须配/C2
注3:如用户有特殊功能开发需求的可单独定制仪表功能,***为特殊定制功能的编码

选型举例
1、标准型蓝屏无纸记录仪SWP-ASR506-1-0/00/J4/C2
外形尺寸为144×144×240mm的6路简体中文版蓝屏无纸记录仪,带4个常开触电继电器输出,带RS232通讯接口,配置32Mbit内存。
2、PID调节型蓝屏无纸记录仪SWP-ASR506-3-0/PID/J4/C2
外形尺寸为144×144×240mm的6路简体中文版、带PID调节型蓝屏无纸记录仪,带4个常开触电继电器输出,带RS232通讯接口,160Mbit内存。
3、流量积算型蓝屏无纸记录仪SWP-NSR306-1-0/NL/J4/C2
外形尺寸为144×144×240mm的4路简体中文版、带流量\热量积算型蓝屏无纸记录仪,带4个常开触电继电器输出,带RS232通讯接口,32Mbit内存
