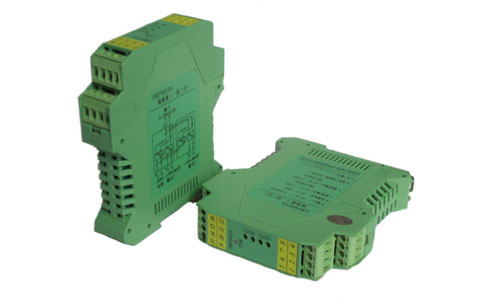

双路配电器 SWP9036 二入二出

2016/8/2 0:42:41 人评论 次浏览 分类:隔离器  仪表地址://www.e-cumulus.com/product/252.html

SWP9036双路配电器(二入二出配电器)功能为将两台二线制变送器提供电源,并将变送器的4-20mA信号经运算、干扰抑制、提高“输入-输出-电源”之间的电气隔离性能等处理后转换成与输入信号隔离的4-20mA或1-5V直流信号输出,供给指示、记录仪、PLC、DCS系统,广泛应用于油田、石化、制造、电力、冶金等行业的重大工程中。

SWP9036双路配电器特点
1、双路配电器带电源指示灯
2、带输出信号零点和满度调整
3、输入过流保护,具有浪涌保护功能。
4、极高的稳定性,确保准确度多年不变。
5、小型化卡装式DIN导轨结构设计,产品功耗稍高。
6、“电源-输入-输出”三者间采用磁隔离,对高、低频干扰能进行有效的抑制,在强辐射环境中亦能可靠应用。
7、双路配电器使用进口名牌电子元器件,采用SMT工艺生产,使产品长期运行可靠性。
双路配电器(二入二出)型号:SWP9036(已停产,升级换代0.1%精度产品为YR9036A-00-GG,赶快去看看!)


SWP9036双路配电器技术指标
输入信号:两路二线制变送器的4-20mA信号
输出信号:每一台变送器对应输出一路4-20mA或1-5V(仪表内部输出端可转换1-5V/4-20mA)
电源:DC24V±10% (如需要AC220V供电,请与昌晖仪表协议供货)
精度:±0.5%F.S
线性:±0.1%F.S
负载电阻:250-750Ω
温度系数:<100ppm/℃
响应时间:<0.1S(0-9%)
绝缘强度:输入、输出和电源之间,AC1500V/1分钟
绝缘电阻:输入、输出和电源之间,100MΩ(DC500V)
消耗功率:1.5W(一路)
工作温度:0-40℃,<95%RH

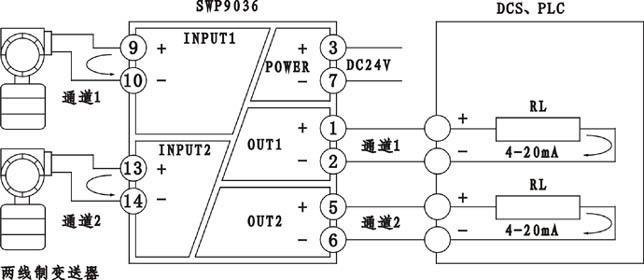

SWP9036双路配电器接线图



SWP9036使用与维修
1、SWP9036信号隔离器输出信号出厂时为4-20mA,如需要1-5V时,不用打开机壳,将端子4和5短接,1和2端子为1-5VDC输出。  
2、SWP9036信号隔离器使用前需经校验,确信仪表正常后,方可投入系统应用。注意输出为1-5VDC时内阻≥250KΩ,4-20mADC时内阻为250-750Ω。
3、SWP9036信号隔离器在正常应用时,无需特殊维修工作,只需定期检查。
4、SWP9036信号隔离器工作不正常时,要对仪表进维修。维修时只需检查:供电电压端是否为24VDC,隔离器电源电压是否为18.5-28.5VDC,输出4-20mA和1-5V知否准确等,否则请寄回昌晖仪表制造有限公司修理。
