现场仪表用SPD

2022/10/19 19:35:43 人评论 次浏览 分类:隔离器  仪表地址://www.e-cumulus.com/product/4495.html

现场仪表用信号电涌保护器安装于现场定位器、变送器等仪表上,以避免雷电电涌侵袭造成的数据传输中断和仪表损坏。现场仪表用SPD采用不锈钢外壳、螺纹安装、并联产品设计、满足二线制、三线制和四线制现场仪表信号防雷的需要。

产品特点

◆YR9000A-24-LP适用于二线制、三线制、四线制现场仪表
◆316外壳,产品坚固耐用
◆螺纹连接,轻松安装
◆YR9000A-24-LP防水防尘
◆传输损耗低,响应速度快,性能优良



现场仪表用信号电涌保护器技术参数

额定工作电压Un(DC):24V
最大工作电压Uc(DC):36V
标称放电电流In(8/20μs):10kA
最大放电电流Imax(8/20μs):20kA
电压保护Up(1.2/50μs):60V
电压保护Up(1kV/50μs):1200V
安装螺纹:M20×1.5、PG13.5、1/2NPT、3/4NPT和G3/4可选
响应时间tA:纳秒级
使用温度:-20℃~60℃
外壳防护等级:IP65
设计标准:IEC/GB/SH
外壳材料/阻燃等级:316不锈钢
 YR9000A-24-LP安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志:Exia Ⅱ CT4    EXd Ⅱ CT4 Gb
认证参数:UI:300VDC;Ii:100mA;Pi=0.75W ;Li:12μF;Ci:0μF
YR9000A-24-LP外形尺寸:

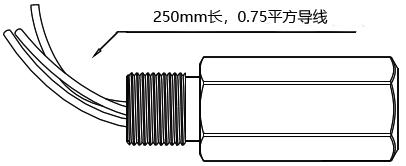

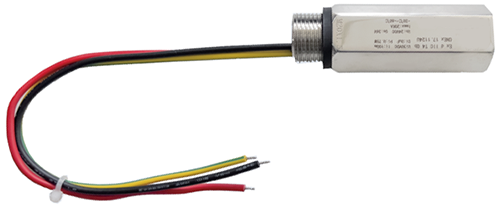

现场仪表用SPD导线长度250mm

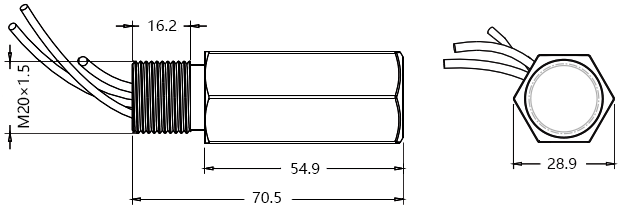

现场仪表用SPD外形尺寸

现场仪表用信号电涌保护器原理图

◆二线制现场仪表用SPD原理图

二线制现场仪表用信号电涌保护器原理图

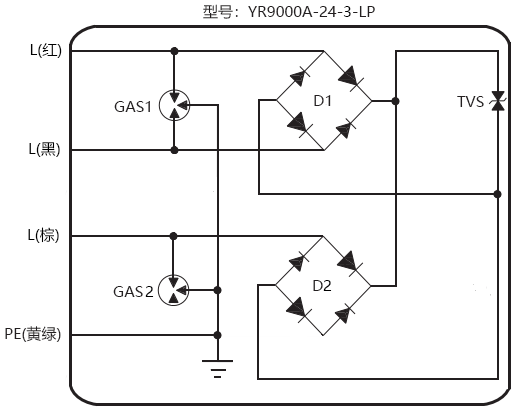

◆三线制现场仪表用SPD原理图


三线制现场仪表用信号电涌保护器原理图

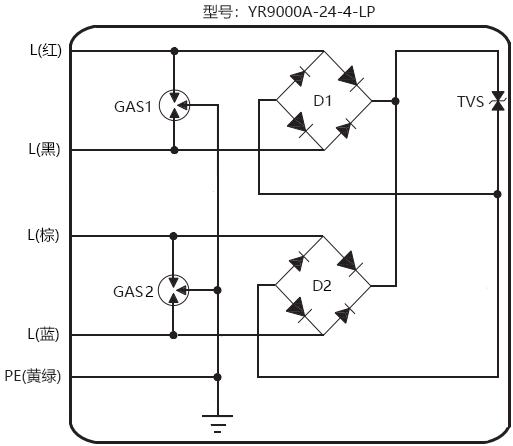

◆四线制现场仪表用SPD原理示意图

四线制现场仪表用信号电涌保护器原理示意图

现场仪表用信号电涌保护器接线图

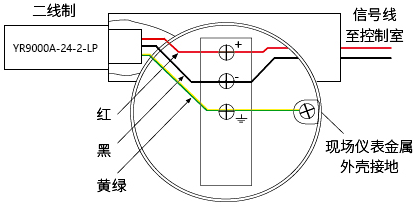

◆二线制现场仪表用SPD接线图

二线制现场仪表用信号SPD接线图

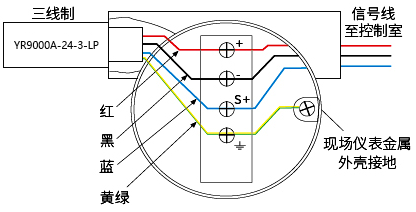

◆三线制现场仪表用SPD接线图

三线制现场仪表用信号SPD接线图

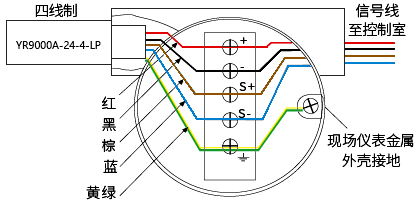

◆四线制现场仪表用SPD接线图

四线制现场仪表用信号SPD接线图

现场仪表用SPD选型表


YR9000A-24--LP-

①现场仪表线制

[2]:适用二线制仪表
[3]:适用三线制仪表
[4]:适用四线制仪表
②安装螺纹
[0]:M20×1.5

[1]:1/2NPT
[2]:3/4NPT
[3]:PG13.5
[4]:G3/4
[X]:定制生产

选型举例
◆用于电气接口为M20×1.5的一体化温度变送器和压力变送器的现场仪表用SPD
YR9000A-24-2-LP-0
