一入四出信号隔离器 YR9024A

2021/9/10 10:40:50 人评论 次浏览 分类:隔离器  仪表地址://www.e-cumulus.com/product/874.html

YR9024A一入四出(一入三出)信号隔离器其功能为将一路电流(mA)或电压(mV)输入信号分成四路相同或不同的电流、电压信号,实现不同设备同时采集控制,仪表电源为DC24V。

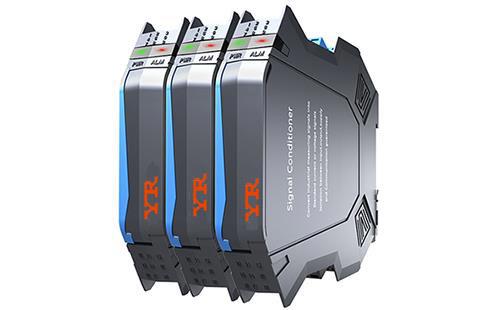

      一入四出信号隔离器

一入四出信号隔离器特点
1、电源指示
2、易连接,低功耗,高可靠性,高稳定性,长寿命
3、外形小巧,厚度仅16.5mm
4、DIN导轨安装,拔插式端子
5、输入/输出/电源通道间全隔离器
6、在温度漂移、长期稳定性、可靠性、抗干扰、低温度漂移、低功耗、高隔离强度等八个方面性能指标达到或超过进口信号隔离器技术水平一入四出信号隔离器特点

 YR9024A


一入四出信号隔离器技术参数

输入信号:输入1路4-20mA(或其他电流、电压信号)
输出信号:输出4路4-20mA(或其他信号,需要定制生产才能实现)
电源:DC24V±10%
精度:电流、电压:<0.1%F.S
输入阻抗:电压型≥100kΩ,电流型≤100Ω
电源指示:PWR:电源指示灯(红色)
波纹:<10mVrms
温度漂移:<50ppm/K的测量值/100Ω负载
温度系数:0.0050F.S/℃
绝缘强度:输入、输出和电源之间  AC2500V/分钟
负载电阻:250-750Ω
响应时间:<0.05s(0-90%)
电磁兼容:符合GB/T 18268工业设备应用要求(等同IEC61326-1)
集中供电:可集中供电
绝缘电阻:输入、输出和电源之间,100MΩ(DC500V)
消耗功率:<2.0W
工作温度:-25-85℃(可正常工作在高温环境中)
湿度:<95%RH
外壳材料:新开模ABS阻燃外壳结构件(外观专利)
外形尺寸:厚165×宽106×高112mm(超薄)
重量:约200克
质保期:工业级36个月(品质优良,寿命超长)/军品级60个月

一入四出信号隔离器选型表


YR9024A-①-②③④⑤

输入信号类型

[0]:4-20mA输入,输入阻抗≤100kΩ
[1]:0-75mV,输入阻抗≥100kΩ 可以用作直流电流变送器
[2]:0-5V,输入阻抗≥100kΩ
[3]:0-10V,输入阻抗≥100kΩ
[4]:0-250V,输入阻抗≥100kΩ
[5]:0-10mA,输入阻抗≤100Ω
[6]:0-20mA,输入阻抗≤100Ω
②第一路输出信号(1-4路输出信号必须相同)
[G]:OUT1为4-20mA输出,输出阻抗≤500Ω
[A]:OUT1为0-5V输出,输出阻抗≥10kΩ
[B]:OUT1为0-10V输出,输出阻抗≥10kΩ
[D]:OUT1为1-5V输出,输出阻抗≥10kΩ
[E]:OUT1为0-10mA输出,输出阻抗≤1kΩ
[F]:OUT1为0-20mA输出,输出阻抗≤500Ω
③第二路输出信号(1-4路输出信号必须相同)
[G]:OUT2为4-20mA输出,输出阻抗≤500Ω
[A]:OUT2为0-5V输出,输出阻抗≥10kΩ
[B]:OUT2为0-10V输出,输出阻抗≥10kΩ
[D]:OUT2为1-5V输出,输出阻抗≥10kΩ
[E]:OUT2为0-10mA输出,输出阻抗≤1kΩ
[F]:OUT2为10-20mA输出,输出阻抗≤500Ω
④第三路输出信号(1-4路输出信号必须相同)
[G]:OUT3为4-20mA输出,输出阻抗≤500Ω
[A]:OUT30-5V输出,输出阻抗≥10kΩ
[B]:OUT3为0-10V输出,输出阻抗≥10kΩ
[D]:OUT3为1-5V输出,输出阻抗≥10kΩ
[E]:OUT3为10-10mA输出,输出阻抗≤1kΩ
[F]:OUT3为10-20mA输出,输出阻抗≤500Ω
⑤第四路输出信号(1-4路输出信号必须相同)
[N]:无第四路输入(隔离器功能为一入三出)
[G]:OUT4为4-20mA输出,输出阻抗≤500Ω
[A]:OUT4为0-5V输出,输出阻抗≥10kΩ
[B]:OUT4为0-10V输出,输出阻抗≥10kΩ
[D]:OUT4为1-5V输出,输出阻抗≥10kΩ
[E]:OUT4为0-10mA输出,输出阻抗≤1kΩ
[F]:OUT4为10-20mA输出,输出阻抗≤500Ω
⑥浪涌保护功能
[N]:一入四出信号隔离器不带浪涌保护功能
选型举例
订货型号:YR9024A-0-GGGG-N
0.1%精度,一路4-20mA输入,四路4-20mA输出,DC24V供电信号隔离器,一入四出信号隔离器
②订货型号:YR9024A-0-GGGN-N
0.1%精度,一路4-20mA输入,三路4-20mA输出,DC24V供电信号隔离器,一入三出信号隔离器
③订货型号:YR9024A-0-GGGG-LP
0.1%精度,一路4-20mA输入,四路4-20mA输出,DC24V供电信号隔离器,一入四出信号隔离器,输入带浪涌保护
④订货型号:YR9024A-0-GGGN-LP
0.1%精度,一路4-20mA输入,三路4-20mA输出,DC24V供电信号隔离器,一入三出信号隔离器,输入带浪涌保护


一入四出信号隔离器外形尺寸

一入四出尺寸图

一入四出尺寸图
一入四出信号隔离器结构图

一入四出结构图
一入四出安装图
一入四出安装图

一入四出拆卸图
一入四出拆卸图

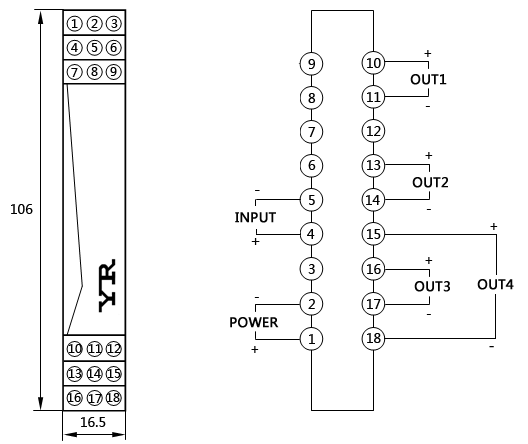

YR9024A一入四出信号隔离器接线图
YR9024A一入四出信号隔离器接线图

1台一入四出信号隔离器YR9024A-0-GGGG-N可替代4台一入一出YR9034A-0-GNNN-N或2台一入二出信号隔离器YR9034A-0-GGNN-N,在使用中省成本、省空间和减少配线,由于产品高稳定性、高可靠性和低功耗性能优越,在各种复杂环境中均可密集安装和长期无故障运行,是DCS系统、PLC系统和过程控制信号分配调理的极佳选择!

一入四出信号隔离器YR9024A-0-GGGG-N属于有源信号隔离器,如果你需要四入四出无源信号隔离器,昌晖仪表也有生产。
