显示模块 SWP20SHA​

2019/8/11 19:23:10 人评论 次浏览 分类:隔离器  仪表地址://www.e-cumulus.com/product/163.html

SWP20SHA显示板是香港昌晖SWP20智能模块选配显示部件,它将输入信号值直观显示,用户可通过SWP20SHA显示板上的按键修改SWP20模块参数。

SWP20SHA-1(单路)模块与信号隔离器SWP-201IC、配电器SWP-201DL、热电偶温度变送器SWP-201TC、热电阻温度变送器SWP-201TR配套使用,显示窗口为一个。

SWP20SHA-2(双路)有PV和SV两个显示窗口,模块与双路信号隔离器SWP-202IC、双路配电器SWP-202DL、热电偶温度变送器SWP-202TC、热电阻温度变送器SWP-202TR配套使用

SWP20SHA显示模块技术参数
显示方式:高亮度LED数字显示
显示范围:-1999~9999字
显示精度:同SWP20模块测量精度
显示窗口:SWP200SHA-1仅有PV显示窗;SWP200SHA-2有PV和SV显示

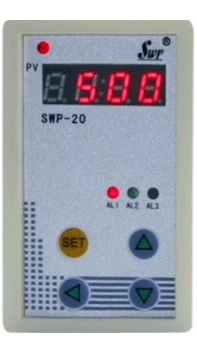

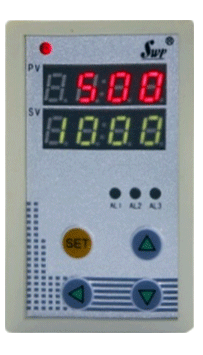

SWP20SHA-1显示模块                  SWP20SHA-2显示模块
SWP20SHA显示模块安装方法
1、昌晖仪表温馨提醒:为确保使用人员人身安全,必须在仪表不带电情况下完成所有步骤操作。

2、小心取下SWP20智能模块顶部面板(在拆卸过程中不能损伤仪表外壳,以免影响产品外观品质),将显示模块SWP20SHA插入模块电路板接口。
3、安装好SWP20智能模块顶部面板。
4、撕下面板上的PVC膜片。
5、撕去SWP20模块新的专用PVC标贴后的保护纸,将新PVC膜片准确粘贴上仪表面板。
6、显示模块安装完毕。
7、给仪表上电,通过显示模块SWP20SHA上的按键修改仪表量程和对仪表进行校验调试

SWP20SHA显示模块如何订货
订货号:SWP20SHA-1(配套单路SWP-201模块)
订货号:SWP20SHA-2((配套双路SWP-202模块)

◆SWP20SHA-1可以配套这些型号SWP-201系列模块:
转换模块SWP-201IC     配电器SWP-201DL
转换模块SWP-201IC
配电器SWP-201DL

SWP20SHA-2配套SWP-202系列模块

数学运算器SWP-202SX     转换模块SWP-202IC   配电器SWP-202DL
数学运算器SWP-202SX            转换模块SWP-202IC          配电器SWP-202DL

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 我们购买的一批SWP-202TC温度变送器是好几年前生产的,当时不带显示面板,没办法更改输入信号类型和量程,是不是单独订购1个显示面板就可以解决这个问题?

    匿名用户
     2019/8/11 20:01:45
    2019/8/11 20:06:13
    管理员回复:

    理论上是这样操作的!但在订货时必须拍下安装显示面板的连接插针照片给技术部,这是因为应产品性能提升过程中插针的位置和型号有改变,显示面板与最新出厂的SWP20模块是完全匹配的,但插针及插针位置不一定匹配以前的产品,您必须让工厂清楚您产品的情况
