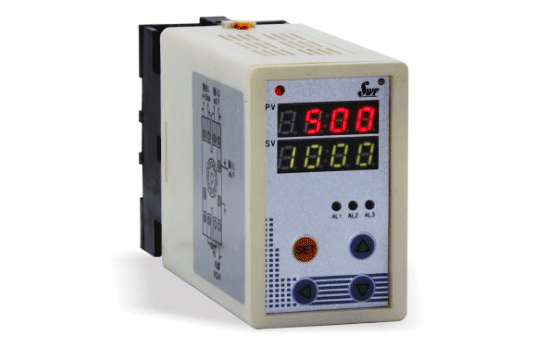

SWP-202DL双路配电器给两个二线制变送器提供电源，同时接收每个变送器的4-20mA信号并隔离转为对应的一路4-20mA或1-5V输出。
SWP-202DL双路配电器特点
1、SWP-202DL双路隔离配使用交直流两种电源，变送输出与主机隔离，具有1-5VDC或4-20mADC输出信号的选择功能并配置变送器电源开关
2、有两路信号输入；每一路输入信号对应一路1-5V或4-20mA输出
1、输入信号：两路两线制变送器输出的4-20mA
2、参数设定：SWP-202DL由SWP20PCA编程器进行设定；如果配显示模块，可以直接进行参数设定和校准。
3、响应时间：mV输入时约500ms(时间常数)；V、mA输入时约100ms(时间常数)
4、共模抑制比：50Hz时，大于120dB
5、精度：0.5%FS
6、输出：SWP-202DL两路4-20mA(每一个变送器对应一路4-20mA输出)
SWP-202DL模块接线说明
1、仪表电源：1#和2#端子（仪表电源为DC24V时，1#端子接DC24V“+”，2#端子接DC24V“-”）。电源请务必准确接线，否则将烧毁仪表。
2、两线制变送器信号输入：第一回路：3#和4#端子。3#端子接变送器“+”，4#端子接变送器“-”。第二回路：5#和6#端子。6#端子接变送器“+”，5#端子接变送器“-”；
3、第一路输出：7#和8#端子。7#端子接第一路输出“+”，8#端子接第一路输出“-”。
4、第二路输出：10#和11#端子。10#端子接第二路输出“+”，11#端子接第二路输出“-”
SWP-202DL双路配电器选型表
SWP-20①②-③/④-⑤⑥-⑦-⑧
①代码 输入通道数量
2 双路信号输入
②代码 模块功能
DL 配电器功能
③代码 第一路输入信号
12 二线制变送器的4-20mA
④代码 第一路输入信号
12 二线制变送器的4-20mA
⑤代码 第一路输出方式
1 1-5V
2 4-20mA
⑥代码 第二路输出方式
1 第二路输出为1-5V
2 第二路输出为4-20mA
⑦代码 输出两路隔离
A 输出两路隔离
⑧代码 供电方式
省略 AC220V供电
W DC24V供电
T AC90-260V(开关电源)
型号举例
SWP-202DL-12/12-22-A-W
SWP-202DL-12/12-22-A
