RS485集线器HUB

2021/9/10 11:08:08 人评论 次浏览 分类:隔离器  仪表地址://www.e-cumulus.com/product/3966.html

RS485集线器HUB将1路RS485输入分割为2~4路RS485高可靠性的独立输出,提供复杂电磁场环境下的星型RS485总线连接,用户可以轻易改善RS485总线结构,分割网段,提高通信可靠性。RS485集线器HUB传输速率达115.2kbps,RS485接口端采用光电隔离技术,防止上雷击浪涌引入转换器及设备,内置的光电隔离器及600W浪涌保护电路,能够提供2500V的隔离电压,当雷击或者设备故障产生时,出现问题的网段将被隔离,可以有效地抑制闪电(Lighting)和ESD,同时可以有效的防止雷击和共地干扰,以确保其他网段的正常工作。这一性能大大提高了现有RS485网络的可靠性,有效缩短了网络的维护时间。供电采用外接DC24V电源供电,安全可靠,可应用于户外工程。

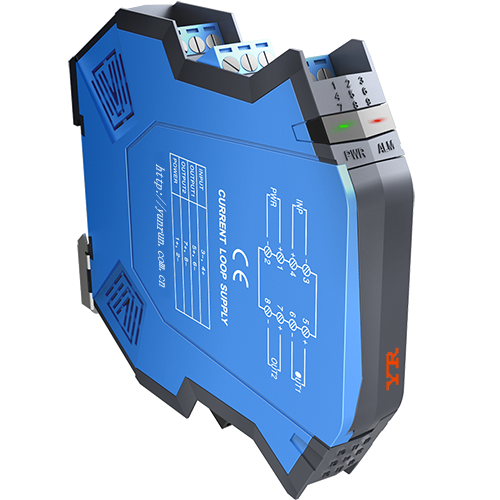

RS485集线器HUB

在RS485工作模式,RS485集线器HUB采用的判别电路能够自动感知数据流方向,并且自动的切换使能控制电路,轻松解决RS485收发转换时延问题;RS485接口传输距离大于1200米、性能稳定。RS485集线器是一款高可靠性且价格适宜的数据接口转换产品,合理的利用YR-9000HUB可以助您设计出高可靠的RS485系统。


比如在不间断运行的高速公路、室外电力铁塔以及无人值守基站等领域的视频监控系统,在视频监控系统中RS485集线器HUB不可或缺且通讯距离远,负载能力强,传输稳定,助力于降低项目成本,又提高工作效率。


RS485集线器技术指标

1、输入信号:1路符合EIA/TIA标准的RS485信号
2、输出信号:符合EIA/TIA标准的RS485信号,最多4路输出
3、工作方式:异步半双工
4、传输速率:300bps-115.2kbps
5、传输距离:0-1200m(115.2Kbps-300bps)
6、接口保护:每线600W雷击浪涌保护
7、绝缘强度:1500VAC/1分钟
8、绝缘电阻:>100MΩ(500VDC)
9、电磁兼容性:符合GB/T18268工业设备应用要求(等同IEC61326-1)
10、工作温度:-25℃~+85℃
11、工作湿度:<90%RH(无凝结水)
12、电源:24VDC±10%
13、外壳材料:ABS阻燃
14、重量:约90克
15、外型尺寸:16.5×106×112mm(厚×宽×高)
16、质保:3年

常用RS485集线器型号举例
YR-9000HUB-1  一路RS485输入,一路RS485输出,DC24V供电
YR-9000HUB-2  一路RS485输入,二路RS485输出,DC24V供电
YR-9000HUB-3  一路RS485输入,三路RS485输出,DC24V供电
YR-9000HUB-4  一路RS485输入,四路RS485输出,DC24V供电

RS485集线器选型表


YR-9000HUB-①

[YR-9000HUB]:RS485集线器HUB

①通道数量

[1]:输出为一通道
[2]:输出为二通道
[3]:输出为三通道
[4]:输出为四通道

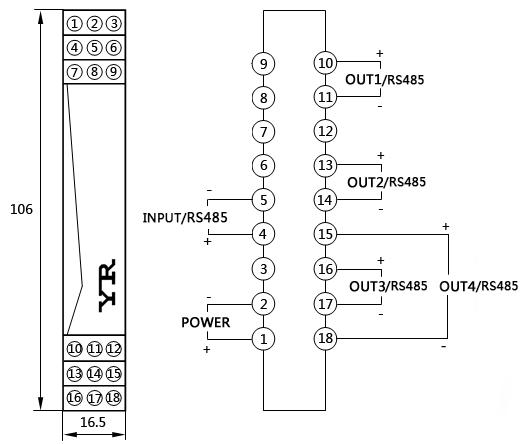

RS485集线器接线图
RS485集线器接线图
