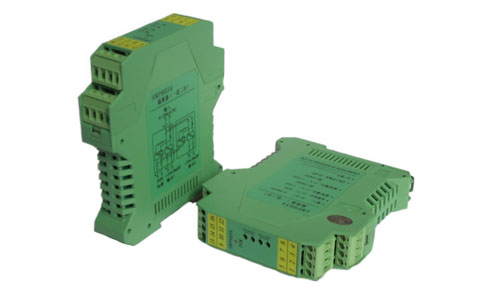

电压信号隔离器 SWP9068 一入一出

2016/8/1 19:22:51 人评论 次浏览 分类:隔离器  仪表地址://www.e-cumulus.com/product/248.html

SWP9068信号隔离器(一入一出)功能为将一路1-5VDC输入信号经运算、干扰抑制、提高“输入-输出-电源”之间的电气隔离性能等处理后转换成与输入信号对应的一路隔离1-5V或4-20mA直流信号输出,供给指示、记录仪、PLC、DCS系统,广泛应用于油田、石化、制造、电力、冶金等行业的重大工程中。

SWP9068信号隔离器特点
1、隔离器带电源指示灯
2、隔离器带输出信号零点和满度调整
3、极高的稳定性,确保准确度多年不变。
4、小型化卡装式DIN导轨结构设计,可多台安装,不适合高密度几百台在一起安装。
5、“电源-输入-输出”三者间采用高效磁隔离技术隔离,对高、低频干扰能进行有效的抑制,在强辐射环境中亦能可靠应用。
6、信号隔离器使用进口名牌电子元器件,采用SMT工艺生产,使产品长期运行可靠性、稳定性和精确度更胜一筹。



SWP9068信号隔离器技术指标
输入信号:一路1-5VDC
输出信号:一路1-5V或4-20mA(仪表内部输出端可转换1-5V/4-20mA)
电源:DC24V±10% 如需要AC220V供电,请与昌晖仪表协议供货,电话:0871-65127691)
精度:±0.5%F.S
线性:±0.1%F.S
负载电阻:250-750Ω
温度系数:<100ppm/℃
响应时间:<0.1S(0-9%)
绝缘强度:输入、输出和电源之间,AC1500V/1分钟
绝缘电阻:输入、输出和电源之间,100MΩ(DC500V)
消耗功率:1.5W(一路)
工作温度:0-40℃,<95%RH


电压输入信号隔离器(一入一出)型号:SWP9068(本型号产品已经停产,技术升级替代信号隔离器型号为YR9034A

SWP9068使用与维修
1、SWP9068信号隔离器的输出信号出厂时为4-20mA,如用户需要1-5V时,可打开机壳,将小型拨动开关(K1、K2、K4接通,K3断开)即可;(K1、K3接通,K2、K4断开)为4-20mADC。  
2、SWP9068信号隔离器使用前需经校验,确信仪表正常后,方可投入系统应用。注意输出为1-5VDC时内阻≥250KΩ,4-20mADC时内阻为250-750Ω。
3、SWP9068信号隔离器在正常应用时,无需特殊维修工作,只需定期检查。
4、SWP9068信号隔离器工作不正常时,要对仪表进维修。维修时只需检查:供电电压端是否为24VDC,隔离器电源电压是否为18.5-28.5VDC,输出4-20mA和1-5V的转换开关是否拨对等,否则请寄回昌晖仪表制造有限公司修理。

SWP9068接线端子拆卸示意图
