射频导纳物位开关

2021/10/1 1:47:59 分类:物位计
文章地址://www.e-cumulus.com/product/3987.html

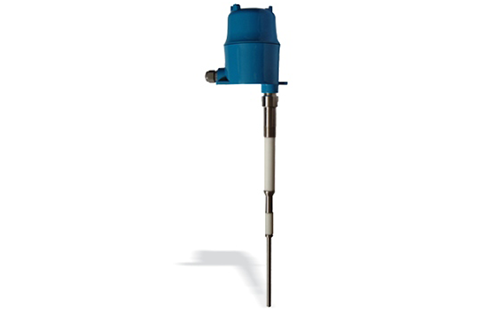

昌晖SWP-RFD射频导纳物位开关为通用型点位式物位计,适用于液体、浆体、固体颗粒和界面的限位控制和报警。SWP-RFD射频导纳物位开关由测量电路和探杆式传感元件组成,可整体或分体安装。

SWP-RFD射频导纳物位开关特点
◆独特的防挂料技术,可用于测量液体、浆体、固体颗粒和界面
◆单工作点调试钮,方便快捷
◆DPDT(双刀双掷)输出,控制功能完备
◆传感探头可根据现场情况加长或截短
◆一体式射频导纳物位开关和分体式射频导纳物位开关可选
◆垂直或水平安装,高位或低位报报警
◆SWP-RFD射频导纳物位开关无可移动部件,安装简便,免维护
◆电压范围宽,工作稳定
SWP-RFD射频导纳物位开关
射频导纳物位开关测量原理
射频导纳技术对传统电容式仪表进行改造,在保留其所有优点的前提下,变单纯测量传感电极的电容变化位测量传感电极的复数阻抗变化,从而排除挂料影响,相对于其它同类产品具有更高的系统稳定性。不受温度、压力、湿度、挂料、材料密度等变化的影响,在恶劣的现场条件下,也能可靠工作。

SWP-RFD射频导纳物位开关与电容技术相比,采用了主动式屏蔽层和三端技术。所谓主动式屏蔽层就是在传统接地屏蔽层与测量端之间引入一个与测量信号电位、频率、相位完全相同,但在又在电气上完全隔离的屏蔽层。由于屏蔽层与测量端之间没有电势差,即使屏蔽层上挂料的电阻较小,电流也无法同时流过挂料和测量端,这样仪器测量的仅仅是通过测量端流过被测物料到达罐壁(地)的电流,
从而消除了挂料的影响。三端技术与此类似,是在连接电缆中将同轴电缆中的屏蔽层悬浮在一个与测量信号完全相同的电位上,地线由电缆中的一根独立的线提供,这样就没有电流从中心线漏出,消除了电缆的安装电容、温度效应等的影响。

SWP-RFD射频导纳物位开关应用
◆水及污水处理
泵站、吸水井、各类水池、加药罐等
◆造纸
纸浆、淀粉浆、妥尔油等
◆冶金
料仓、矿浆、水及污水、化学制剂
◆电力
飞灰料位、灰浆、水及污水、酸碱罐等
◆化工
橡胶,沥青,化学制剂、水及污水等


SWP-RFD射频导纳物位开关性能指标

电源:220±25VAC,50/60Hz或24VDC(可选)
输出:DPDT继电器输出(双刀双掷)
显示:无(标准)或LCD(选配才有)
触点容量:230VAC/3A/无感;1A/有感
环境温度:-40~70℃
响应时间:<0.5秒或1-64秒(可选)
重复性:导电介质<1mm;绝缘介质<25mm
分辨率:0.5pF或更小
精度:±1%满量程
报警方式:高位报警或低位报警(现场可设定)
报警指示灯:红色为物位报警;绿色为物位正常;黄色为射频导纳物位开关故障
火花防护(对传感器):10A(标准);100A(加防护电路)
过程连接:NPT螺纹(标准);法兰安装(可选)
电缆接口: 1/2英寸NPT
电缆(仅对分体式射频导纳物位开关):5m(标准);0.1-50m(可选)
探头长度:0.5m(标准);0.1-10m(可选)
传感器材质: 具体详见选型表
外壳材质:防爆铸铝
防护等级:IP65
防爆:Ex(ib)ⅡC
输出绝缘:信号线到传感器大于1000V
电缆:分体式电子单元和传感器之间电缆由昌晖仪表提供,标准长度3米,最长47米


SWP-RFD射频导纳物位开关选型表


SWP-①-②-③-④-⑤-⑥-⑦-⑧-⑨-⑩

①功能描述

[RFD]:射频导纳物位开关

②结构说明

[I]:整体式
[R]:分体式

③显示

[N]:无显示(标配)
[L]:LCD液晶显示(选配)

④通讯

[0]:无通讯
[1]:RS232通讯
[2]:RS485通讯

⑤过程连接

[1]:3/4"NPT
[2]:1"NPT
[N]:定制

⑥传感器材质

[1]:TFE绝缘
[2]:FEP绝缘
[3]:PFA柔性绝缘
[4]:316SS/TPE
[5]:316SS/PFA
[6]:316SS柔性

⑦响应时间

[0]:无特别要求,响应时间<0.5秒
[1]:响应时间1-64秒可选

⑧防爆要求

[N]:普通
[X]:防爆

⑨保护电极长度

[100]:保护电极长100mm
[200]:保护电极长200mm
[X]:定制

⑩供电电压

[AC]:交流220V供电(标配)
[DC]:直流24V供电
SWP-RFD射频导纳物位开关选型举例




说明书下载   选型样本下载
