太赫兹调频连续波雷达物位计

2021/11/1 14:58:11 分类:物位计
文章地址://www.e-cumulus.com/product/2621.html

昌晖仪表生产的太赫兹调频连续波雷达物位计采用国际领先的算法及技术工艺,拥有独特的使用特性,是0.08-150m测量范围内苛刻工况、弱反射条件下高精度液位测量或物料物位测量的新选择,运用范围广。

太赫兹调频雷达物位计依据线性频率调节-雷达工作原理制造,可保证在弱反射条件下高精度测量物位。昌晖120G雷达物位计通过透镜聚焦波束,发射角极小,具有很强的穿透性,配合特殊的环境学习功能,可配合多种装设简单的安装组件使用,保证雷达在高温、高压、强腐蚀、强粉尘等环境下精确稳定的测量。与大多数26G高频雷达物位计和6.3G低频雷达物位计不同的是,调频连续波雷达物位计可进行远程调控,由于其尺寸较小,很容易安置在贮存罐中。又因为其不含可移动机械组件,并且完全与容器内容积隔离,所以具有超强稳定性,无需维护。

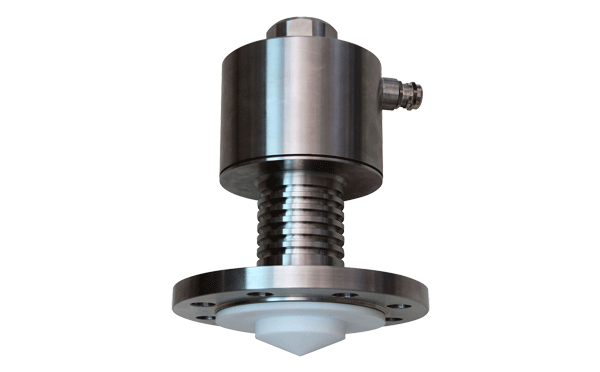

太赫兹调频雷达物位计
调频雷达物位计
主要优势

◆稳定性
太赫兹调频雷达物位计适用各种复杂工况,在高温、高粉尘环境下同样能保证测量稳定性和精准度。

①不受大气降水影响

②周围环境温度-60℃起
③从贮藏罐外装置
④太赫兹调频连续波雷达物位计内天线由氟
塑料透镜加热保护

④测量射线窄,便于安装,测量稳定
⑤物位测量准确度
⑥不受容器内温度限制
⑦蒸发作用和灰尘不会影响测量
⑧沸腾液体物位测量
⑨腐蚀性液体液位测量,无接触、无腐蚀

◆可测量介质

①固物(粉料、颗粒、块料)料位测量
②低介电常数的塑料颗粒物位测量
③液体液位测量(反应釜液位、大蒸汽液位、泡沫产品液位、结晶产品液位、超高温产品液位、超高压产品液位、卫生型产品液位)

◆独特的软件装置,太赫兹调频连续波雷达物位计调试简单、直观易懂,功能齐全。

①YR-CFG调频连续波雷达物位计软件包是配置和调试太赫兹调频雷达物位计传感器简单而可靠的强大工具包。软件包通过标准的RS485工业接口与雷达物位计互联,可保证在远离调频雷达物位计装设地点情况下进行配置和调试-调试人员可远离恶劣现场环境。
②YR-CFG软件包接口简单,可避免操作错误,维护人员可独立完成仪器所有必要调试,保证其正常工作。
③软件包中有固件升级功能,可以远程升级太赫兹调频雷达物位计程序,在遇到极特殊工况的时,可以在不更换组件的情况下升级太赫兹调频连续波雷达物位计程序,以满足特殊工况的测量需求。

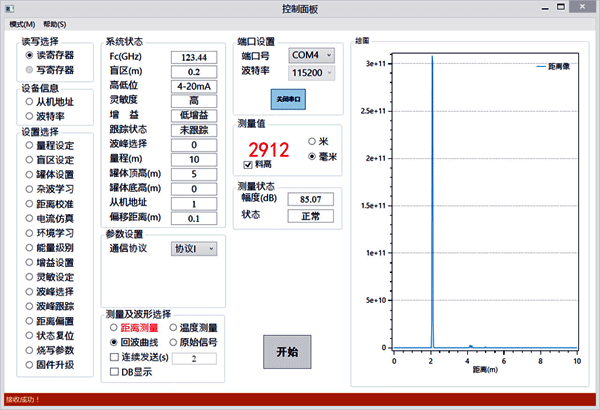

YR-CFG调频连续波雷达物位计软件

◆综合方案,完美设计

①太赫兹调频雷达物位计在电路连接方面完全兼容。
②由于测量要求的准确度不同,每一个容器中可使用不同的物位计。这种情况下,所有液位传感器与一个信息线路接通,并与上端软件共同工作。最终,一个性价比高的物位测量系统运用而生。

◆在蒸汽和高温条件下的物位测量
在被测介质进行加热时,或存储具有相关的物理化学性质产品(酸,碱,醇等)情况下,在被测量介质的上部空间可能有蒸汽聚集。在物位计和介质之间的空间的空气里存在各种蒸汽,不会影响到测量的准确性和稳定性,调频连续波雷达物位计具有这种特性。
借助超声波或光学(激光)手段测量物位,是非常不稳定和不准确的方法。因为声音的传播速度依赖于其所经过的大气的组分,而用激光手段测量则需要直接的光学能见度。


太赫兹调频雷达物位计性能

1、测量精度
太赫兹调频连续波雷达物位计测量精度为±1mm;可靠的高精度测量,真正减轻了使用现场操作人员的工作量。

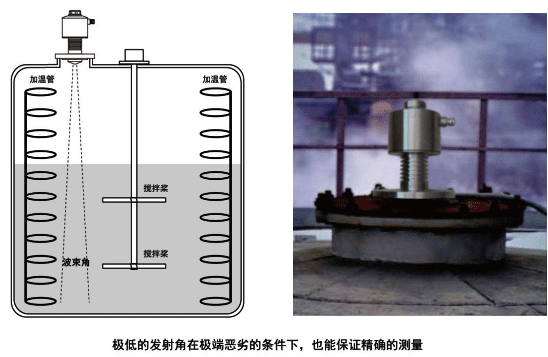

2、发射角
雷达波发射角<2°,即使是安装环境极为复杂的工况,也能稳定精确的测量出物位。
3、测量范围
太赫兹调频雷达物位计测量范围为0.08m-150m,极小的盲区和较大的测量范围,可以满足大多数测量场合。YR-RD98X带有能量级别调整功能,通过调整能力级别,可满足特殊工况的测量需求。
4、穿透性
太赫兹调频连续波雷达物位计具有极其的穿透性,根据结晶介质的介电常数不同,最大可以穿透100mm的结晶层。
5、高温工况
太赫兹调频雷达物位计具有良好的穿透性能,针对高温场合,可在天线前端加装陶瓷或石英玻璃等隔热附件,配合特殊的环境学习功能,对高温液体进行测量。
6、强腐蚀性
具有良好的穿透性能,针对强腐蚀场合,可以天线前端加装四氟或者PFA防腐护套,且最大可加装30mm厚的氟塑料,防腐的同时具有良好的耐压能力。
7、泡沫产品
具有良好的穿透性能,所以最大可穿透1000mm的泡沫进行液位测量,太赫兹调频雷达物位计也可以对泡沫本身进行测量。
8、灵敏度
具有三种灵敏度可调,选择高灵敏度时,雷达反应时间小于1S。

太赫兹调频雷达物位计技术参数

测量原理:调频连续波
测量精度:±1 mm
测量范围:0.08-150m
波束角:<2°
环境温度:-60℃ 到70℃
过程温度:标准型-60~130℃;高温型-60~240℃;特殊装置-60℃~1200℃
过程压力:标准型(-0.1~2.0)MPa;特殊装置(-0.1~10)MPa
防爆及等级:隔爆 ExdIICT6Ga
防护等级:IP67
电源:12-24VDC或220VAC
信号输出:4-20mA(四线制)
数字信号输出:RS485(MODBUS)
外形尺寸:如下图所示

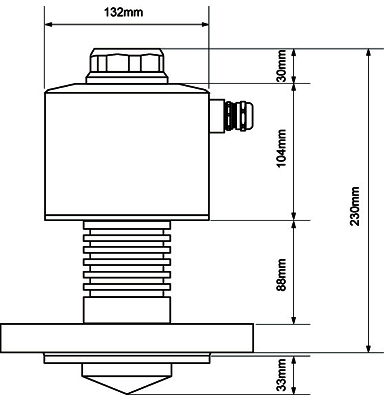

太赫兹调频雷达物位计外形尺寸

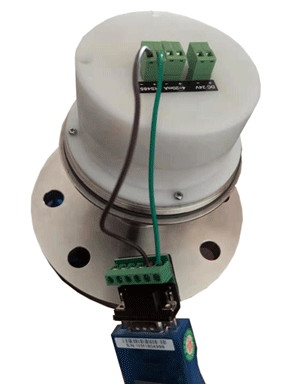

太赫兹调频连续波雷达物位计接线



太赫兹调频连续波雷达物位计选型


YR-RD98-①②③④⑤⑥⑦⑧⑨⑩        120G太赫兹调频雷达物位计
YR-RD98X-①②③④⑤⑥⑦⑧⑨⑩      120G太赫兹调频雷达物位计(带有能量级别调整功能)


①防爆要求
[P]:标准型(非防爆)
[D]:隔爆型(ExdIICT6Gb)

②过程连接/材料
[A]:法兰DN50/不锈钢304
[B]:法兰DN80/不锈钢304
[C]:法兰DN100/不锈钢304
[D]:法兰DN125/不锈钢304
[E]:法兰DN150/不锈钢304
[F]:法兰 DN50/不锈钢316L
[G]:法兰 DN80/不锈钢316L
[H]:法兰 DN100/不锈钢316L
[I]:法兰DN125/不锈钢316L
[J]:法兰DN150/不锈钢316L
[Y]:特殊定制

③太赫兹调频连续波雷达物位计天线型式/材料

[A]:透镜天线/PTFE
[B]:透镜天线/PFA
[Y]:特殊定制
太赫兹调频连续波雷达物位计电磁适配器/过程温度(详见电磁适配器图例)
[A]:PTFE/(-40~130℃)/基本型电磁适配器(标配)/详见电磁适配器图1
[B]:PTFE/(-60~220℃)/基本型电磁适配器/详见电磁适配器图1
[C]:PTFE/吹扫装置/(-40~130℃)/详见电磁适配器图3
[D]:PTFE/吹扫装置/(-60~220℃)/详见电磁适配器图3
[E]:石英玻璃/(-60~1000℃)/详见电磁适配器图2
[F]:石英玻璃//吹扫装置(-60~1000℃)/详见电磁适配器图3
[G]:水晶玻璃/(-60~1400℃)/详见电磁适配器图2
[H]:水晶玻璃/吹扫装置(-60~1400℃)/详见电磁适配器图3
[Y]:特殊定制
⑤电子单元
[1]:4-20mA/RS485接口/12-24VDC供电/四线制
[2]:4-20mA/RS485接口/220VAC供电/四线制
[3]:RS485(MODBUS)/12-24VDC供电/四线制   注意:只有数字量输出,没有模拟量输出
⑥外壳材质/防护等级

[A]:不锈钢304/单腔/IP67
[B]:不锈钢316L/单腔/IP67

⑦电缆进线电气接口

[M]:M20×l.5(标配)
[N]:½″NPT(定制)
⑧太赫兹调频连续波雷达物位计调试方式及组件配置

[A]:RS485/Modbus协议
[B]:蓝牙通讯
[C]:显示编程模块
[D]:RS485/Modbus协议  /显示编程模块
[E]:蓝牙通讯/显示编程模块
[F]:RS485/Modbus协议/蓝牙通讯/显示编程模块

⑨测量量程下限
[0]:默认0
⑩测量量程上限
[*]:整数数字(≤150,单位:m)
选型举例

天线上凝结露水的危险性和电磁适配器选用
对于一般的雷达物位计测量物位,在有强烈水汽生成的情况下,露水凝结会影响到物位测量。天线表面密集凝结的露水,会导致测量物位误差的增加,或者测量结果不稳定。而调频连续波雷达物位计,利用透镜(见物位传感器结构)来保护天线,从而该问题得以解决。

如果容器内具有很强的蒸汽,而且容器内的热量与外部隔绝,如密闭容器,则当冷凝水来不及从防护透镜流走时,将会影响测量。在该种情况下,使用一种特殊绝缘的电磁波可穿透的电磁适配器。


这种电磁适配器用聚四氟乙烯或其它材料制造,有特殊的专业设计结构。电磁适配器提供仪表全面保护,防止出现水膜,并优化电磁波的传输。同时电磁适配器给物位计提供隔热与融压层(物位传感器),用以物位传感器与容器的内部空间隔开。

太赫兹调频连续波雷达物位计电磁适配器图例
基本型电磁适配器
电磁适配器图1

带隔热电磁适配器
电磁适配器图2

带吹扫电磁适配器
电磁适配器图3
