油位变送器 YR-P500

2021/11/28 15:32:02 分类:物位计
文章地址://www.e-cumulus.com/product/1365.html

YR-P500工业通用油位变送器原理基于外部细长的不锈钢管、同轴绝缘导线以及被测液体共同构成的金属金属圆柱形电容器构成。该油位传感器主要是利用其两极的覆盖面积随被测液体液位的变化而变化,从而引起对应电容量变化的关系进行液位测量。核心元器件采用国外著名品牌高度集成的专用电容测量芯片。精密的数字化高温度补偿和抗射频及电磁干扰电路设计,保证油位变送器具有精度高、长期稳定性好、抗干扰能力强的优点;一体化的不锈钢机械结构设计,不锈钢激光焊接保证产品具有优越的抗冲击和抗震防潮能力。该系列产品具有灵活的压力接口、电气接口和标准信号供工业现场选择。

昌晖油位变送器
昌晖油位变送器特点
 方便:通过螺纹或法兰安装,操作简单,密封性能好
直接:直接测量各种容器液体特别是油箱油位高度连续测量;不会对原有系统造成任何影响
◆ 智能:用户可通过外部重新校准(需要生产厂生产时预留接口),并可配调试软件
稳定:一体化结构,卓越的抗冲击、抗震动、射频和电磁干扰,成熟稳定的电路处理,宽温度范围数字化补偿,整体灌封,激光焊接,保证油位计能在恶劣环境有超长的使用寿命;高温结构设计,能在高达300度介质中长期使用
多样:油位变送器既能测量非导电介质又能测量导电介质,适应多种无腐蚀性液位(物位)测量
准确:油位变送器测量盲区范围小(≤10mm,最小能达到5mm),精度高

油位变送器应用
油位变送器

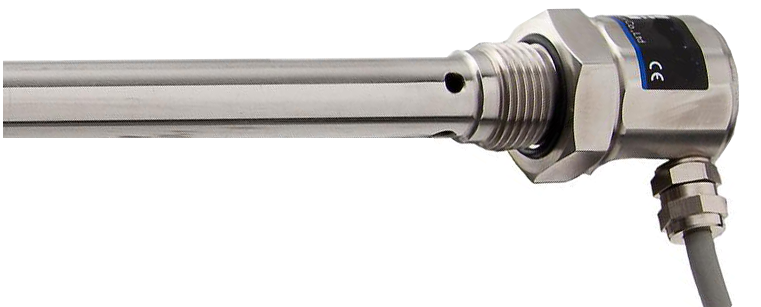

油位变送器(油位传感器实物照片)
各种车辆油箱油位检测

油罐液位测量
设备油箱油位检测
发电机组燃油消耗检测
水箱水位检测
油罐车油量检测

油位变送器参数
1、油位变送器量程(mm):20mm≤量程3000mm(最长可生产6000mm产品,但超过3000mm就不便运输)

2、技术指标信号输出:4-20mA(最大输出负载电阻600Ω,二线制或三线制)或RS485
3、油位传感器精度:±0.25%FS(定制);±0.5%FS(标注配置)
4、温度漂移:0.025%FS/℃
  5、长期稳定性:优于0.1%FS/年
6、温度补偿:-20+85
7、工作温度:-40+85℃(可选非标定制:-196+300℃)
8、储存温度:-40+100℃
9、机械振动:±20g
  10、防护等级:IP65
11、探杆材质:不锈钢/铝合金
12、介质兼容性:各种液位(导电/非导电)
13、额定工作压力:0.63MPa(可选非标:5MPa)
  14、产品无现场显示表头

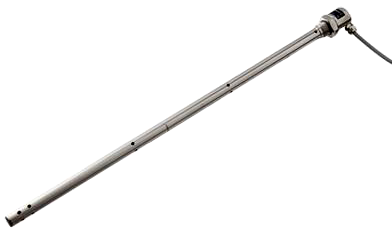

油位计实物图

油位变送器使用安装
1、左右对称型油箱(箱体),建议安装在其中部竖直向下同;
2、运动箱体内液体会冲击油位传感器,长时间、持续的晃动力作用于传感器,会使传感器固定端产生不断变形,长时间的周期作用,使连接处产生疲劳而发生断裂可能。此时建议选用一体化强度高的不锈钢结构传感器。如果选用量程很长,大于1500mm,可以考虑在油箱底部加一个弹性支撑。

油位变送器使用注意事项
1
、请检查包装是否完好,并核对产品型号和规格是否与您选购的产品相符;
2、使用前请先阅读油位变送器用户手册;
3、不能带电接线,接完线检查无误后方可通电;
4、用户在使用时不要改动油位变送器出厂时已焊好的元器件和已接好的导线;
5、油位传感器//www.e-cumulus.com/product/1365.html属于精密器件,用户在使用时请不要自行拆卸,以免造成产品的损坏 。

油位变送器选型表


YR-P500①②③④⑤⑥⑦⑧-⑨
①防爆要求
[1]:防爆/标准配置

②传感器直径

[1]:传感器直径为16mm

③安装固定方式

[1]:M20×1.5螺纹安装/标准出厂配置,配密封O型圈
[2]:DN80 PN1.6法兰
[3]:DN80 PN1.6法兰
[4]:其他规格要求法兰(订货时需要文字说明)
④精度

[1]:精度为0.5%/标准配置
[2]:精度为0.25%/定制生产

⑤ 电气接口

[1]:M20×1.5内螺纹/此螺纹用于连接金属挠性管

⑥ 引出线长度

[3]:3000mm/标准出厂配置,出厂时带3米电缆
[1]:用户指定电缆长度/需要文字说明电缆长度
⑦ 工作温度

[0]:标准型:-40+85℃/标准出厂配置
[1]:高温型:-196+300℃/定制生产

⑧ 输出信号

[1]:三线制4-20mA输出(标准出厂配置)/仪表电源为DC24V
[2]:二线制4-20mA输出/仪表电源为DC24V
[8]:RS485/仪表为数字量输出,DC24V供电

⑨ 量程

[**]:量程单位mm/本仪表测量端盲区≤10mm,安装固定端盲区≤10mm


油位变送器选型举例:

量程0-3米的标准型油位计型号为:YR-P50011111301-3000
说明书下载   选型样本下载
