导波雷达物位计

2021/11/28 16:49:35 分类:物位计
文章地址://www.e-cumulus.com/product/266.html

导波雷达发出的高频微波脉冲沿着探测组件(钢缆或钢棒)传播,遇到被测介质,由于介电常数突变,引起反射,一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。

容器中存在两种不同介质,当上面一层的介质介电常数较小,而下面的介质介电常数较大时,高频微脉冲沿着探测组件传播遇到上层介质时,由于其介电常数较小,因而有极少的能量被这一层介面反射,而大部分能量穿透上层介质继续向下传播,遇到两层的介面时,由于下层介质的介电常数较大,因而会有较大的能量被反射回来。因而导波雷达是可以测量两种不同介质的介面,其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。

导波雷达物位计

导波雷达液位计特点
由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,导波雷达液位计可以应用于各种复杂工况。多种过程连接方式及探测组件配置,使得YR-RD30系列导波雷达物位计适于高温、高压及小介电常数介质等杂工况及应用场合。导波雷达液位计采用脉冲工作方式,导波雷达液位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境无伤害。


固定螺纹钢缆天线导波雷达物位计

型号:YR-RD31(量程0-30米)
特点:钢缆天线
应用:复杂过程条件下液体、固体测量
最大量程:30m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L /PTFE
钢缆直径:钢缆Φ4mm或钢缆Φ6mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART

法兰安装杆式防腐导波雷达物位计
型号:YR-RD35(腐蚀性液体测量,量程0-6米)
特点:全四氟密封天线,耐强酸碱腐蚀
应用:量程较短的酸碱罐体液位测量
最大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢棒Φ10mm
过程温度:-40~120℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART


同轴式导波雷达物位计

型号:YR-RD36(小介电常数介质测量,量程6米)
特点:同轴式导波天线,获得更小的盲区、更强的回波信号
应用:小量程,多蒸汽,小介电常数介质的测量。适应过程条件复杂的环境
最大量程:6m
测量精度:±10mm
过程连接:G1½A或G2A
探测组件:不锈钢316L
同轴直径:Φ25mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART

杆式导波雷达物位计
型号:YR-RD32(量程0-6米)
特点:杆式导波雷达天线
应用:液体测量,高温高压工况,复杂过程条件
最大量程:最长6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L/陶瓷
钢缆/棒:钢缆Φ4mm或钢缆Φ6mm/棒Φ10mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART

高温型导波雷达物位计
 型号:YR-RD34(高温液体测量,量程0-6米)
特点:不锈钢316L/陶瓷材料天线,能耐受更高的温度和压力
应用:液体测量,高温高压复杂工况
最大量程:6m
测量精度:±3mm
过程连接:螺纹或法兰
探测组件:不锈钢316L
杆直径:Φ10mm
过程温度:-40~400℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART

多缆式导波雷达物位计
型号:YR-RD33(小介电常数液体或固体测量)
特点:多缆式导波天线结构,获得更强的回波信号
应用:小介电常数液体及固体测量,复杂过程条件
最大量程:30m
测量精度:±3mm
过程连接:法兰
探测组件:不锈钢316L/PTFE
钢缆直径:钢缆Φ6mm
过程温度:-40~250℃
过程压力:-0.1~2MPa
信号输出:两线制4-20mA/HART

导波雷达物位计技术参数
参数:导波雷达工作频率:100MHZ-1.8GHz
测量范围:缆式导波雷达测量范围0-30m;杆式、同轴管式导波雷达测量范围0-6m
重复性:±2mm
分辨率:1mm
采样:YR-RD30系列导波雷达回波采样55次/s
响应速度:>0.2S(根据具体使用情况而定)
输出信号:4-20mA
精度:±3mm
通讯接口:HART 通讯协议
过程连接:G1"A、G1½"A螺纹;法兰DN50,DN80,DN100 ,DN150,DN200,DN250
过程压力:-0.1-2MPa
电源:24VDC(±10%);纹波电压:1Vpp
耗电量:最大22.5mA
环境条件:温度-40℃~+70℃
外壳防护等级:导波雷达防护等级为IP67
防爆等级:EXib  IIC T6
电缆入口:2个M20×1.5或1/2"NPT(电缆直径5-9mm)
测量距离:下表列出不同类别被测介质与测量距离的关系

DK(ε) 固体颗粒 液体 测量范围
1 1.4…16   冷凝气,如N2CO2 3m-仅指同轴杆式探头
2 1.6…19 塑料带粒子
白灰石,特种水泥
液化气,如丙烷
溶剂
氟利昂12/
氟利昂
棕榈油
25m
3 1.9…25 普通水泥,石膏 矿物油,燃料 30m
4 2.5…4 谷物,种子
石头
砂粒
苯,苯乙烯,甲苯
呋喃
30m
5 4…7 潮湿的石头、矿石
氯苯,氯仿
纤维素喷雾
异氰盐酸,本胺
30m
6 >7 金属粉末
碳黑
煤炭
含水液体
酒精
液氨
30m

导波雷达物位计接线图



导波雷达物位计调试

昌晖仪表制造有限公司YR-RD30系列导波雷达可以通过以下方法调试:

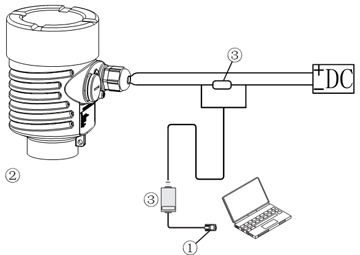

1、通过调试软件YR-SOFT
通过YR-SOFT软件调试雷达传感器都可以通过软件进行调试。采用软件进行调试,需要一个仪表CONNECTCAT驱动器。
使用软件调试时需给雷达仪表提供24VDC,同时在连接HART适配器前端加一个250欧姆的电阻。如果一体式HART电阻(内部自带电阻250欧姆)的供电仪表,就不需要附加外部电阻,这时候HART适配器可以和4-20mA线并联。


2、通过HART手持编程器


3、通过显示调整模块YR-PM
编程器订货后出厂已安装在导波雷达上。编程器由4个按键和一个液晶显示屏组成,可以显示调整菜单和参数设置。

YR-RD30系列导波雷达按结构形式和应用场合的不同,分为YR-RD31、YR-RD32、YR-RD33、YR-RD34、YR-RD35和YR-RD36六个大类,用户选用导波雷达时应认真填写导波雷达物位计参数表》,昌晖仪表制造有限公司可以根据您提供的详细参数,为您选配最佳测量效果的导波雷达产品。

1、缆式导波雷达选型
YR-RD31□□□□□□□□-□   最大量程30米,液体、固体粉料测量
防爆
P
I
D
标准型(非防爆
本安型(Exib C T6)
本安型+隔爆型(Exd ib C T6)
传感器/缆式探头
A
B
C
液体型/4mm
固体型(10m内)/6mm
固体型(10m-30m/6mm

过程连接/材料


GA
N
NA
C
D
E
F
H

Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C
法兰DN100 PN16 C
法兰DN150 PN16 C
法兰DN200 PN16 C
法兰DN250 PN16 C
特殊约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N

M20×1.5
1/2"NPT

编程/显示
V
X
带显示
不带显示

量程


2、杆式导波雷达选型

YR-RD32□□□□□□□□-□    最大量程6米,液体液位测量
防爆
P
I
D
 标准型(非防爆
本安型(Exib C T6)
本安型+隔爆型(Exd ib C T6)
杆式探头 直径

A
B

6mm
10mm

过程连接/材料

GA
N
NA
C
D
E
F
H

Y
G1½"A螺纹/不锈钢
G1"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C
法兰DN100 PN16 C
法兰DN150 PN16 C
法兰DN200 PN16 C
法兰DN250 PN16 C
特殊约定
密封温度
P
G
普通密封/-40...100
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程


3、双缆式导波雷达选型

YR-RD33□□□□□□□□-□    最大量程30米,液体、固体粉末测量
防爆
P
I
D
标准型(非防爆
本安型(Exib C T6)
本安型+隔爆型(Exd ib ⅡC T6)
过程连接/材料
D
E
F
H

Y
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
特殊约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程

 4、杆式(高温型)导波雷达选型
YR-RD34□□□□□□□□-□        最大量程6米,液体、蒸汽测量

防爆

P
I
D

 标准型(非防爆
本安型(Exib C T6)
本安型+隔爆型(Exd ib C T6)

杆式探头

A
B

6mm
10mm

过程连接/材料


N
C
D
E
F
H

Y
G1½"A螺纹/不锈钢
1½"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C
特殊约定
密封温度
G   高温密封/-40...400℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程

5、防腐型导波雷达选型
YR-RD35□□□□□□□□-□           量程6-20米,腐蚀性液体测量
防爆
P
I
D
标准型(非防爆
本安型(Exib C T6)
本安型+隔爆型(Exd ib ⅡC T6)
防腐探头
A
B
10mm
14mm
过程连接/材料
C
D
E
F
H

Y
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C
特殊约定
密封温度
P       普通密封/-40...120℃
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P         塑料/IP65
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程


6、同轴杆式导波雷达选型

YR-RD36□□□□□□□□-□        最大量程6米,介电常数低、表面波动液体测量
防爆
P
I
D
 标准型(非防爆
本安型(Exib C T6)
本安型+隔爆型(Exd ib ⅡC T6)
传感器/缆式探头
A
B
25mm
50mm
过程连接/材料
GA
NA
C
D
E
F
H

Y
G1"A螺纹/不锈钢
1"NPT螺纹/不锈钢
法兰DN50 PN16 C型
法兰DN80 PN16 C型
法兰DN100 PN16 C型
法兰DN150 PN16 C型
法兰DN200 PN16 C型
法兰DN250 PN16 C型
特殊约定
密封温度
P
G
普通密封/-40...100℃
高温密封/-40...250℃带散热片
电子单元
2
3
4
5
4-20mA /24VDC两线制
4-20mA /24VDC/HART两线制
4-20mA /24VDC/HART四线制
4-20mA /220VAC/HART四线制
外壳/防护等级/天线防护等级
P
L
塑料/IP65
铝/IP67
电缆接口
M
N
M20×1.5
1/2"NPT
编程/显示
V
X
带显示
不带显示
量程


导波雷达物位计尺寸
1、外壳材质:铝合金


2、不同型号导波雷达尺寸





导波雷达物位计参数表
客户信息
单位:-------------
联系人:-----------
地址:-------------
邮编:-------------
电话:-------------
手机:-------------
E-mail:-----------
日期:××年××月××日


许可证
标准型(非防爆);□ 本安型(Exib IIB T5);□ 本安型(Exib IIC T6);□ 本安型+船用许可证(Exib IIC T6);□ 本安型+隔爆型(Exd [ib] IIC T6)

罐/容器信息
储罐类型:
储罐
储罐结构:------------
罐尺寸:--------------
反应罐;
□ 罐体材质:------------
□ 罐高度:----------m

□ 分离罐
□ 压力:------------
□ 罐直径:
-------------
□ 船用储罐
罐顶:□ 拱顶式;□ 平顶式;□ 敞口式
罐底:□ 锥底;□ 平底;□ 斜坡底
安装:□ 顶部安装 ;□ 侧面安装;□ 旁通管;□ 导波管安装

罐顶安装接管(重要信息)
接管高度:------------mm
接管直径:------------mm

测量介质
介质名称:-----------;□ 液体;□ 固体;□ 混合介质
介质温度:-----------℃
介电常数:-----------
挂料:□ 是;□ 否
搅拌:□ 是;□ 否

过程连接
螺纹:□ G1½"A;□ 1½"NPT;□ G2"A;□ G1"A;□ 1"NPT
法兰:□ 法兰 DN= ------;□ 法兰 ANSI=------------

电源:□ 24VDC;□ 220VAC
输出:□ 4-20mA;□ HART;□ PROFIBUS PA
显示:□ 带表头显示;□ 不带表头显示
