水滴型天线雷达物位计 YR-RD99-DBXK4LMV

2021/12/1 15:21:17 分类:物位计
文章地址://www.e-cumulus.com/product/1568.html

YR-RD99-DBXK4LMV雷达物位计是昌晖仪表制造有限公司生产的国内首款整体聚四氟乙烯水滴天线型雷达物位计,应用于测量强腐蚀液体、糊状物和固体介质的距离及物位,与采用脉冲测量原理的雷达物位计相比,即使在多尘、泡沫、强腐蚀应用场合,也可以稳定可靠高精度的测量。

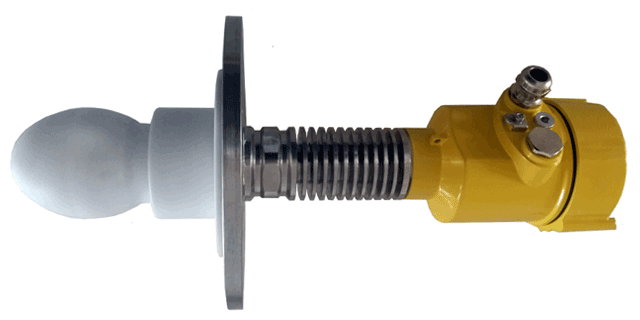

整体聚四氟乙烯水滴天线型雷达物位计
调频连续波技术(FMCW)
水滴型天线发射雷达波,经介质表面反射后被天线接收。使用的雷达原理是调频连续波(FMCW)。调频连续波(FMCW)雷达发出高频波段的信号,在其测量范围内,雷达波的频率线性增高(称之为扫频)。

雷达波的发射和接收对应着一个时间差t。而雷达和介质表面的距离d符合公式t=2×d/c,其中c为雷达波在介质表面上方的传输速度,即光速。YR-RD99-DBXK4LMV通过比对反射波和当前发射波的频率差,进行信号处理。该频率差△f 和距离成正比,频率差越大也就表明距离越大。经过快速傅立叶转换(FFT),频率差Δf 被转换成频谱,并以此计算得出距离d;通过给定的罐高值,计算得出物位的高度。

水滴型天线雷达物位计特点

1、独有水滴型天线设计用于多尘和强腐蚀的环境
2、YR-RD99-DBXK4LMV调频连续波雷达物位计为DN80法兰安装,与介质接触部分(水滴型天线+法兰密封等)为整体聚四氟乙烯结构,是多尘或强腐蚀条件下准确测量的唯一保证
3、YR-RD99-DBXK4LMV是国内首款可直接替代德国科隆OPTIWAVE7300C-L(型号:VF70400SP07000008A000012)的国产雷达物位计产品
4、容器内的搅拌器、压杆、进口、梯子和其他类似物体对YR-RD99信号质量无太大影响
5、YR-RD99-DBXK4LMV测量有泡沫的液体液位有更出色的信号能更清晰地定位产品的真实表面
6、测量液面颤抖的液位,出色的信号和改进电路板使YR-RD99-DBXK4LMV能够判断颤抖液体的真实高度
7、YR-RD99-DBXK4LMV与网络上的水滴型天线雷达物位计不同,简而言之:调频连续波雷达和脉冲雷达之分
8、高稳定性和可靠性,国货优品价格


水滴型天线雷达物位计技术参数
最大测量范围:0-40m
测量精度:±3mm
测量盲区:法兰以下0.4m
分辨率:1mm
发射角度:DN80 10°
输出信号:四线制4-20mA+HART
温度漂移:一般为50ppm/K
仪表电源:DC24V
环境温度:-40~70℃
电气接口:M20×1.5
过程连接:DN80  PN16
天线:水滴型PTFE天线


水滴型天线雷达物位计选型


YR-RD99-DBXK4LMV-①/②
①水滴型天线雷达物位计量程下限
[0]:数字“0”
水滴型天线雷达物位计量程上限
[××]:数字≤40
选型举例:YR-RD99-DBXK4LMV-0/5



说明书下载   选型样本下载
