电磁流量计选型原则

2019/7/2 0:18:41 人评论 次浏览 分类:流量计  仪表地址://www.e-cumulus.com/product/2586.html

电磁流量计属于速度式流量计,电磁流量流量计选型原则这样要求:被测流体必须是导电的液体或浆液,其导电率不小于5μs/cm,且不应含较多的铁磁性的物质或气泡,应根据被测流体温度、工作压力、腐蚀性、磨损性等物性选择合适的压力等级、衬里材料、电极材料及仪表结构形式。

电磁流量计选型原则
通常选择电磁流量计口径与工艺管道相同。
②若被测介质含固体颗粒,推荐的流速为1-3m/s。如实际流速过大,又不便更改工艺管道的,可选电磁流量计通径大于工艺管道通径,以适当减小流量计测量管段的介质流速,减轻颗粒对电极和衬里的磨损。
若工艺管道中可能有沉积物,推荐的流速为2-5m/s.如实际流速过小,又不便更改工艺管道的,可选电磁流量计通径小于工艺管道通径,以适当增大流量计的介质流速,避免沉积物对仪表精度的影响。
④流速太小而又要求精确计量的,可选小于工艺管道通径的传感器,使流速变大,保证较高精度。

上述②③④项情况,电磁流量计上、下游须装异径管。异径管中心锥角应不大于15°,且异径管上游至少有5倍
工艺管道直径的直管段。

为帮助大家顺利完成电磁流量计选型,下表列出了几个具有代表性流速对应的流量。任何流量对应流速也可快捷地利用本表算出。若
已知流量值Q(m3/h),再由表中查出相应通径下1m/s流速对应流量值Q1,则:对应流速V=Q/Q1(m/s)

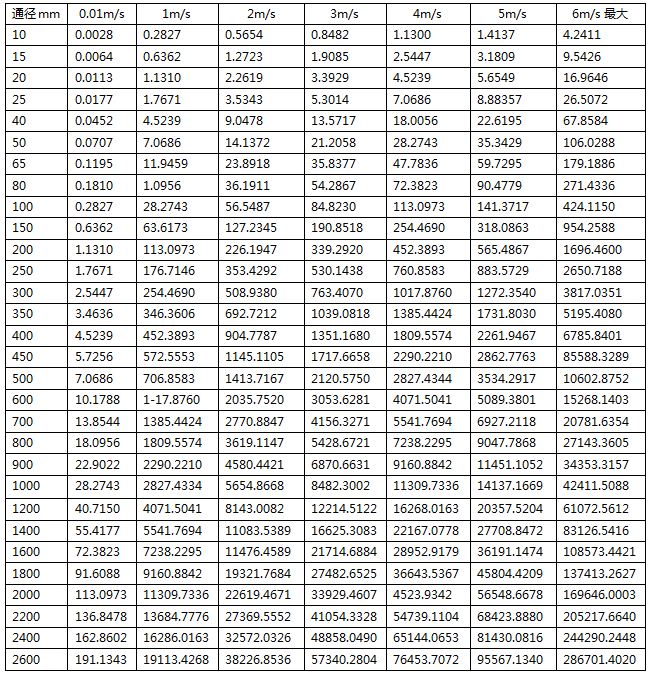

电磁流量计通径-流速-流量对照表(通径单位:mm;流速单位:m/s;流量单位:m3/h)

电磁流量计通径-流速-流量对照表
