涡街流量计 YR-VF11

2021/11/29 19:33:42 人评论 次浏览 分类:流量计  仪表地址://www.e-cumulus.com/product/175.html

智能涡街流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计,是孔板流量计最理想的替代产品。

涡街流量计应用场合
1
、和饱和蒸气流量测量
2、蒸汽锅炉监视
3、压缩机空气监视
4、测量压缩空气系统用量
5、测量工业用气消耗量
6、食品、饮料和制药工业中的SIP和CIP处理

智能涡街流量计特点
1
、结构简单牢固,无可动部件,可靠性高,长期运行十分可靠
2、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数
3、安装简单,维护十分方便
3、检测传感器不直接接触被测介质,性能稳定,寿命长
4、输出是与流量成正比的脉冲信号,无零点漂移,精度高
5、测量范围宽,量程比可达1:10
6、压力损失较小,运行费用低,更具节能意义
7、应用范围广,蒸汽、气体、液体的流量均可测量

昌晖涡街流量计图片

如何正确选择涡街流量计安装点
确地选择安装点和正确安装传感器都是非常重要的环节,若在安装环节失误轻者影响测量精度,重者会影响传感器的使用寿命,甚至损坏传感器。考虑到安装与拆卸的方便,可在流量计后加装管道伸缩节。

涡街流量计参数
测量
流体:饱和蒸汽及过热蒸汽、气体、液体
精度等级:液体1.0%级;气体1.5%级
重复性:液体0.33%;气体0.5%
工作压力:1.6MPa(特殊耐压2.5-4.0MPa定制)
流体温度:-40℃~+250℃(普通型);+100℃~+350℃(高温型)
输出信号:脉冲信号;二线制/4-20mA;三线制/4-20mA;RS485通信;HART通信
工作电源:12-36VDC或者3.6V锂电池
环境温度:-35℃~+60℃(无LCD显示);-5℃~+60℃(有LCD显示)
湿度:5-95℃
防护等级:IP65
防爆等级:隔爆型(定制);本安型(标准配置)
电气接口:2×M20×1.5(带电缆夹紧螺母)
表体材质:304不锈钢(定制)、碳钢(标准配置)

典型流体举例

表1 昌晖涡街流量计可测水流量的范围(在标准状态15℃条件下,ρ=1000kg/m3时)

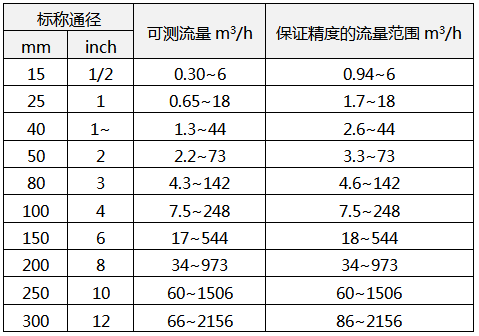

昌晖涡街流量计可测水流量的范围
表2 工况压力下空气的可测量流量范围

①标准状态(STP),温度0℃,压力为1atm
②标准所列压力为流体温度为0℃时的表压
③最大流速低于80m/s
④最小流量值根据密度(选二者的较大值)求出,最小可测流量应大于此值
表3 工况压力下饱和蒸汽可测流量范围
①最大流速低于80m/s
②最小流量值根据密度(选二者的较大值)求出,最小可测流量应大于此值

涡街流量计安装时对直管段的要求
YR-VF11涡街流量计传感器对安装点的上下游直管段有一定要求,否则会影响测量精度。
1、传感器安装点的上游有>15°渐缩管,传感器上游应有大于15D的等径直管段,下游应有不小于5D的等径直管段。

涡街流量计前后直管段长度要求


2、传感器安装点的上游有>15°渐扩管,传感器上游应有大于18D的等径直管段,下游应有不小于5D的等径直管段。

涡街流量计扩径后前直管段要求

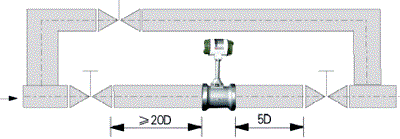

3、若传感器安装点的上游有90°弯并没有或T形接头,传感器上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。前有弯管涡街流量计前后直管段要求

4、若传感器安装点的上游在同一平面上有二个90°弯头,传感器上游应有不小于25D等径直管段,下游应有不小于5D等径直管段。


5、若传感器安装点的上游在不同平面上有二个90°弯头,YR-VF11传感器上游应有不小于40D的等径直管段,下游应有不小于5D的等径直管段。
弯管时涡街流量计前后直管段要求
6、流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处,若必须安装在传感器的上游,传感器上游应有不小于50D的等径直管段,下游应有不小于5D的等径直管段。
涡街流量计前后阀门安装要求

智能涡街流量计安装须知
1
、传感器安装点的上游较近处若装有阀门,不断地开关阀门,对传感器的使用寿命影响极大,非常容易对传感器造成永久性损坏。
2、应避免在架空的非常长的管道上安装传感器,这样时间一长后,由于传感器的下垂非常容易造成传感器与法兰间的密封泄漏,若不得已要安装时,必须在传感器的上下游2D处分别设置管道紧固装置。

涡街流量计安装队配管的要求
1
、传感器对安装点的上下游直管段有一定要求,否则会影响测量精度。
2、传感器安装点的上下游配管的内径应与传感器内径相同,其应满足下式的要求:0.98DN≤D≤1.05DN,式中:DN为传感器通径;D为配管内径。
3、配管应与传感器同心,同轴念头应不大于0.05DN。
4、传感器与法兰的密封垫不能凸入管道内,其内径可比传感器内径略大。

涡街流量计安装时对旁通管的要求
方便检修传感器,最好为传感器安装旁通管。另外,在需清洗的管道上或所安装YR-VF11传感器的管道内的流体不能为检修传感器而停供的情况下,必须安装在旁通管,并且保证前后直管段。
涡街流量计旁路安装示意图

智能涡街流量计安装时对管道振动的要求
感器尽量避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。特别注意:在空压机出口处振动较强,不能安装传感器,应安装在储气罐之后。
涡街流量计避免震动

智能涡街流量计对外部环境的要求
1
、传感器避免安装在温度变化很大的场所和受到设备的热辐射,若必须安装时,须有隔热通风的措施。
2、传感器避免安装在含有腐蚀性气体的环境中,若必须安装时,须有通风措施。
3、传感器最好安装在室内,需要安装在室外时,须有防潮和防晒的措施,注意水是否会顺着电缆线流入接线盒内。
4、安装YR-VF11涡街流量计的周围须有充裕的空间,应有照明灯和电源插座,以便安装接线和定期维护。
5、传感器的接线位置要远离电噪声,如大功率变压器、电动机、变频器和电源等。
6、传感器安装点附近不能有无线电收发机存在,否则高频噪声会干扰涡街流量计的正常使用。

智能涡街流量计在水平管道上的安装
1、在水平管道上安装是流量传感器最常用的安装方式。
测量气体流量时,若被测气体中含有少量的液体,传感器应安装在管线的较高处:

涡街流量计在水平管道上正确的安装方式

2、测量液体流量时,若被测液体中含有少量的气体,传感器应安装在管线的较低处:

涡街流量计测量液体安装方法

涡街流量计在垂直管道上的安装
1
、测量气体流量传感器可以安装在垂直管道上,流向不限。若被测气体中含有少量的液体,气体流向应由下向上。
2、测量液体流量时,液体流向应由下向上,这样就不会将液体重量额外附加在探头上

涡街流量计测量液体时液体应自下而上

智能涡街流量计在水平管道上的侧装
论测量何种流体,传感器可以在水平管道上侧装。特别是测量饱和蒸汽和低温液体,若条件允许最好采用侧装,这样流体的温度对放大器的影响较小。



智能涡街流量计在水平管道上的倒装
般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体。可用于测量饱和蒸汽,适用于测量高温液体或需经常清洗管道的情况。
涡街流量计侧装

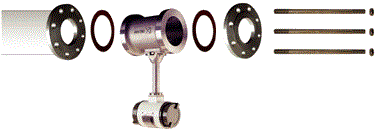

智能涡街流量计采用法兰夹装式(又叫对夹式,夹持式),拧紧长螺栓用两片法兰夹住传感器,法兰凹部套传感器,法兰凸部套用户管,安装步骤如下:
1、先计算好安装尺寸;
2、将与要安装的管道放在锯床上锯开,并修好锯口;
3、将法兰套在管道上,固定好后先点焊,再整圈焊好,检查是否完好;
4、重复上一步,将另一边法兰焊好;
5、将焊好法兰的管道移到安装现场,把管道与传感器安装成一体,再安装在管线上;
6、检查各环节是否完好,慢慢打开阀门,观察是否有泄露。

特别注意

1、流体流向必须与YR-VF11涡街流量计表体上的流向箭头保持一致;
2、安装传感器时,在电焊法兰或管道过程中,传感器须取下,以免损坏传感器的电子放大电路;
3、传感器两边的法兰必须保持平行,否则容易泄露。

如何正确选择测压点和测温点
根据
测量的需要须在传感器附近测量压力和温度时,测压点应在传感器下游的3-5D处,测温点应在测压点后或6-8D处。

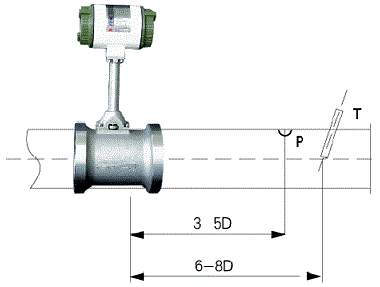

涡街流量计旁温度传感器安装位置

智能涡街流量计运行前的准备工作
1
、仔细检查传感器的安装、接线等是否正确无误。
2、打开显示仪电源开关,观察显示仪是否有流量显示。
3、缓慢打开阀门,到一个较小压力时停止,观察传感器周围是否有泄漏现象,并观察显示仪是否有流量显示。
4、若情况正常,开大阀门,稳定一段时间后,观察仪表显示的流量是否正常。

产品执行标准
1、JJG 198-1994速度式流量计检定规程
2、JB/T 9249-2015涡街流量传感器标准
3、GB/T 191-2000包装储运图示标志
4、GB/T 15464-1995仪器仪表包装通用技术条件
5、GB 38961/4-2000、3896.2-2000爆炸性气体环境用电气设备

YR-VF11涡街流量计选型表


YR-VF11-①-②③④⑤⑥⑦⑧⑨

管道公称通径

[015]:DN15
[020]:DN20
[025]:DN25
[032]:DN32
[040]:DN40
[050]:DN50
[065]:DN65
[080]:DN80
[100]:DN100
[125]:DN125
[150]:DN150
[200]:DN200
[250]:DN250
[300]:DN300
涡街流量计表体材质/法兰材质
[C]:本体碳钢(WCB) /法兰碳钢
[F]:本体锈钢(304)/法兰304
[M]:本体不锈钢(316)/法兰316
[X]:耐腐蚀材质(仪表材质根据被测介质综合腐蚀情况确定)

测介质

[L]:液体
[G]:气体
[S]:饱和蒸汽
质温度
[1]:介质温度-20~150℃
[2]:介质温度-20~250℃
[3]:介质温度-20~300℃
压力范围
[1]:工作压力≤1.6MPa
[2]:工作压力≤2.5MPa
[3]:工作压力≤4.0MPa

涡街流量计液晶显示表头/信号输出方式及类型/仪表电源
[P]:无表头/三线制脉冲信号输出(输出为体积流量)/仪表电源DC12V
[I]:液晶显示(带表头和操作按键)/无输出/电池供电
[U]:液晶显示(带表头和操作按键)/三线制4-20mA(输出为体积流量)/仪表电源DC24V
[E]:液晶显示(带表头和操作按键)/两线制4-20m(输出为体积流量)/仪表电源DC24V
[F]:无表头/两线制4-20m(输出为体积流量)/仪表电源DC24V
[D]:液晶显示/压补偿功能/两线制4-20m质量流量输出(质量流量和体积流量输出可切换)/仪表电源DC24V 注1
⑦通讯方式
[N]:不带通讯
[R]:RS485(MODBUS RTU)
[H]:HART
涡街流量计安装方式

[J]:夹持式涡街流量计(一体式)
[F]:法兰式涡街流量计(一体式)
[K]:分体式涡街流量计(定制)

[C]:插入式涡街流量计
⑨功能要求
[A]:抗震型涡街流量计(蒸汽贸易结算计量和高精度测量首选,我厂特色高精度高稳定性涡街流量计)
[B]:经济型涡街流量计(暂不提供)

[C]:防爆型涡街流量计
注1:昌晖涡街流量计带温压补偿功能时,仪表内置高精度、高可靠性压力传感器和温度传感器,能在涡街CPU中自动查询换算饱和蒸汽密度并将体积流量自动换算为质量流量输出。昌晖涡街流量计带温压补偿功能时用户不需要单独购买和安装压力变送器和温度传感器用于饱和蒸汽的密度补偿!!涡街流量计带温压补偿功能时输出可以在质量流量输出(单位为t/h,4-20mA)和体积流量输出(单位为m3/h,4-20mA)之间切换,出厂默认为质量流量输出;如果用户将输出切换为体积流量输出(单位为m3/h,4-20mA),涡街自带温压补偿功能会被自动切除(此时温压补偿功能被屏蔽)。


上一篇:孔板

下一篇:模块化电磁流量计 YR-DC11

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 怎么算出它的系数

    匿名用户
     2019/6/3 16:31:51
    2019/6/16 21:05:56
    管理员回复:

    系数不是用户自己计算,而是由涡街流量计厂家计算提供的

  2. 一般设计方提供的气体流量是标况还是工况?

    匿名用户
     2016/11/4 0:00:00
    2016/11/4 0:00:00
    管理员回复:

    1、由于气体体积受温度及压力影响很大,导致同样多的气体,在标况(1大气压、20℃)与工况(工作压力、工作温度)时体积大不相同。例如:0.75MPa的气体在一个大气压时体积将膨胀到原来的8.5倍,因此在做条件核算时,千万不能搞混工况流量与标况流量。
    2、如精度要求高,应给出工况流量,因为流量计测到的是工况流量,再将压力、温度信号与工况流量信号一起送入DCS或流量积算仪(//www.e-cumulus.com/product/list_75.html),作温压补偿后计算出标况流量。
    3、如精度要求不高,则给出标况流量,不做温压补偿,认为温度、压力不变,采用固定的温度、压力将工况流量换算成标况流量
    4、补偿公式:标况流量=工况流量×(工况压力MPa+0.101325)/0.101325×293.15/(工况温度℃+273.15)
    简单记忆公式的方式:工况压力越高,换算成标况流量越大;工况温度越高,换算成标况流量越小。压力影响远大于温度影响。
    简单换算:X公斤压力,导致标况流量是工况流量的(X+1)倍

  3. 我用涡街流量计测压缩空气流量,如何克服空压机或者高压风机振动及脉动流影响?

    匿名用户
     2016/11/3 0:00:00
    2016/11/4 0:00:00
    管理员回复:

    在使用活塞式或罗茨式鼓风机或空压机的气体管道上可能产生脉动流,对此可在涡街流量计的上游装一个脉动流衰减器,如整流器或者膨胀段(扩大器)等。也可把阀门安装在流量计的上游,但因此需要较长的上游直管段。
