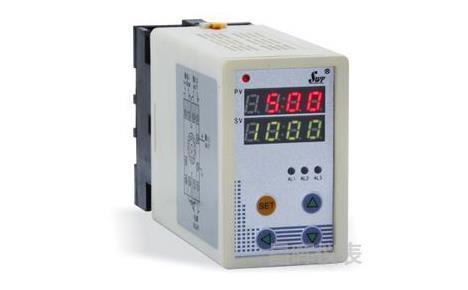

SWP-202双路智能温度变送器特点
1、双路温度变送器为万能输入，可输入热电偶和热电阻信号。通过SWP-20SHA显示模块或SWP-20PCA编程器可以显示和修改变送器相关参数，用户能自由改变量程和输出。SWP-20SHA显示模块或SWP-20PCA编程器需要用户单独订购。
2、SWP-202TC温度变送器有自动冷端补偿功能和断偶保护功。
3、用户可通过SWP-20SHA显示模块或SWP-20PCA编程器自由改变温度变送器量程和输出类型。
4、可选择交流或直流供电方式。
5、仪表全部采用进口元件、内部采用微处理器进行数学运算，具有高精度、高可靠性。
6、仪表输出可在1-5V和4-20mA之间切换。
主要技术指标
1、精度等级：0.5%FS(标准出厂配置)或0.2%FS(需要定制)
2、分辨率：±1字
3、测量范围：-1999～9999字
4、零点迁移：输入量程的-100%～+100%
5、冷端补偿误差：±1℃
6、断偶保护：断偶保护时间小于2s/FS
7、输出信号：0-10mA(负载电阻<750Ω)；4-20mA(负载电阻<500Ω)；0-5V(负载电阻≥250KΩ)；1-5V(负载电阻≥250KΩ)
8、通信输出：RS485，RS232C
9、仪表使用环境温度：0-50℃/相对湿度：≤85RH；避免强腐蚀气
10、供电电压：AC90-265V/50Hz或DC24V±10%
11、功耗：≤6W(AC220V电源供电)；≤6W(DC24V电源供电)
SWP-202双路温度变送器选型表
SWP-202①-②/③-④⑤-⑥-⑦-⑧
①模块功能
TC 热电偶温度变送器
TR 热电阻温度变送器
②第一路输入信号类型
01 B分度号热电偶
02 S分度号热电偶
03 K分度号热电偶
04 E分度号热电偶
05 T分度号热电偶
06 J分度号热电偶
07 WRe钨铼热电偶
08 Pt100
09 Pt100.1
10 Cu50
11 Cu100
23 万能输入信号
③第二路输入信号类型
01 B分度号热电偶
02 S分度号热电偶
03 K分度号热电偶
04 E分度号热电偶
05 T分度号热电偶
06 J分度号热电偶
07 WRe钨铼热电偶
08 Pt100
09 Pt100.1
10 Cu50
11 Cu100
23 万能输入信号
④第一路输入信号对应的输出方式
1 1-5V
2 4-20mA
6 特殊规格 路输出方式
⑤第二路输入信号对应的输出方式
1 1-5V
2 4-20mA
4 带RS232接口，无第二路输出为4-20mA
5 带RS485接口，无第二路输出为4-20mA
6 特殊规格
⑥输出两路隔离
A 输出两路隔离
B 输出两路不隔离
⑦供电方式
省略 AC220V供电(标准配置)
W DC24V供电
T AC90-260V(开关电源)
⑧显示面板
省略 用户需要单独购买SWP-20PCA编程器修改量程
D 带显示面板(SWP-20SHA显示模块)，可在本机修改温度变送器量程
说明：
1、仪表不带显示面板时，用户不能修改量程和仪表内部参数，仪表输入信号类型和量程需要在订货时提供给生产厂。
2、仪表不带显示面板时无测量值显示。
选型举例
SWP-202TC-03/03-2-2-A-D(K/0-1100℃) SWP-202TR-08/08-2-2-A-D(Pt100/0-400℃)
SWP-202TC-02/02-2-1-B-D(S/0-1300℃) SWP-202TR-09/09-2-1-B-D(Pt100.1/0-150.0℃)

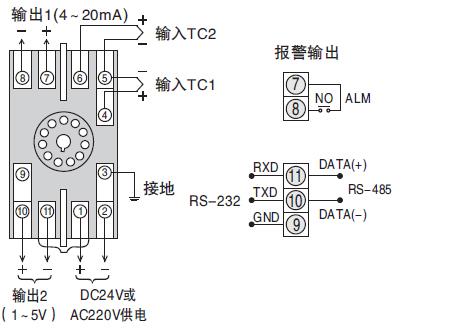

SWP-202TC热电偶温度变送器接线图
SWP-202TR热电阻温度变送器接线图
