现场显示温度变送器

2019/4/9 23:03:34 人评论次浏览分类：温度变送器仪表地址：//www.e-cumulus.com/product/1532.html

YR-ER230-I系列现场显示温度变送器有4位LCD温度值数字显示，可配置1路智能温度变送器或HART温度变送器，数字线性技术，精度0.1%。现场显示温度变送器可单独安装，让温度变送器远离高温和恶劣环境，延长温度变送器使用寿命。

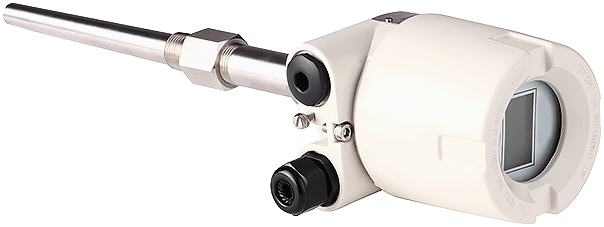

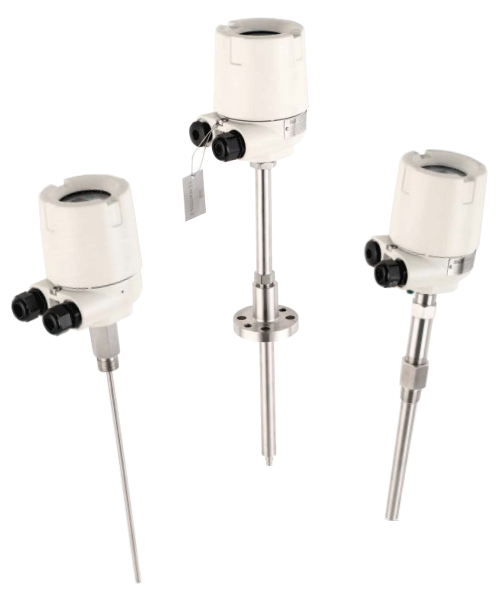

带温度传感器YR-ER230-I
现场显示温度变送器技术参数
1、输入信号类型：热电偶（B、S、R、E、J、K、N、T）、热电阻（Pt100、Cu50）
2、精度等级：≤0.1％FS（测量精度与所设置的测量范围有关）
3、输出信号：二线制4-20mA
4、供电电源：12V-40VDC
5、精度等级：≤0.1％FS（测量精度与所设置的测量范围有关）
6、热电偶输入时补偿精度：±1℃
7、最大负载：max（电源-7.5V）/0.022A（电流输出）
8、报警电流：传感器损坏或传感器断线输出电流3.9mA或22mA（热电偶TC除外）

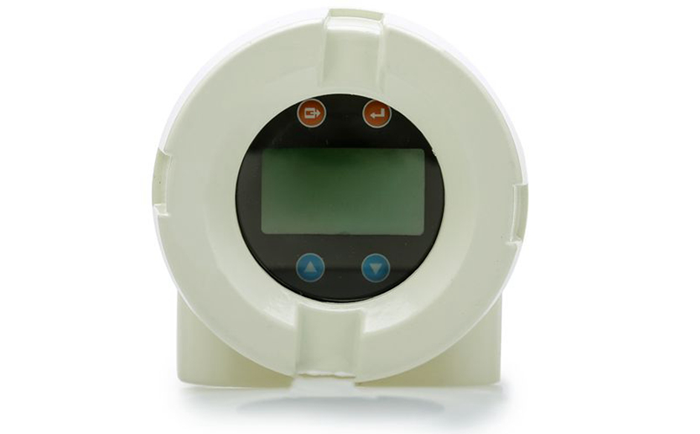

9、显示：4位LCD温度值显示
10、响应时间：≤1s
11、温度漂移：0.01%F.S/℃
12、电磁兼容：GB/T 18268（等同IEC 61326-1）
13、使用温度环境：-10~+60℃
14、绝缘强度（输入、输入之间）：1500VDC；1min
15、绝缘电阻（输入、输出之间）：≥100MΩ

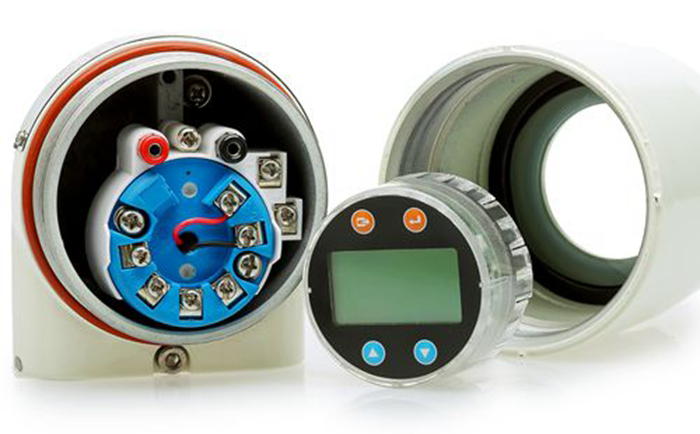

现场显示温度变送器内部安装的温度变送器可以任意配置，可以选用国内或国外任意品牌温度变送器组合成不同性能和价位的产品。

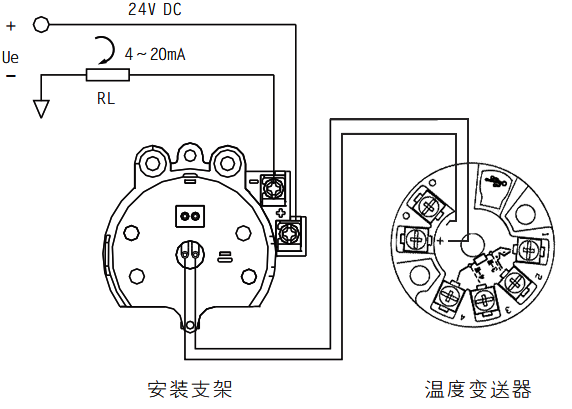

现场显示温度变送器内部安装示意图

YR-ER230-I

现场显示温度变送器选型表

YR-ER230-①-②③-④/⑤-⑥

①代码防爆要求
I 本安型

②代码     温度变送器类型                                说明
A                  隔离型智能温度变送器                                                      内部安装智能温度变送器YR-ER212
B                  非隔离型智能温度变送器                                                   内部安装智能温度变送器YR-ER213
C                  隔离型智能HART温度变送器                                             内部安装HART温度变送器YR-ER211
D                  客户指定品牌的温度变送器                                               内部安装用户定制温度变送器

③代码     输入类型
01                B型热电偶输入
02                S型热电偶输入
03                K型热电偶输入
04                E型热电偶输入
05                T型热电偶输入
06                R型热电偶输入
07                N型热电偶输入
08                Pt100型铂电阻输入
09                Cu50型铂电阻输入

④代码温度变送器量程下限
×× 数字（单位：℃）

⑤代码温度变送器量程上限
×× 数字（单位：℃）

⑥代码     附件                                        说明
N                  无
A                  带YR-ER212、YR-ER213编程软件及串口编程线               可对“温度变送器类型”代码“A”和“B”编程
B                  带HART MODEM及软件                                                  可对HART协议变送器编程
C                  带HART手操器                                                                 可对HART协议产品编程
T                  指定品牌温度变送器的编程软件及编程线                          对指定品牌变送器编程

选型举例
YR-ER230-I-B03-0/1000-A YR-ER230-I-B08-0/400-N
