HART MODEM

2021/4/3 21:16:41 人评论 次浏览 分类:温度变送器  仪表地址://www.e-cumulus.com/product/1192.html

HART转换器又称为HART调制解调器或HART MODEM,广泛用于带HART功能的智能仪表生产组态、现场调试、过程监控等领域,可以和智能压力变送器、HART温度变送器、雷达物位计、流量计、执行器等具备HART功能的仪表设备通信。兼容ABB、SIEMENS、ROSEMOUNT、E+H、HONEYWELL等跨国公司的HART智能仪表和组态调试软件。

YR-ER210系列HART转换器是云南昌晖仪表制造有限公司基于BELL202国际标准研发,完全适用于HART协议信号传输,通过计算机的USB接口发送、接收HART命令,提供完全的物理层接口,可以与任何具备标准HART功能的仪表和设备通信。

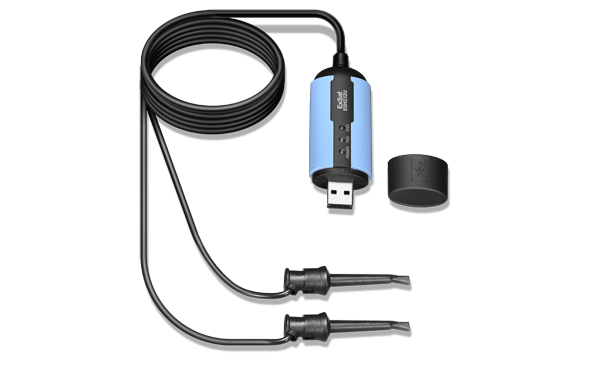

HART转换器

技术规格
1、HART MODEM不需要外部电源单独供电,USB接口供电(5VDC/1mA)
2、接口类型:与PC机兼容的标准USB-A型接口
3、HART连接:2只无极性测试鳄鱼夹
4、HART MODEM使用环境条件:-25~82℃,湿度0%-95%
5、HART转换器输出信号:符合国际标准HART协议,幅度0.5±0.1Vpp正弦波
6、绝缘电阻: ≥30MΩ
7、外部尺寸: 78mm×29mm×18mm
8、连接电缆长度:1.5m


订货型号:YR-ER210-MODEM

产品用法

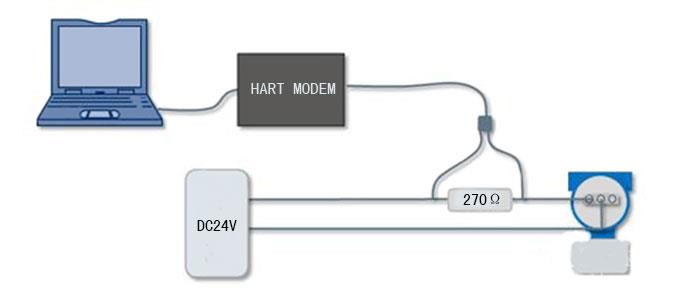

RL=250Ω-1000Ω,通信时采样电阻必须串联在电路中。电阻一般采用300左右即可,太大可能会影响环路电流。HART MODEM连线示意图-//www.e-cumulus.com/product/1192.html
