石油石化和化工行业因其生产过程工艺的特殊性,普遍存在易燃易爆、高温、结晶、腐蚀等复杂工况,在这些行业使用的热电偶和热电阻在结构方面有些专用设计,昌晖仪表在本文对石油石化和化工特殊用热电偶(阻)做简单介绍。

石油石化和化工系统过程特点

石油石化和化工生产过程是原料在一定的操作(温度、压力等)条件下通过物理、化学变化,转变成各种产品的过程,有如下一些特点:
①有的过程介质的腐蚀性、易结晶、冻堵;
②大多数石化化工装置属于易燃易爆区域,要求仪表装置具有防爆防护性能;
③温度范围广,可由-190~1000℃;
④压力范围大,可由-0.1MPa~200MPa;
⑤控制测量点多,要求仪表精度高、反应灵敏、可靠性好。

石油石化和化工行业用的特殊热电偶和热电阻

1、多支多点铠装热电偶
多支多点铠装热电偶是特地为石油化工项目设计制造的最新型的产品。产品的总体结构特点是多支多点,铠装热电偶与固定法兰及接线盒组成一体。铠装热电偶有单支、双支,最多可达18支,每支内的点数有单点、2点,最多可达12点。

铠套直径有φ3、φ4、φ5、φ6或φ8等,接线盒有防爆和非防爆型式。炼油厂的重整装置,选用整体多点热电偶取代了国外产品,测量准确,安全可靠,取得良好的经济效果和社会效益。

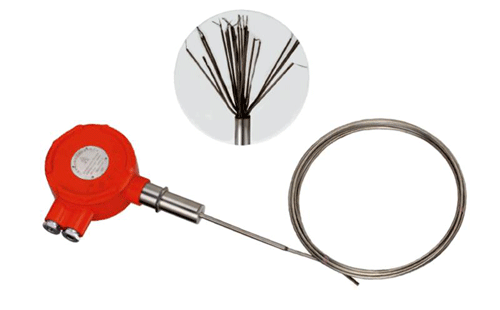

多支多点铠装热电偶

2、整体铠装多点热电偶(可带一体化温度变送器)

整体铠装点热电偶是用来测量石油、化工各种合成塔、反应器等不同层面介质的温度。热电偶的点数有3至9点或更多点,并有隔爆型和带一体化温度变送器。安装连接固定型式,采用固定卡套螺纹或法兰。

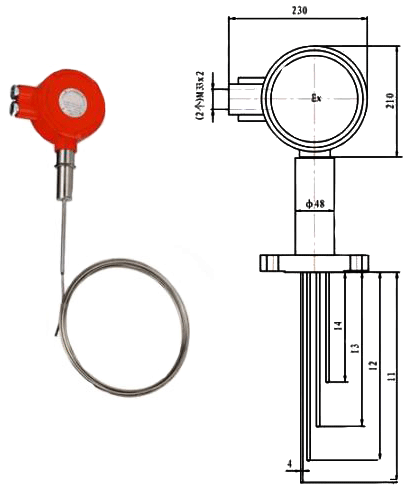

整体铠装多点热电偶
3、吹气式热电偶

吹气式热电偶是在铠装热电偶感温元件和保护管之间构成一定的气路,在气路中通入一定压力的惰性气体(常用为N2),用以排除或带走渗透到热电偶中的高温还原性气体(例如H2),从而减缓了它们对测温元件的侵蚀,延长铠装热电偶的使用寿命,是用于合成氨装置气化炉、转化炉的关键温度传感器。
吹气式热电偶

4、高压型铠装电热偶、热电阻

高压型铠装热电偶、热电阻适用于炼油工程中加氢、催化、裂化装置设备及管道内介质温度检测,传感器采用压着式铠装热电偶、热电阻元件,PN42MPa(2500lb)RJ法兰和锥形整体钻孔式套管组成。

5、管壁表面刀刃型铠装热电偶

刀刃型铠装热电偶是加热炉管表面温度测量的传感器。特别是炼油厂加氢炉炉管表面温度测量,炉管表面温度约570℃,炉膛温度约为1000℃,微负压。采用定位卡将测量端刀刃型热电偶固定在炉壁、炉管表面,以感受该处温度,具有反应快,测量准确的特点。本产品能适应上述测温要求。铠装长度L,导线长度H可任选。

6、管壁表面、炉壁热电偶

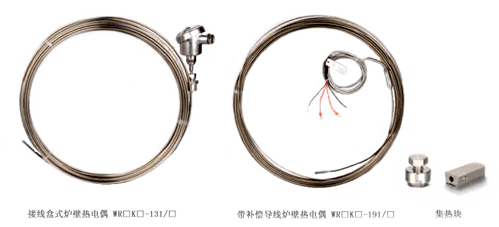

铠装热电偶做成电缆状、带动补偿导线,测温端带有不同曲面R的不锈钢导热板,与被测表面接触固定,固定方式为焊接或螺钉固定。炉壁热电偶用于电站锅炉和其他各种工业炉炉壁和管壁表面温度的测量,铠装直径d、长度L、导线长度H及曲面半径R可任选。


7、抱箍式铠装热电偶(阻)

抱箍式铠装热电偶、热电阻是专为测量各种管道表面温度的传感器,根据被测管道直径选定抱箍大小,拧紧抱箍,使测温元件紧靠管道表面,这种结构安装使用方便,测温准确。
抱箍式热电偶

8、热套式热电偶/热电阻(新开发的产品)

热套式热电偶/热电阻是为进入国际市场设计的温度传感器,万向型结构的元件长度积累误差小,且为隔爆型,元件可以配上各种接 线盒和带显示器的接线盒。同时可以配上各种型式的外套管,满足各种引进工程项目。
