投入式液位变送器

2021/10/30 0:37:17 分类:单晶硅变送器
文章地址://www.e-cumulus.com/product/795.html

投入式液位变送器是昌晖仪表引进国外技术和采用进口压力元件生产的静压液位计,该产品应用于石油、化工、轻制纺、冶金、电力、啤酒和水处理、舰船油罐等行业介质(如水、油)的液位测量。

液位变送器工作原理
用静压测量原理,当静压液位计投入到被测液体中某一深度时,液位传感器迎液面受到的压力公式为:Ρ=ρ×g×H+P0,式中P为液位变送器迎液面所受压力;ρ为被测液体密度;g为当地重力加速度;P0为液面上大气压;H为液位变送器投入液体的深度。同时,通过导气不锈钢将液体的压力引入到传感器的正压腔再将液面上的大气压P0与传感器的负压腔相连,以抵消传感器背面的P0 ,使传感器测得压力为:ρ×g×H。所以通过测取压力P,可以得到液位深度。

投入式液位变送器-//www.e-cumulus.com/product/795.html

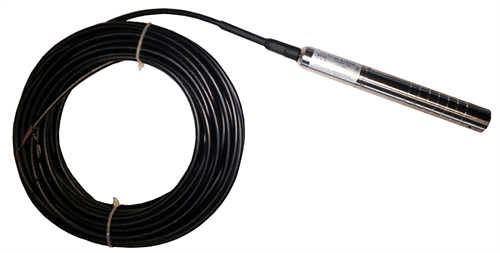

经济型投入式液位变送器外形,型号:YR3101或YR3201

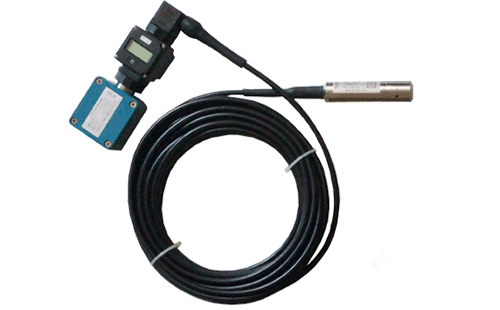

高性能长寿命投入式液位变送器(传感器膜片接液+液晶显示),型号:YR32A1




高性能长寿命投入式液位变送器(传感器膜片不接液+一体式),型号:YR31B1


投入式液位变送器特点

1、使用寿命长
静压液位计膜片采用高技术激光调制电路,传感器外壳采用不锈钢制作。
2、安装方便
仅需将投入式液位变送器探头投入液体中,引出信号线同二次仪表连接就可进行液位测量。
3、温度稳定性好
静压液位计在0-70℃内实现了温度补偿,在信号转换电路中加入温度补偿电路,消除电路温漂对精度的影响,从而提高精度。

主要性能指标
1、投入式液位变送器负载电阻(如下图所示):
2、精度:±0.5%(标准配置)/±0.25%(定制生产)/±0.2%(定制生产)校验量程,包括线性、迟滞性和重复性;
3、测量范围:0-0.5、3、4、5、6、10、20m等;最大测量范围0-100m;最小测量范围0-0.5m
4、静压液位计稳定性:24个月,±0.5%URL
5、测量范围:0-100m
6、环境温度:-20℃~80℃
7、电源:24VDC
8、静压液位计输出:两线制4-20mA


投入式液位变送器安装须知
1、由于罐底或舱底易沉积污泥、油渣等物,建议将测量探头离开罐(舱)底一定高度,以免杂物堵塞探头。
2、在介质波动较大,导气电缆很长的情况下,对探头应采用套筒将其固定,以防探头摆动而影响测量精度。
3、静压液位计侧面安装时,导气电缆弯曲半径应大于10厘米,避免弯曲过度而将导气电缆损坏。
4、投入式液位变送器接地端子应可靠接地,电源屏蔽线应与其相连。
5、测量易爆危险品时,必须严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i”》中的有关规定进行安装。


投入式液位变送器如何安装

1、静压液位计安装在静止的深井、水池中时,通常把内径Φ45mm左右的钢管(不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将投入式液位变送器放入钢管中即可使用。
2、测量流动或有搅拌的液体的液位时,通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将投入式液位变送器放入钢管中即可使用。
3、静压液位计的安装方向为垂直,投入式安装位置应远离液体出入口及搅拌器。
4、在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线

投入式液位变送器使用注意事项

1、静压液位计使用中发现异常,应关掉电源,停止使用,进行检查或向技术部联系(电话:0871-65127691)
2、接供电电源时应严格按照云南昌晖仪表制造有限公司接线说明进行连接。
3、液位变送器运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。

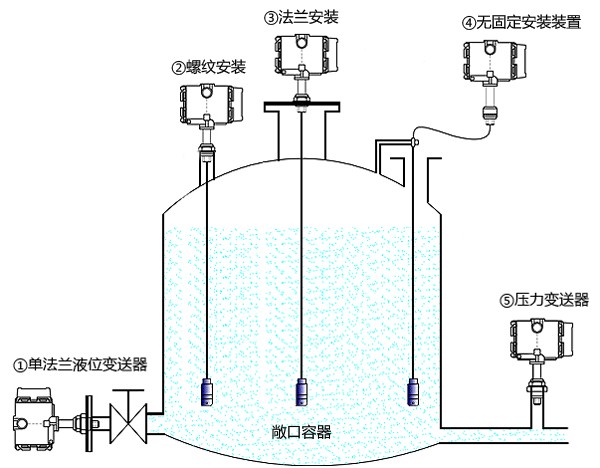

投入式液位变送器安装示意图
投入式液位变送器安装示意图
说明:
①法兰式侧面安装(单法兰液位变送器)
④螺纹式顶部安装(螺纹式投入式液位变送器)
③法兰式顶部安装(法兰式投入式液位变送器)
④挂式安装(标配无固定装置投入式液位变送器)
⑤螺纹式底部安装(螺纹式静压液位计)

投入式液位变送器调试方法
投入式液位变送器在昌晖出厂时已按铭牌标注量程精确校正,只要介质的密度等参数符合铭牌要求,一般无需调整。却需要调整量程或零位,请按以下方法调校:
1、拧下保护盖,外接标准24VDC电源及六位半数字电流表即可调整。
2、在投入式液位变送器没有液体的情况下,调节零点电阻器,使之输出电流4.000mA。
3、投入式液位变送器加液到满量程,调节满程电阻器,使之输出电流20.000mA 。
4、反复以上步骤两三次,直到静压液位计信号正常。
5、请分别输入0%、25%、50%、75%、100%的信号校核误差。
6、对于非水的介质,投入式液位变送器用水校验时,应按实际使用的介质密度产生的压力进行换算。如:介质密度为1.3时,校验1m量程的液位传感器时要用1.3m水位标定。
7、调节完毕,拧紧保护盖。
8、投入式液位变送器的校验周期为每年一次。

投入式液位变送器选型


YR①②③④-⑤/⑥-⑦-⑧


①投入式液位变送器输出信号
[1]:四线制,DC24V供电/4-20mA输出+RS485
[2]:二线制,DC24V供电/4-20mA输出+HART

[3]:二线制,DC24V供电/4-20mA输出(标准配置)


②投入式液位变送器显示表头
[1]:无显示表头(标准配置)
[2]:带液晶显示表头


③投入式液位变送器结构形式
[A]:特殊结构+缆式+传感器膜片接液+10年防渗漏设计+超长使用寿命+高可靠性+3年质保
[B]:特殊结构+缆式+传感器膜片不接液+15年防渗漏设计+超长使用寿命+高可靠性+5年质保
[0]:经济型标准缆式+5年防渗漏设计+18个月质保
[1]:经济型标准一体式(变送器电路在金属壳内,只有信号输出电缆,无显示表头)+5年防渗漏设计+18个月质保
[2]:经济型集气筒式(使用寿命长于普通缆式经济型投入式液位变送器) +5年防渗漏设计+18个月质保


④投入式液位变送器安装形式
[0]:用户特定的安装形式
[1]:无固定安装装置(标准出厂配置)
[2]:固定螺纹安装,用户需要提供螺纹尺寸
[3]:法兰安装,用户需要提供法兰规格尺寸


⑤量程下限值
[0]:量程下限为0


⑥代码  量程上限值
[*]:用户提供(整数数字,单位m)


⑦测量介质密度补充说明
[*]:测介质密度


⑧代码  电缆长度
[*]:写数字(通常电缆长度与量程相等或大于量程) ,单位m


投入式液位变送器最常用型号举例
YR3101-0/5-1-5
无安装装置(标准配置)经济型投入式液位变送器;无显示表头;量程为0-5m;介质密度为1,电缆5m
YR3201-0/5-1.3-5
无安装装置经济型投入式液位变送器;带液晶显示表头;量程为0-5m;介质密度为1.3,电缆5m
