单晶硅多参数差压变送器 YR-ER105

2021/8/31 3:02:41 分类:单晶硅变送器
文章地址://www.e-cumulus.com/product/3949.html

YR-ER105多参数差压变送器采用瑞士原装ROCKSENSOR单晶硅压力传感器和电路生产,集差压变送器、温度测量、压力测量、流量积算于一体,用于测量液体、气体或蒸汽的质量流量以及压差,然后将其转变成4-20mA-电流信号输出或485信号输出。
单晶硅多参数差压变送器
多参数差压变送器标准规格

(以标准零点为基准调校量程,不锈钢316L膜片,填充液为硅油)

1、多参数差压变送器技术参数

①调量程的参考精度
(包括从零点开始的线性、回差和重复性)
YR-ER105-B:±0.075%
YR-ER105-C:±0.1%
若TD>10(TD=最大量程/调节量程)则为:YR-ER105-B为±(0.0075×TD)%;YR-ER105-C为±(0.01×TD)%
②环境温度影响
-25℃~65℃时总影响量为:±(0.15×TD+0.05)%×Span;每10℃之间±0.08%×Span(TD=1时)
-40℃~-25℃和65℃~85℃时总影响量为:±(0.2×TD+0.05)%×Span
③过范围影响
±0.075%×Span
④静压影响
±(0.05%URL+0.075%Span)/10MPa
⑤过压影响
±0.1%×Span/10MPa
⑥稳定性
±0.1%×Span/3年
⑦电源影响
±0.001%/10V(12-36VDC),可忽略不计

2、多参数差压变送器功能规格

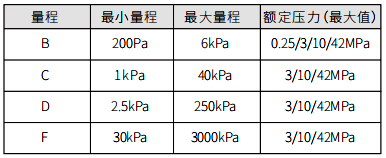

①差压传感器量程

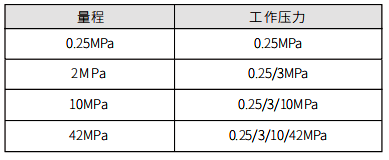

②静压传感器量程


③量程限

在量程的上下限范围内,可以任意调整。
建议选择量程比尽可能低的量程代码,以优化性能特征。
④零点设置
零点和量程可以调节到表中测量范围内的任何值,只要:标定量程≥最小量程
⑤安装位置影响
与膜片面平行方向的安装位置变化不会造成多参数差压变送器零漂影响,若多参数差压变送器安装位置与膜片面超过90°的变化,会发生<0.4kPa范围内的零位影响,可以通过多参数差压变送器调节调零校正。无量程影响。
⑥输出
二线制,4-20mA+HART输出,HART协议加载在4-20mA信号上
输出信号极限:Imin=3.9mA,Imax=20.5mA
4线制,脉冲输出,RS485数字信号输出
⑦报警电流(模式可设置)
低报模式(最小):3.6mA
高报模式(最大):21mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式
⑧响应时间
放大器部件阻尼常数为0.1s;传感器时间常数为0.1m-1.6s,取决于多参数差压变送器量程及量程比。附加的可调时间常数为0.1-60s。对非线性输出(如平方根功能)的影响取决于该功能,并可据此计算。
⑨预热时间
多参数差压变送器预热时间<15s
⑩环境温度
-40~85℃;多参数差压变送器带液晶显示、氟橡胶密封圈时-20~65℃
⑪储存温度/运输温度
-50~85℃;多参数差压变送器带液晶显示时:-25~85℃
⑫工作压力(硅油)
额定工作压力分为:0.25MPa、3MPa、10MPa、42MPa四档
⑬静压极限
从3.5kPa绝对压力至额定压力,保护压力可大于额定压力的1.5倍,同时加于多参数差压变送器两侧。
⑭单向过载极限
多参数差压变送器单向过载可达额定压力
⑮电磁兼容性(EMC)
电磁兼容性

多参数差压变送器选型表


YR-ER105-①②③④⑤⑥⑩⑫⑬⑭⑮⑰

①多参数差压变送器精度

[B]:基本误差±0.075%
[C]:基本误差±0.1%

②多参数差压变送器量程

[B]:0-200Pa~6kPa(0-20~600mmH2O)/(0-2~60mbar)
[C]:0-1kPa~40kPa(0-100~4000mmH2O)/(0-100~400mbar)
[D]:0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
[F]:0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)

③静压传感器

[1]:42MPa
[2]:10MPa
[3]:3MPa

④多参数差压变送器膜片材质/填充液

[A]:不锈钢316L/硅油
[B]:不锈钢316L/氟油
[C]:哈氏合金C/硅油
[D]:锈钢316L镀金/硅油
[L]:不锈钢316L镀金/氟油

⑤多参数差压变送器过程连接

[N]:1/4英寸NPT及7/16英寸UNF螺纹孔/无泄放阀
[B]:1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰后部端面
[U]:1/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰侧面上部
[D]:/4英寸NPT及7/16英寸UNF螺纹孔/泄放阀装于法兰侧面下部

⑥多参数差压变送器接液密封材质

[N]:丁腈橡胶(NBR)
[F]:氟橡胶(FKM)
[P]:聚四氟乙烯(PTFE)

⑦多参数差压变送器特殊功能

[N]:无
[O]:禁油处理(氧气测量限氟油填充液、氟橡胶密封圈、<6MPa、<60℃)
[P]:防雷击功能
[X]:定制功能

⑧多参数差压变送器安装支架

[N]:无
[1]:不锈钢
[2]:镀锌碳钢

⑨多参数差压变送器过程连接附件

[N]:无
[1]:1/2英寸NPT内螺纹不锈钢椭圆形法兰
[2]:M20×1.5|外螺纹不锈钢丁字形接头

⑩液晶显示

[N]:无
[2]:LCD背光液晶显示(-20℃)

⑪多参数差压变送器供电电源

[N]:外部供电24V(电流输出必选)
[1]:内部锂电池供电

⑫多参数差压变送器信号输出

[N]:4-20mA(需外接DC24V电源)
[1]:RS485数字信号

⑬多参数差压变送器组态选项

[N]:客户组态
[A]:工厂安装客户组态表组态

⑭位号标牌

[N]:
[1] :位号标于铭牌内
[2]:悬挂式不锈锅标牌

⑮多参数差压变送器使用说明书

[C]:中文
[E]:英文

⑯多参数差压变送器防爆选项

[N]:基本型
[A]:本安型Ex ia ⅡC T6 Ga
[D]:防爆型Ex d ⅡC T6 Gb

⑰壳体选项

[N]:铝合金壳体,电气接口M20×1.5
[T]:铝合金壳体,电气接口NPT1/2(无电缆引入装置及盲堵)
[S]:不锈钢316L壳体,电气接口M20×1.5


多参数差压变送器选型举例

例:YR-ER105-BC2ABNN112NNN1CNN
[B]:多参数差压变送器基本误差±0.075%
[C]:量程为0-1kPa~40kPa(0-100~4000mmH2O)
[2]:静压传感器为10MPa
[A]:多参数差压变送器接液部分为不锈钢316L膜片,填充液为硅油
[B]:1/4英寸NPT的过程连接接口,7/16英寸UNF螺纹安装孔,泄放阀装干法兰后部端面
[N]:接液密封圈为丁腈橡胶(NBR)
[N]:多参数差压变送器无特殊功能
[1]:不锈钢安装支架
[1]:多参数差压变送器配1/2英寸NPT内螺纹不锈钢椭圆形法兰
[2]:LCD背光液晶显示(-20℃)
[N]:外部24V供电
[N]:输出4-20mA
[N]:多参数差压变送器由客户组态
[1]:多参数差压变送器位号标于铭牌内
[C]:多参数差压变送器中文使用说明
[N]:基本型(非防爆)
[N]:多参数差压变送器为铝合金壳体,电气接口M20×1.5



说明书下载   选型样本下载
