压力变送控制器SWP-XEY100

2022/1/8 0:11:13 分类:单晶硅变送器
文章地址://www.e-cumulus.com/product/2634.html

昌晖仪表生产的压力变送控制器SWP-XEY100采用铝合金外壳和进口扩散硅压力传感器,抗腐蚀,抗过载,稳定性好,精度高,SWP-XEY100集测量/显示/变送/控制/通讯为一体,可用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制。压力变送控制器SWP-XEY100可替代指针压力表或远传压力表等产品。
压力变送控制器SWP-XEY100
SWP-XEY100技术指标

测量范围:0-60MPa
精度:0.5%(标配)或0.2%
显示:4位LED显示
输出特性:带上下限控制或报警输出(继电器触点容量3A/250VAC;SSR可控硅触发信号0.5A/400V;SCR固态继电器触发信号300mA/6V)
通讯功能:RS485或RS232
适用环境:相对湿度≤90%,温度-10~50℃
介质温度:-20℃~+70℃
连接方式:M20×1.5或按照用户要求定制生产
外形尺寸:φ100×60mm
压力变送控制器SWP-XEY100外形

SWP-XEY100工作原理

压力变送控制器SWP-XEY100通过压力传感器把压力信号变为电信号,再由前置放大器把此电信号放大滤波,送往CPU的A/D转换模块进行模拟量到数字量的变换,最后由CPU进行数据处理并显示及PWM输出。

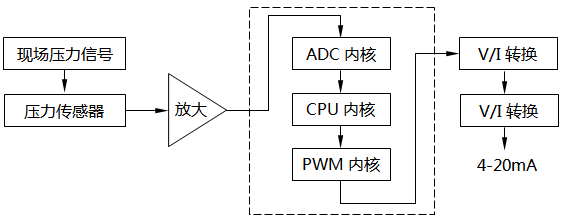

SWP-XEY100工作原理
SWP-XEY100接线图

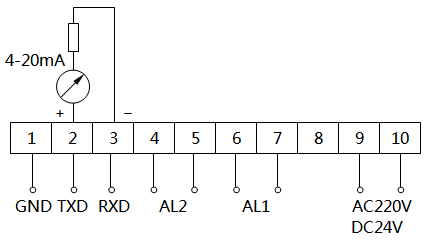

SWP-XEY100接线图
压力变送控制器SWP-XEY100选型表


SWP-XEY100-①②③-④-⑤-⑥⑦-⑧

①SWP-XEY100通讯方式
[2]:RS232
[8]:RS485

②SWP-XEY100输出方式

[00]:无输出
[01]:继电器
[02]:4-20mA
[03]:0-10mA
[04]:1-5V
[05]:0-5V
[06]:SCR输出
[07]:SSR输出
[08]:特殊规格
[09]:SOT输出(SOT:内置固态继电器3A/250V)

③SWP-XEY100过程连接方式和材料

[R]:外螺纹G½(1Gr18Ni9Ti)
[G]:外螺纹M20×1.5(1Gr18Ni9Ti)

④SWP-XEY100外壳类型

[A]:铝外壳/LED现场指示/防护等级IP65

⑤SWP-XEY100测量范围/量程调节范围

[D5]:0-20kPa/10.0-20kPa
[D6]:0-25kPa/12.0-30kPa
[D7]:0-40kPa/12.0-40kPa
[D8]:0-60kPa/20.0-60kPa
[E1]:0-100kPa/30.0-100kPa
[E2]:0-160kPa/60.0-200kPa
[E3]:0-200kPa/60.0-200kPa
[E4]:0-250kPa/12.0-400kPa
[E5]:0-400kPa/12.0-400kPa
[F1]:0-0.6MPa/0.2-0.6MPa
[F2]:0-1.0MPa/0.3-1.0MPa
[F3]:0-1.6MPa/0.6-2.0MPa
[F4]:0-2.0MPa/0.6-2.0MPa
[F5]:0-2.5MPa/1.2-4.0MPa
[F6]:0-4.0MPa/.2-4.0MPa
[F7]:0-6.0MPa/2.0-6.9MPa
[H1]:0-10MPa/3.0-10MPa
[H2]:0-20MPa/6.0-20MPa
[H3]:0-25MPa/6.0-25MPa
[H4]:0-40MPa/6.0-40MPa
[H5]:0-60MPa/6.0-60MPa

⑥SWP-XEY100第一报警

[N]:无报警
[H]:上限报警
[L]:下限报警

⑦SWP-XEY100第二报警

[N]:无报警
[H]:上限报警
[L]:下限报警

⑧SWP-XEY100供电方式

[N]:AC220V供电(可省略)
[W]:DC24V供电
选型举例:SWP-XEY100-002-A-D8-HL-W   0-60kPa
