吹扫装置与恒流阀

2022/7/23 19:31:02 分类:单晶硅变送器
文章地址://www.e-cumulus.com/product/3099.html

吹扫装置是采用金属管浮子流量计或玻璃转子流量计与恒流阀配合配合,构成流量吹扫装置,现实流量测量并确保流量恒定输出。吹扫装置是吹气式液位计的核心构成部分之一。

由于浮子流量计安全可靠,测量精确稳定的特点,因此,昌晖仪表生产的吹扫装置对于入口或出口压力变化时,能够确保流量恒定输出,可以广泛应用于石油炼制、化工、乙烯、化肥、钢铁、化纤等行业变送器的吹扫、差压法液位测量等过程控制中。

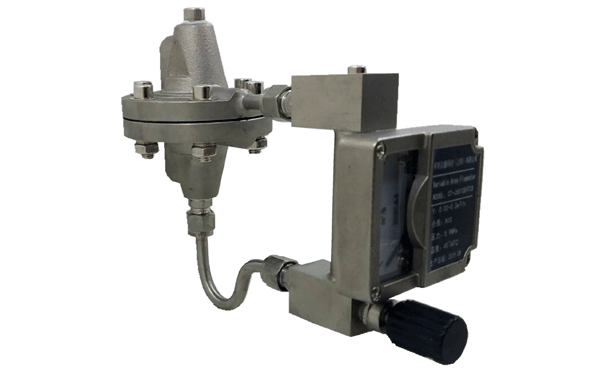

吹扫装置

吹扫装置典型应用

昌晖吹扫装置的设计结构完全满足工业控制的要求,安装使用条件完全符合仪表测量技术的要求。
1、陪在供气压力变化条件下的典型应用
2、在出口压力发生变化下的液位测量(吹气式液位计)
3、在出口压力发生变化下的密度测量
4、在差压变送器测量流量时的典型应用
关于吹扫装置典型运用可阅读文章《四张图弄懂吹扫装置典型应用》技术文章。


吹扫装置工作原理

根据吹扫装置结构示意图(以恒定入口压力为例)可以看出:

吹扫装置结构示意图

弹性膜片收到向上的作用力为:P2A+P1a  ............................公式(1)

弹性膜片收到向上的作用力为:P3A+P2a+F  .......................公式(2)
在压力处于平衡状态时,即P2A+P1a=P3A+P2a+F  ..........公式(3)
作为压力调节器膜片的差压P2-P3,我们可以得到以下的等式:P2-P3=F/A-a/A(P1-P2) ....................公式(4)
由于a<A,所以a/A(P1-P2)可以忽略不计,由于F和A都是恒定值,所以:C(恒定值)=P2-P3,当测量介质时不可以压缩的液体时,(恒定入口压力)调节器变化可以使用出口压力。对于公式(4)中,由于P1是恒定的,P3是变化的,因此,P3变为:P3+△P,P2变为P2+△P,所以C(恒定值)=P2-P3。

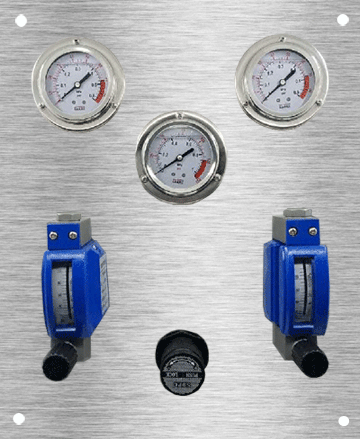

 双路吹扫装置(配金属管浮子流量计)

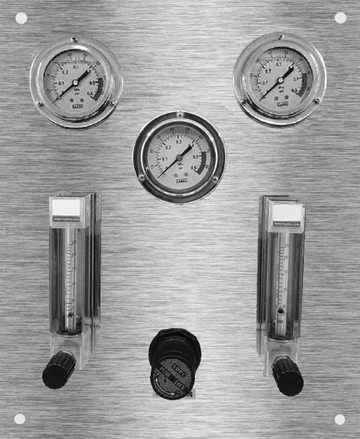

双路吹扫装置(配玻璃管浮子流量计)

双路吹扫装置侧面
双路吹扫装置侧面

吹扫装置特点

◆吹扫装置有单路、双路和多路形式可选
◆吹扫装置有单标安装、面板安装、柜式安装可选
◆进出气口过程连接有1/4NPT、考套、螺纹、法兰连接可选
◆开关信号输出、4-20mA信号输出可选
◆金属结构,简单、坚固、美观
◆可以测量过程温度低于200℃
◆可以测量过程压力低于6.4MPa
◆流量、压力(可选)现场指示
◆采用浮子流量计
◆可选配精密微型针型阀,方便、灵活,便于现场流量调节

吹扫装置技术参数

吹扫装置技术参数
吹扫装置流量表
标校条件:水(20℃),空气(20℃,0.1013MPa),实际介质量程将根据条件进行计算转换。
◆配用玻璃管浮子流量计
配用玻璃管浮子流量计

◆配用金属管浮子流量计



 ◆配用的恒定入口压力恒流阀和恒定出口压力恒流阀


恒定入口压力恒流阀
恒定入口压力恒流阀

恒定出口压力恒流阀
恒定出口压力恒流阀
