智能调节器 SWP-ND805

2021/11/18 3:47:57 分类:调节器
文章地址://www.e-cumulus.com/product/139.html

香港昌晖自整定智能调节器适用于压力、流量、液位、PH值等单回路过程控制,调节器高精度、稳定可靠,可根据被控对象自整定PID控制参数。

智能调节器特点
1、智能调节器采用了多项国际先进技术,输入采用数字校正及自校准技术,测量精度高,低温漂和时漂引起的测量误差。仪表采用了国内外进口元器件,并采用了多重保护和隔离设计,抗干扰能力强、可靠性高。
2、智能调节器采用经典PID控制算法,控制精度稳定,具备自整定功能,仪表输出采用模块化硬件结构设计,可通过更换不同的功能模块实现多种控制方式。PID控制输出可选4-20mA电流、0-5V、SSR驱动、单/三相SCR过零触发和单相SCR移相触发等多种方式,另有两路报警输出功能,还可选配变送输出,或标准通讯接口(RS485或RS232C)。
3、手/自动无扰切换功能。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。
4、智能调节器具有多类型输入功能,仪表调节器可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻),大大减少了备表的数量。其适用范围非常广泛,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示,并配合各种执行器对变频器、电动调节阀门等进行PID调节和控制、报警控制。
5、智能调节器为高亮度双数码显示,PV窗口显示测量值,SV窗口显示设定值或者控制输出值,仪表显示清晰直观。
6、智能调节器还具有零点和满度修正、冷端补偿、数字滤波、传感器故障处理、通讯接口、输出限幅、开关量输出等功能。
7、仪表精度0.5%;双屏LED显示(PV显示测量值;SV显示控制目标值或PID输出百分值)。


昌晖调节器

智能调节器特殊技术

控制输出方式:PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度:±0.5%FS+1位数max。设定值与显示值匹配,无相对误差
智能调节器比例范围:0.0%-100.0%(单位:0.1%)
积分(复位)时间:0-9,999s(单位:1s)
微分(比率)时间:0-9,999s(单位:1s)
控制周期:1、2、4、6、15、30、60、120、240s(单位:1s)
采样周期:0.5s

SWP-ND805
SWP-ND805仪表尺寸:160×80×140mm
SWP-ND805开孔尺寸:152×76mm
SWP-ND805仪表重量:400g

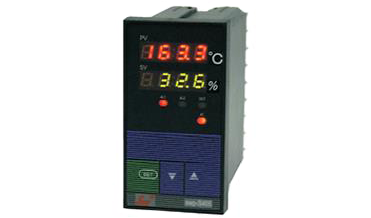

SWP-NS805
SWP-NS805仪表尺寸:80×160×140mm

SWP-NS805开孔尺寸:76×152mm
SWP-NS805仪表重量:400g


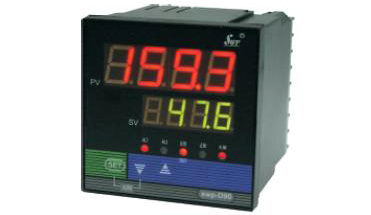

SWP-ND905
 SWP-ND905仪表尺寸:96×96×140mm
SWP-ND905开孔尺寸:92×92mm
SWP-ND905仪表重量:400g

SWP-ND405
SWP-ND405仪表尺寸:96×48×140mm
SWP-ND405开孔尺寸:92×44mm
SWP-ND405仪表重量:240g

SWP-NS405
  SWP-NS405仪表尺寸:48×96×140mm
SWP-NS405开孔尺寸:44×92mm
SWP-NS405仪表重量:240g

SWP-ND705
SWP-ND705仪表尺寸:72×72×110mm

SWP-ND705开孔尺寸:68×68mm
SWP-ND705仪表重量:240g

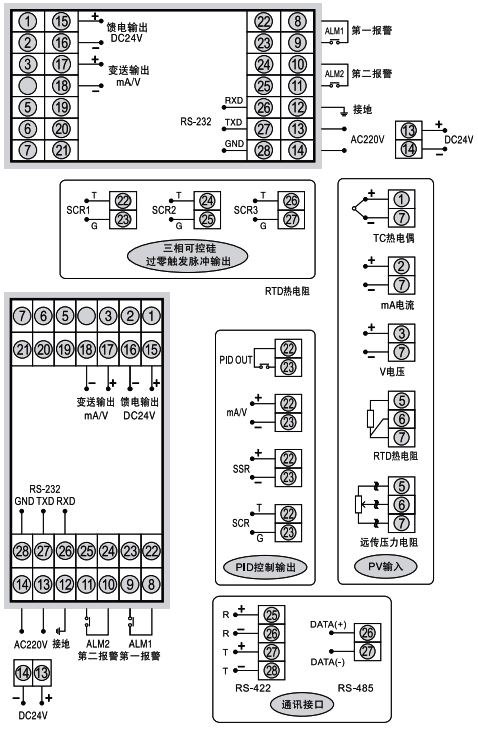

SWP-ND805横式智能调节器接线图
SWP-ND805智能调节器接线图

SWP-ND905方形智能调节器接线图

SWP-ND905方形智能调节器接线图

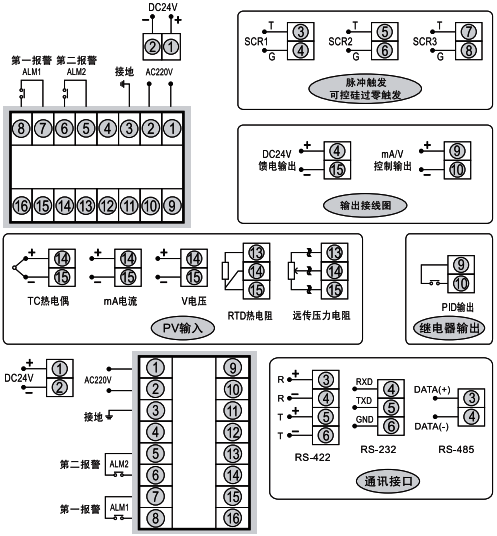

SWP-ND405横式智能调节器接线图

SWP-ND405横式智能调节器接线图

SWP-ND705方形智能调节器接线图

SWP-ND705方形智能调节器接线图

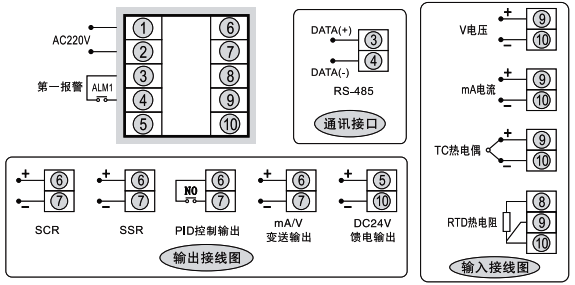

SWP-ND105方形智能调节器接线

SWP-ND105智能调节器接线图

昌晖仪表制造有限公司是SWP系列智能调节器生产工厂,我们的无超调人工智能控制算法、控制效果、PID参数自整定和调节器质量在新一代高可靠性调节器中呈现,是您自动调节系统稳定可靠运行的保障,尤其是YR-GAD系列0.2%精度人工智能调节达到欧美进口调节器一样的控制效果和高可靠性,是过程控制和温度控制的高性价比调节器。

SWP系列智能调节器选型表


SWP-①②-③④⑤-⑥-⑦⑧-⑨-⑩

外形特征

[ND1]:48×48mm
[ND4]:96×48mm
[NS4]:48×96mm
[ND7]:72×72mm
[ND8]:160×80mm
[NS8]:80×160mm
[ND9]:96×96mm
[NT8]:160×80mm(横式光柱自整定PID控制)
[ST8]:80×160mm(竖式光柱自整定PID控制)

控制作用

[05]:自整定经典PID控制算法的PID控制

通讯方式

[0]:无通讯
[2]:RS232
[3]:打印口
[4]:RS422
[8]:RS485
[9]:特殊规格(按用户要求定制)

④智能调节器输出

[1]:开关量控制输出
[2]:4-20mA控制输出
[3]:0-10mA控制输出
[4]:1-5V控制输出
[5]:0-5V控制输出
[6]:SCR可控硅过零触发脉冲输出/0.5A/ 400V
[7]:SSR固态继电器控制信号输出/6-24V/30mA(电压不可调)
[8]:特殊规格控制输出/按用户要求定制
[9]:SOT双向可控硅控制输出/5A/400V

⑤智能调节器变送输出

[0]:无变送输出(标准配置)
[2]:4-20mA控制输出
[3]:0-10mA控制输出
[4]:1-5V控制输出
[5]:0-5V控制输出
[8]:特殊规格(用户定制)

输入信号类型

[××]: 详见“仪表输入类型表”
报警输出1

[N]:无报警
[H]:上限报警(标准配置)
[L]:下限报警
报警输出2

[N]:无报警
[H]:上限报警
[L]:下限报警(标准配置)
[G]:偏差内报警
[A]:偏差外报警
[D]:LBA报警

馈电输出

[N]:无馈电
[P]:DC24V馈电输出(给两线制4-20mA变送器供电)

仪表电源

[省略]:AC220V供电
[T]:AC85-260V开关电源供电
[W]:DC24V开关电源供电
智能调节器输入类型
智能调节器输入类型
注1:SWP-ND105报警输出只有一个。
注2:调节器控制输出为PID控制。调节器变送输出为测量值对应的变送输出。SWP-ND405-020及SWP-NS405-020系列只能选择PID控制输出。
注3:同种分度号,选型代码和仪表编程代码不同,在仪表设定时请注意。

智能调节选型举
SWP-NS805-020-12-HL-P
智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为80×160mm竖式


SWP-ND805-020-12-HL-P
智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为160×80mm横式


SWP-ND905-020-12-HL-P
方形智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为96×96mm方形


SWP-NS405-020-12-HL-P
智能调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为48×96mm竖式


SWP-ND405-020-12-HL-P
智能自整定调节器,无通讯和变送输出,PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为96×48mm横式


SWP-NS805-022-12-HL-P
智能自整定调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为80×160mm竖式


SWP-ND805-022-12-HL-P

智能自整定调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为160×80mm横式


SWP-ND905-022-03-HL
智能调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为k型热电偶,仪表带上、下限报警输出,仪表电源为AC220V,仪表外型为96×96mm方形


SWP-NS405-022-08-HL

智能调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为Pt100,仪表带上、下限报警输出,仪表电源为AC220V,仪表外型为48×96mm竖式


SWP-ND405-022-12-HL-P
智能自整定调节器,无通讯,变送输出和PID控制输出为4-20mA,输入信号为4-20mA,仪表带上、下限报警输出,带DC24V馈电输出,仪表电源为AC220V,仪表外型为96×48mm横式

说明书下载   选型样本下载
