电炉、窑炉、工业路等行业需要精密温度控制,控制效果好的温控器、移相触发器和可控硅是整套温度控制系统的核心控制部件。昌晖移相触发器应用单片机智能技术,功能强大且高可靠性,具有锯齿波线性好、移相范围宽、控制方式简单,相位输出保护、输出电流大等优点。移相触发器分为单相移相触发器和三相移相触发器,适用于双向可控硅、两个单向可控硅反并联等交流半控、全控等桥式线路的相位控制。

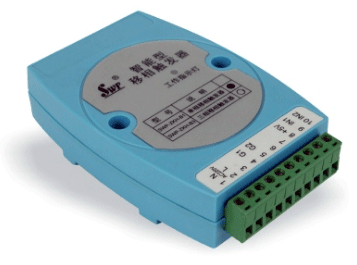

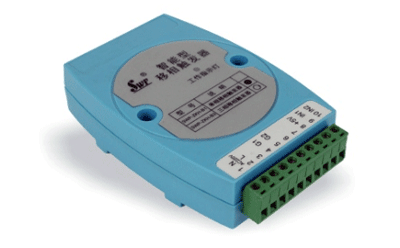

 SWP-ZKH移相触发器YR-ZKH移相触发器
移相触发器特点
1、移相触发器带显示面板,可在现场直接修改参数以适应不同工况。
2、移相触发器采用计算机技术进行线性化功率修正,但负载为阻性时,其输出功率与输入信号成正比。
3、移相触发器具有移相控制功能,既可由面板手操,也可由外接电位器设定,或跟踪模拟输入值。
4、移相触发器采用全光电隔离及“烧不坏”技术,可靠性高,对输入端干扰小
5、移相触发器具有电流或电压信号输入,同时输入可随时标定零点和满度以适应不同要求。
6、移相触发器具有内部限流设定或电位器限流设定功能。
7、电流反馈或延迟时间可调的软启动/软停止技术,可适应硅钼棒、钨丝、电动机及感性负载
8、移相触发器具有轻微过流、较大过流、三相不平衡、缺相报警等功能。
9、移相触发器连接方式多样,适用于可控硅不同应用组合。
10、安装于DIN35mm导轨上。

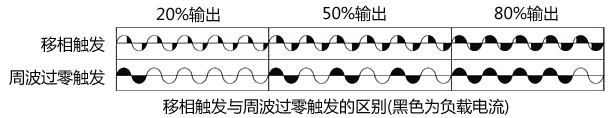

移相触发与周波过零触发的区别

移相触发器
技术参数

1、工作电源:AC220V±20V;50Hz±5%。
2、工作环境:温度:0-50℃;湿度:10-85%RH(无结露);无强磁场;无强烈振动。
3、输入信号:电流(4-20mA或0-10mA);电压(1-5V或0-10V)。
4、输出能力:驱动可控硅(触发脉冲4V/200mA,0.1mS)。
5、安装方式:导轨式安装。
6、安装尺寸

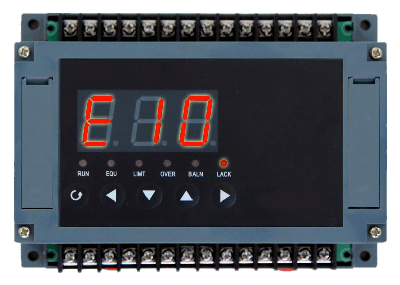

①YR-ZKH-B1单相移相触发器安装尺寸:155(宽)×110(高)×60(深)mm

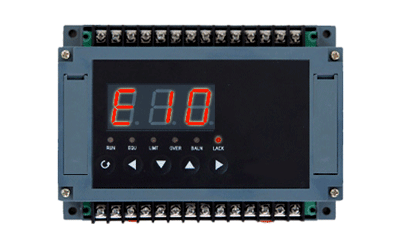

YR-ZKH-B1单相移相触发器

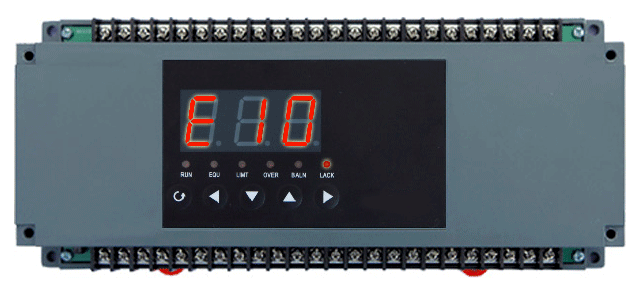

②YR-ZKH-B3三相移相触发器安装尺寸:250(宽)×110(高)×64(深)mm
YR-ZKH-B3三相移相触发器


③无显示面板SWP-ZKH-B1单相移相触发器安装尺寸:71(宽)×110(高)×60(深)mm

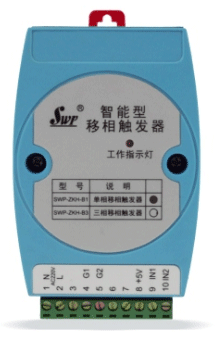

SWP-ZKH-B1单相移相触发器                                    SWP-ZKH-B1

④无显示面板SWP-ZKH-B3三相移相触发器安装尺寸:71(宽)×110(高)×60(深)mm

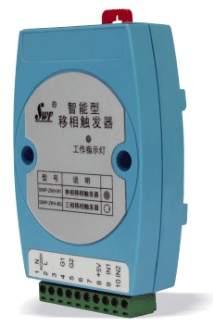

SWP-ZKH-B3三相移相触发器                            SWP-ZKH

移相触发器接线图

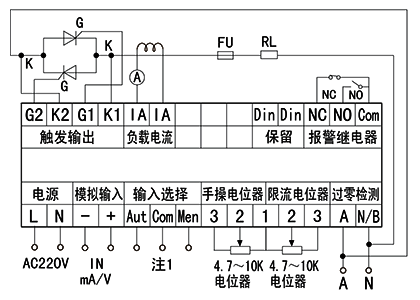

①YR-ZKH-B1-KP1型单相移相触发器接线图(单向可控硅反并联)
YR-ZKH-B1-KP1型单相移相触发器接线图

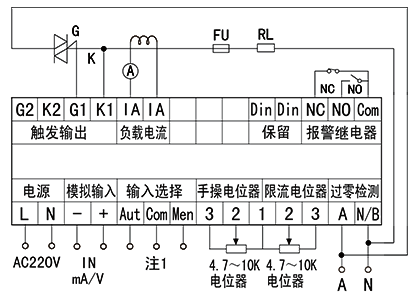

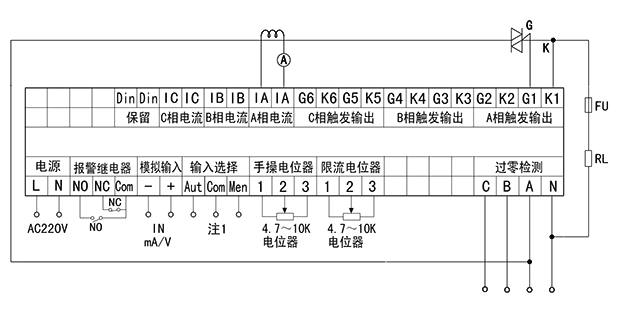

②YR-ZKH-B1-KS1型单相移相触发器接线图(双向可控硅)
YR-ZKH-B1-KS1型单相移相触发器接线图


③YR-ZKH-B1-KZ1型单相移相触发器接线图(半控桥式整流)
YR-ZKH-B1-KZ1型单相移相触发器接线图

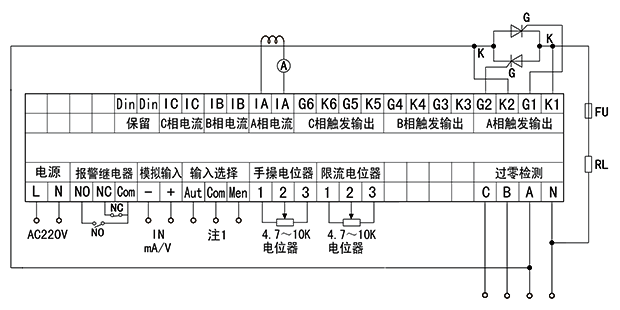

④YR-ZKH-B3-KP1型三相移相触发器接线图(单控+单向可控硅反并联)
YR-ZKH-B3-KP1型三相移相触发器接线图

⑤YR-ZKH-B3-KS1型三相移相触发器接线图(单控+双向可控硅)
YR-ZKH-B3-KS1型三相移相触发器接线图

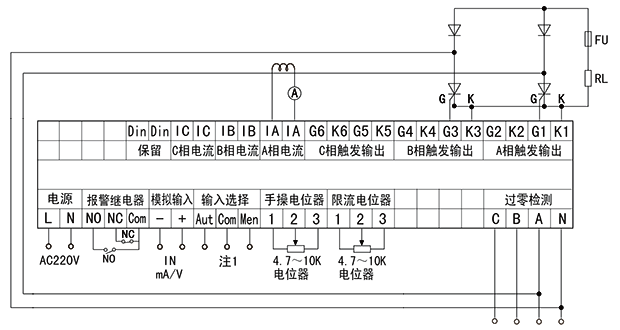

⑥YR-ZKH-B3-KZ1型三相移相触发器接线图(单控+半控整流)
YR-ZKH-B3-KZ1型三相移相触发器接线图

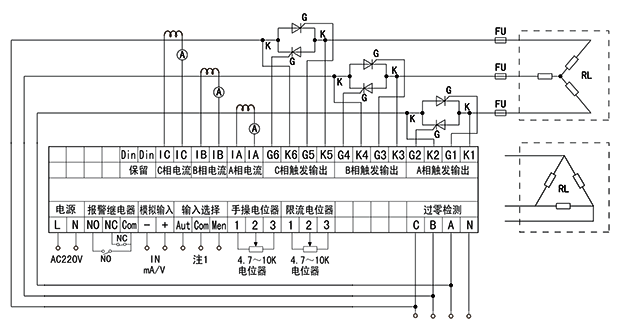

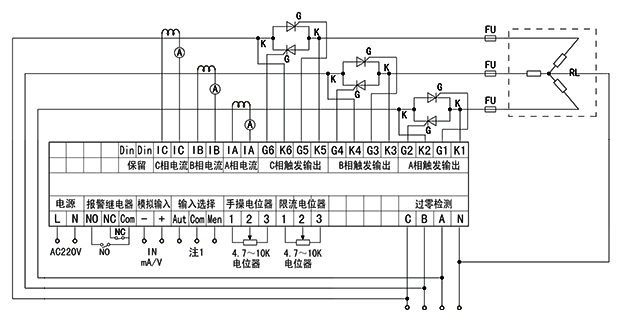

⑦YR-ZKH-B3-KP3型三相移相触发器接线图(全控+单向可控硅反并联,△形接法或Y形接法星点不接N)

YR-ZKH-B3-KP3型三相移相触发器接线图

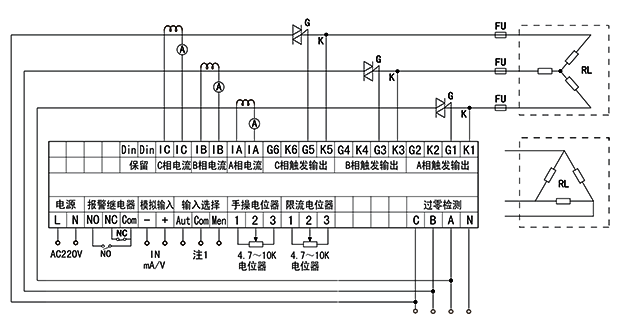

⑧YR-ZKH-B3-KS3型三相移相触发器接线图(全控+双向可控硅,△形接法或Y形接法星点不接N)
YR-ZKH-B3-KS3型三相移相触发器接线图


⑨YR-ZKH-B3-KY3型三相移相触发器接线图(半控+单向可控硅与整流管反并联,△形接法或Y形接法星点不接N)

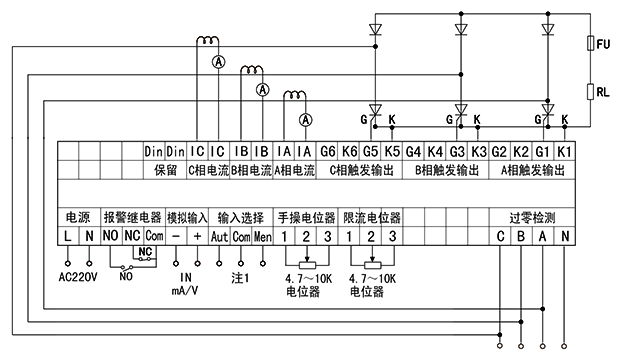

⑩YR-ZKH-B3-KZ3型三相移相触发器接线图(半控+三相半控整流)

YR-ZKH-B3-KZ3型三相移相触发器接线图
YR-ZKH-B3-KP4型三相移相触发器接线图(单向可控硅反并联,Y形接法星点接N)

YR-ZKH-B3-KP4型三相移相触发器接线图

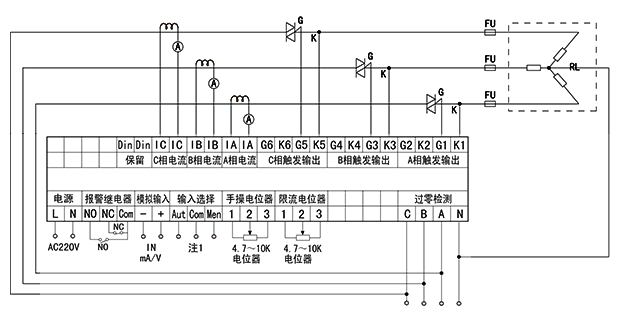

⑫YR-ZKH-B3-KS4型三相移相触发器接线图(双向可控硅,Y形接法星点接N)

YR-ZKH-B3-KS4型三相移相触发器接线图

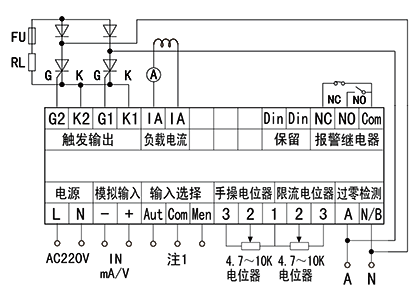

⑬SWP-ZKH-B1型单相移相触发器接线图(单向可控硅移相触发)

⑭SWP-ZKH-B1型单相移相触发器接线图(双向可控硅移相触发)
⑮SWP-ZKH-B1型单相移相触发器接线图(单向可控硅反并联移相触发)
