64段液晶可编程序调节器 SWP-LCD-NP

2021/12/4 19:44:51 分类:调节器
文章地址://www.e-cumulus.com/product/146.html

SWP-LCD-NP 64段液晶可编程序调节器是采用微处理器大屏幕液晶图形显示板和中文界面的智能化多功能二次仪表,可按预先设置的程序,分段对被控参量自动进行监测、控制,记录与远传,适用于进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵、窑炉升温快)。可根据生产过程的要求,按照一定的曲线进行控制,最多可分六十四段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为精确可靠。

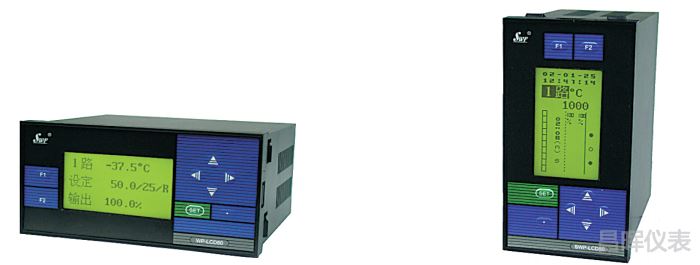

64段液晶可编程序调节器
特点
1、液晶可编程调节器以微处理器为核心部件的一种新型调节器。它的各种功能可以通过改变程序(编程)的方法来实现。
2、液晶64段PID可编程调节器在硬件上采用内带快闪内存的存储器的新型微处理器,扩充了大容量的数据存储区,显示器采用大屏幕液晶图形显示板,软件上引入中文windows的框剪思路,并采用了数据压缩技术,仪表可按与先设置的程序,分段对控制参量自动进行测量、控制、记录和远传。适用于高精度多段曲线程序升温和降温控制的系统。
3、液晶可编程调节器可集中显示中文提示、设置参数、补偿数值、测量数据、积算结果、工程单位、报警状态等。
4、液晶可编程调节器全中文操作界面,操作简单易行。
5、液晶可编程调节器设有标准双向串行通信口,能以高达28kpbs的速率与上位微机或其它设备进行数据交换。
6、液晶可编程调节器可自由设定输入信号和量程。
7、液晶可编程调节器通过附加的模块与相应的参数设定,可提供变送信号输出、打印机接口信号输出、DC24V馈电输出、标准双向串行通讯接口等。
8、PID液晶可编程调节器可分别带有一路PID控制输出及一种变送输出,适用于各种控制场合。
9、PID液晶可编程调节器最多可分64段曲线对控制对象进行编程控制,每一段均采用PID参数设定控制,使控制更为精确可靠。

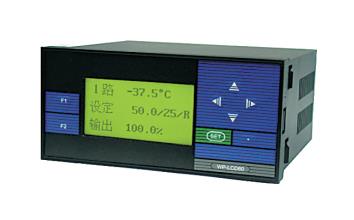

64段曲线对控制对象进行编程控制

10、可编程调节器实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
11、可编程调节器具有多种曲线控制输出功能,可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。
12、可编程调节器采用双区PID控制,抑制超调,提高控制精度。

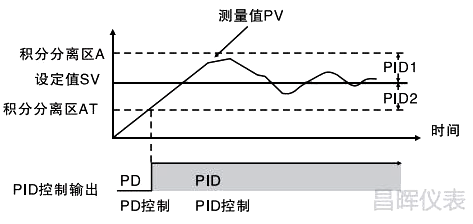

可编程调节器采用双区PID控制

液晶64段可编程调节器特殊技术参数
控制输出方式:PWM输出,可控硅触发输出,固态继电器输出,电压/电流输出
设定/显示精度:0.5%FS+1位数max。设定值与显示值匹配,无相对误差
比例范围:0.0%-100.0%(单位:0.1%)
积分(复位)时间:0-9,999s(单位:1s)
微分(比率)时间:0-9,999s(单位:1s)
控制周期:1-250s(单位:1s)
采样周期:0.5s




64段液晶可编程序调节器选型表


SWP-①②③-④⑤⑥-⑦-⑧⑨-⑩-

①外形特征

[NP]:可编程序仪表
[NPR]:带记录功能可编程仪表

②外形尺寸

[8]:160×80mm
[S8]:80×160mm

③控制作用

[05]:PID调节器

④通讯方式

[0]:无通讯
[2]:RS232通讯
[3]:打印接口
[4]:RS422通讯
[8]:RS485通讯

⑤控制输出方式

[1]:继电器控制输出
[2]:4-20mA变送输出
[3]:0-10mA变送输出
[4]:1-5V变送输出
[5]:0-5V变送输出
[6]:SCR输出(可控硅过零触发脉冲输出)
[7]:SSR输出(固态继电器控制输出)
[8]:特殊输出
[9]:SOT输出(双向可控硅输出)

⑥测量值变送输出

[0]:无输出
[2]:-10mA变送输出
[4]:1-5V变送输出
[5]:0-5V变送输出

⑦测量值输入信号类型PV

[**]:详见输入类型表

⑧第一报警

[N]:无报警
[H]:上限报警
[L]:下限报警

⑨第二报警

[N]:无报警
[H]:上限报警
[L]:下限报警

⑩馈电输出

[N]:无DC24V馈电输出
[P]:DC24V馈电输出

⑪供电方式

[省略]:AC220V供电
[W]:DC24V供电
[T]:AC90-265V供电(开关电源)


64段液晶可编程序调节器输入类型

全切换输入只需设定PID调节器二级参数,即可切换输入多种分度号。

选型举例
SWP-LCD-PS805-210-09-HL-P
通讯方式为RS232,输出方式为继电器输出,输入类型为Pt100.1,第一报警为上限报警,第二报警为下限报警,DC24V馈电输出,AC220V供电,竖式64段液晶可编程调节器

SWP-LCD-NP805-810-08-LH-P-T
通讯方式为RS485,输出方式为继电器输出,输入类型为Pt100,第一报警为下限报警,第报警为上限报警,DC24V馈电输出,AC90-265V供电(开关电源),横式64段液晶可编程调节器

64段液晶可编程调节器接线图
64段液晶可编程序调节器接线图


说明书下载   选型样本下载
