外给定调节器 SWP-ND815

2019/4/24 5:18:08 分类:调节器
文章地址://www.e-cumulus.com/product/140.html

外给定PID调节器在串级调节系统中作为副调节器使用。串级控制系统由单回路智能PID调节器(主调节器)和智能外给定PID调节器(副调节器)彼此串接组成双回路调节系统,主调节器的控制输出作为外给定调节器的设定值,外给定PID调节器的控制输出送往控制调节结构。

外给定PID调节器常使用于锅炉水位三冲量调节控制系统、锅炉减温水串接调节系统、加热炉出口温度与炉膛温度串级控制系统、精馏塔温度与流量串级控制系统等。

昌晖仪表在调节器控制算法上取得突破,无超调人工智能控制算法、控制效果、PID参数自整定和调节器质量在新一代高可靠性产品中完美呈现,是您串级调节系统稳定可靠运行的保障,尤其是YR-GAD系列0.2%精度人工智能外给定控制器达到欧美进口控制器一样的控制效果和高可靠性,自正定轻松完成PID参数整定,是串级过程控制和串级温度控制的高性价首选外给定调节器。

串级调节系统特点
1、串级调节系统常被视为改善了调节对象动态特性的单回路调节系统,而串级调节系统的外给定PID调节回路(副回路)成为等效调节对象的一部分。
2、由于外给定PID控制回路(副回路)的存在,串级调节系统的控制效果有了较大的提高。
3、串级控制系统提高了对于进入副回路的干扰的抑制能力。
4、串级调节系统中的外给定PID调节系统是一个快速随动系统,使串级调节系统有较强的适应能力。

外给定调节器性能特点
1、外给定调节器有两路输入(设定值给定信号和测量输入信号)、一路控制输出和一路测量值对应的变送输出。
2、SWP外给定调节器采用了多项国际先进技术,输入采用数字校正及自校准技术,测量精确定,消除了温漂和时漂引起的测量误差。外给定PID调节器采用国外名牌元器件,并采用了稳多重保护和隔离设计,抗干扰能力强、可靠性高。
3、外给定调节器采用先进的专家PID智能调节算法,控制精度稳定,无超调,具备高精度的自整定功能,仪表输出采用模块化硬件结构设计,更换不同的功能模块即可实现多种控制方式。
4、外给定PID控制输出可选4-20mA电流、0-5V、SSR驱动、单/三相SCR过零触发和单相SCR移相触发等多种方式,另有两路报警输出功能,还可选配变送输出,或标准通讯接口(RS485或RS232C)。
5、外给定PID调节器具有手/自动无扰切换功能。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平稳切换。
6、SWP调节器具有多类型输入功能,仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻)。其适用范围非常广泛,可与各类传感器、变送器配合使用,实现对温度、压力、液位、容量、力等物理量的测量显示,并配合各种调节结构对变频器、电动调节阀、气动调节阀等进行PID调节、控制和报警控制。
7、外给定调节器为高亮度双数码显示,可同时显示测量值和控制输出值,仪表数据显示清晰直观。
8、SWP调节器还具有零点和满度修正、冷端补偿、数字滤波、传感器故障处理、通讯接口、输出限幅、正/反作用控制、开关量输出等功能。

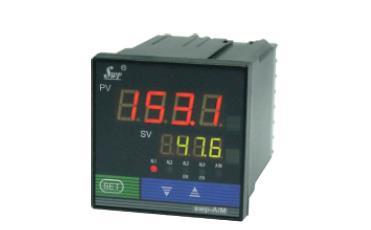

SWP-ND815外给定调节器   SWP-NS815外给定调节器

SWP-ND815仪表尺寸:160×80×140mm                                  SWP-NS815仪表尺寸:80×160×140mm
SWP-ND815开孔尺寸:152×76mm                                           SWP-NS815开孔尺寸:76×152mm
SWP-ND815仪表重量:400g                                                     SWP-NS815仪表重量:400g

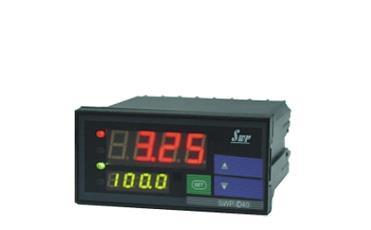

SWP-ND815外给定调节器   SWP-ND415外给定调节器

SWP-ND915仪表尺寸:96×96×140mm                                    SWP-ND415仪表尺寸:96×48×140mm
SWP-ND915开孔尺寸:92×92mm                                            SWP-ND415开孔尺寸:92×44mm
SWP-ND915仪表重量:400g                                                     SWP-ND415仪表重量:240g

SWP-NS415外给定调节器   SWP-ND715外给定调节器

SWP-NS415仪表尺寸:48×96×140mm                                     SWP-ND715仪表尺寸:72×72×110mm
SWP-NS415开孔尺寸:44×92mm                                             SWP-ND715开孔尺寸:68×68mm
SWP-NS415仪表重量:240g                                                      SWP-ND715仪表重量:240g

外给定调节器主要技术参数

控制输出方式
  电压/电流输出
设定/显示精度
  0.5% FS+1位数max。设定值与显示值匹配,无相对误差
PID调节器比例范围
  0.0%-100.0%(单位:0.1%)
积分(复位)时间
  0-9999s(单位:1s)
微分(比率)时间
  0-9999s(单位:1s)
控制周期
  1、2、4、6、15、30、60、120、240s(单位:1s)
采样周期
         0.5s


昌晖外给定调节器选型表


SWP-①②-③④⑤-⑥/⑦-⑧⑨-⑩-⑪
①代码           外形特征                       说明
ND4                         96×48mm
NS4                          48×96mm
ND7                         72×72mm
ND8                         160×80mm
NS8                          80×160mm
ND9                         96×96mm
NT8                          160×80mm                                         横式光柱外给定PID控制
ST8                           80×160mm                                         竖式光柱外给定PID控制

②代码
控制作用                       说明

15                             外给定PID控制+报警                            仪表为两路输入:测量输入和外给定控制输入

③代码
通讯方式                       说明

0                               无通讯
2                               RS232
3                               打印口
4                               RS422
8                               RS485
9                               特殊规格                                              按用户要求定制

④代码
仪表PID控制输出                 说明

1                               继电器(开关量)控制输出
2                               4-20mA控制输出
3                               0-10mA控制输出
4                               1-5V控制输出
5                               0-5V控制输出
6                               SCR可控硅过零触发脉冲输出                0.5A/ 400V
7                               SSR固态继电器控制信号输出                6-24V/30mA(电压不可调)
8                               特殊规格控制输出                                按用户要求定制
9                               SOT双向可控硅控制输出                      5A/400V

⑤代码
仪表变送输出                    说明

0                               无变送输出                                          标准配置
2                               4-20mA控制输出
3                               0-10mA控制输出
4                               1-5V控制输出
5                               0-5V控制输出
8                               特殊规格                                              用户定制
⑥代码           PV(测量值)输入信号类型          说明
××                            详见“仪表输入类型表”                      18种输入型号类型可自由切换
⑦代码           SV(外给定)输入信号类型          说明
12                             4-20mA 电流/电压输入                        可自由切换
13                             0-10mA 电流/电压输入                        可自由切换
14                             1-5V 电流/电压输入                             可自由切换
15                             0-5V 电流/电压输入                             可自由切换
⑧代码           第一报警输出                    说明
N                              无报警
H                              上限报警                                              标准配置
L                               下限报警
⑨代码           第二报警输出                    说明
N                              无报警
H                              上限报警
L                               下限报警                                              标准配置
G                               偏差内报警
A                               偏差外报警
D                               LBA报警
⑩代码           馈电输出
N                              无馈电
P                               DC24V馈电输出 给两线制4-20mA变送器供电
⑪代码            仪表电源
省略                           AC220V供电
T                                AC85-260V开关电源供电
W                              DC24V开关电源供电

输入信号类

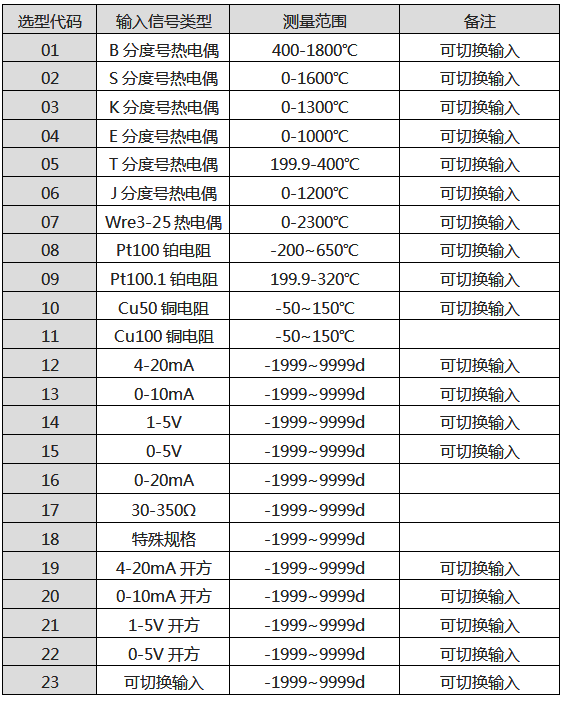

SWP外给定调节器输入类型表

外给定调节器选型举例
1、SWP-NS815-020-23/12-HL-P
智能外给定调节器,无通讯和变送输出,PID控制输出为4-20mA,测量信号为4-20mA,外给定控制信号为4-20mA,仪表带上、下限报警,带DC24V馈电输出,电源为AC220V,外型为80×160mm竖式
2、SWP-ND805-020-12/12-HL-T
智能外给定调节器无通讯和变送输出,PID控制输出为4-20mA,测量信号为4-20mA,外给定控制信号为4-20mA,仪表带上、下限报警,带DC24V馈电输出,电源为AC85-265V,外型为160×80mm横竖式
3、SWP-ND915-022-08/12-HL

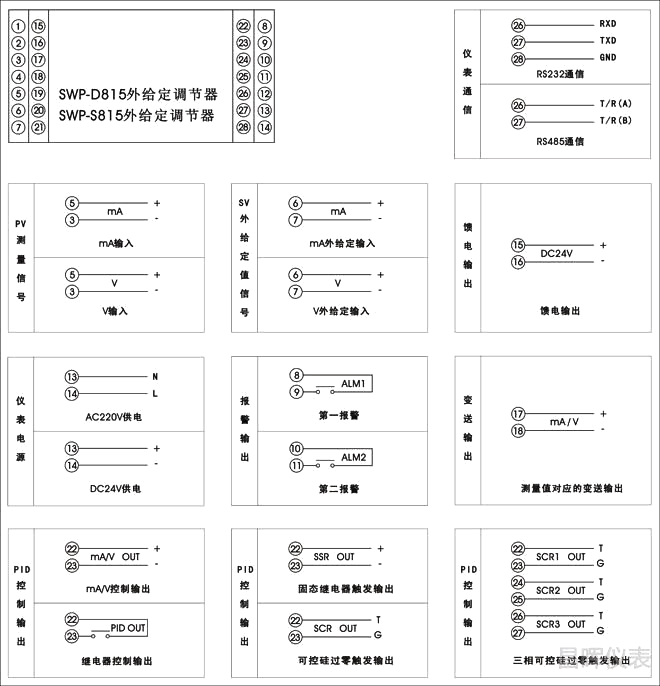

SWP-ND815外给定调节器接线图


SWP-ND815外给定调节器接线图


SWP-ND915外给定调节器接线图


SWP-ND915外给定调节器接线图


SWP-ND415外给定调节器接线图

SWP-ND415外给定调节器接线图



SWP-D715外给定调节器接线图

SWP-ND715外给定调节器接线图


说明书下载   选型样本下载

上一篇:智能调节器 SWP-ND805

下一篇:光柱阀位控制调节器 SWP-T825
