为什么DFQ-2101G型操作器少接了短接线就出现故障

2020/6/14 22:12:09 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/688.html

某厂使用有DFQ-2101型操作器(简称原型表),后又购了其改进产品DFQ-2101G(简称改进型)。但在使用中发现改进型置“手动”及“强制手动”状态时正常:但置“自动”状态时,操作器会无规律地从“自动”状态跳回到“手动”状态(手动/自动系软切换),无法长时间保持在“自动”状态;而且还发现其输出指示指针有时会来回波动,且幅度较大,且一台波动,盘上装的同类操作器的输出指示指针都会不同程度的波动,使几个调节回路无法投入“自动”。昌晖仪表工程师在帮该厂解决这个技术问题时将操作器拆下调试校验,一切正常。找了两台原型表代换改进型,在“自动”状态时运行正常,而未换的6台改进型故障依然同上。昌晖工程师首先想到了干扰,操作台内配线多,电源线对信号线难免会有影响,但原型表可用,怀疑操作器改进型用了数字芯片,是否抗干扰能力太差?还是改进型不如原型表?与操作器制造厂联系,厂方说:有干扰,建议检查操作器外壳是否接地在输出端并10μF电容一试。采取上述措施后,依然没有改观。

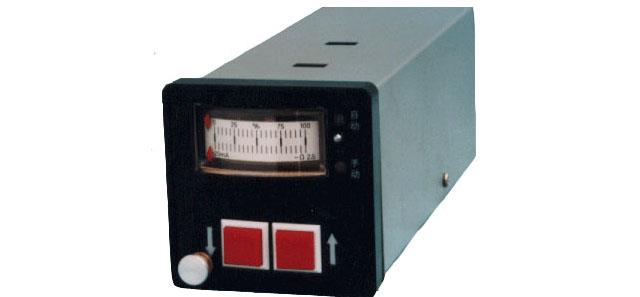

 DFQ-2101G操作器
                                                   DFQ-2101G操作器
再认真阅读操作器说明书,检查接线,发现该操作器20号端子与2号端子未短接。仔细一想,以往用的电动Ⅲ型仪表,除隔离配电器外,其他单元的输出回路,其负端已在表内与电位最低点信号公共线接好,用户不必再接此线。而现在是操作器与人工智能调节器的模拟量输出相连,经阅读随机手册知,其输出负线是浮空的。故障原因是否就在这呢?到现场把操作器20号端子和2号端子短接后,原来波动的输出指示指针马上稳定下来。对所有改进型加接了这根短接线后,上述故障再未出现过。看来上述故障是由于调节器输出信号负线浮空,干扰信号通过线间电容串入信号线,干扰信号经操作器输入电阻和印制板与外壳的分布电容形成回路,因而产生了较大的共模干扰,且干扰又是随机产生的,致使操作器失灵:而输出线接公共线后,干扰电压的影响比浮空时小多了,再回过头翻阅一下电动Ⅲ型仪表讲义,明明白白写着:“至少它可以提醒我们在......不要忘了把信号线负线和24V电源负端连起来。”处理故障时把问题想复杂了,而忽视了这么简单的细节,致使走了一段弯路。

随着技术进步,操作器性能和可靠性已远远高于DFQ-2101型手操器,我们建议使用智能操作器代替DDZ-Ⅲ技术条件下的DFQ-2101型操作器。
