SFD-1002和SFD-1003型操作器结构原理及安装使用

2019/11/8 0:08:35 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/2783.html

SFD-1002和SFD-1003操作器在上世纪九十年代大量使用,上海自动化仪表有限公司自动化仪表十一厂SFD-1002和SFD-1003与正反转控制的角行程执行机构SKJ-2100~5100、直行程执行机构SKZ-2100~5600和伺服放大器ZPE-2032配套使用。SFD-1002和SFD-1003目前仍有单位在使用,故在此做详细介绍。

SFD-1002和SFD-1003操作器功能
SFD-1002和SFD-1003操作器在自动控制系统中应用,可以实现以下功能:

①在自动控制系统中可以实现A(自动)和M(手动)的双向无扰动切换。即工作状态由“M”切换到“A”,控制系统的执行机构维持在原有手动操作时的位置;工作状态由“A”切换到“M”,执行机构在自动控制时的原有位置上进行手操。对系统不产生扰动;
②系统处于“M”状态工况时,可以通过远方操作器对执行机构进行正反向控制。此时,系统处于后备控制状态,由人工进行控制;
③带A/M工况状态指示及执行机构输出轴位置电流指示(显示阀位开度%);
④输出1-5VDC阀位开度跟踪电压信号。
⑤手动(M)、自动(A)切换的同时,给出操作器手动或自动工作状态接点信号。该产品采用小型化切换手操组合开关,结构灵巧、体积小。在显示方式上采用LED41线光柱显示,阀位显示清晰、直观。

SFD-1002和SFD-1003技术指标

①阀位反馈电流:4-20mA(阀位反馈信号接入伺服放大器,仅在操作器自动状态时输出,手动状态下无阀位反馈输出)
②显示误差:±2.5%
③跟踪电压:1-5V(跟踪电压就是接入调节器的阀位反馈信号,仅在操作器手动状态时输出,自动状态下无跟踪电压输出)
④额定输出功率:220VAC/5A
⑤工作条件:环境温度:0-50℃;相对湿度:10%-85%;机械振动:振幅≤0.075,频率10-55Hz;大气压力:86-106kPa,周围空气中无腐蚀性介质
⑥电源电压:220VAC/50Hz
⑦外形尺寸: SFD-1002手操器外形为80×80×250mm(宽×高×深);SFD-1002手操器外形为72×72×250mm(宽×高×深)

SFD-1002和SFD-1003手操器
工作原理

SFD-1002和SFD-1003型操作器主要由切换、操作组合在一起的组合开关和电流指示表组成。其原理示意图如图1所示。

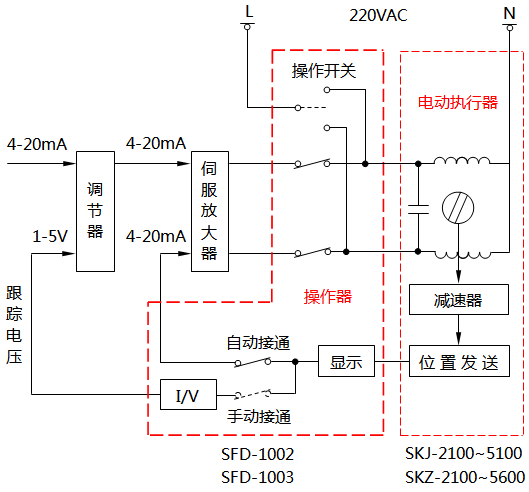

SFD-1002和SFD-1003电动操作器原理示意图
图1 SFD-1002和SFD-1003型电动操作器原理示意图


它利用操作开关内部触点通断排列,实现自动调节系统的自动A→手动M,手动M→自动A工作状态的切换。当切换开关切换到自动(A)位置时,通过切换开关使单相伺服电机两绕组与伺服放大器的功率输出端相连接,使位置发送器输出端与伺服放大器一组输入端相连。这样,电动执行机构就处于自动控制状态,通过调节信号来控制阀位开度。当切换开关切换到手动(M)位置时,伺服放大器输出端与电机绕组断开。此时,电机绕组通过操作开关与电网电源接通,实现电机正反转控制。“自动跟踪”信号是在手动工况,将执行机构位置反馈电流信号通过电流/电压转换单元中的电阻器变成1-5V。信号加到调节器的积分电容两端,使调节器输出电流始终跟踪位置反馈电流,并保持相等。这样,在手动切换到自动工况时,便可实现阀位无扰动切换。


SFD-1002和SFD-1003操作器的结构、安装和使用

1、SFD-1002和SFD-1003的结构
SFD-1002和SFD-1003操作器由仪表箱和机芯两部分组成。仪表箱为面板盘装式结构;机芯可以从表箱中抽出,机芯后部用接插件、扁平线与表箱上的组合式接线端子相连。机芯正面的面板左下方可用螺钉和表箱紧固,表箱下部的支承件便于在仪表盘上安装。SFD-1003操作面板的布置见图2所示。操作器对外接线采用2只8芯组合式接插端子。一次接线后再调换仪表时,只要将接线插头卸下,调换同型号操作器后再插上即可完成,不必再一根根导线连接,大大方便用户的使用。

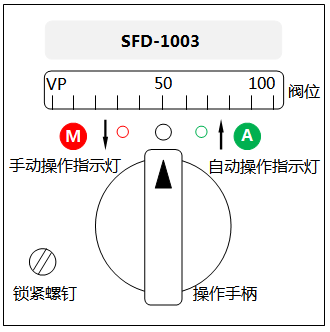

SFD-1003操作器面板布置图
图2 SFD-1003操作器面板布置图


2、SFD-1002和SFD-1003安装

SFD-1002和SFD-1003操作器由仪表盘面板嵌入,安装在支架上,用支承件加以紧固。操作器的电气安装应根据施工中的接线图及有关规程进行。

3、SFD-1002和SFD-1003操作器使用

SFD-1002和SFD-1003操作器、伺服放大器、执行机构的电气接线图按图3所示接线,接好后应检查无误。将切换开关放在M位置,接通电源将操作手柄S1顺时针转30°,即↑位置,执行机构的输出轴应正方向转动,同时电流表指示不断增大。再将手柄S1逆时针转30°,即↓位置,则执行机构输出轴反方向转动,电流表指示应减小。然后将S1切换开关手柄向内推入并逆时针转动90°到A位置。当有调节信号输入时,则平衡在相应位置上。

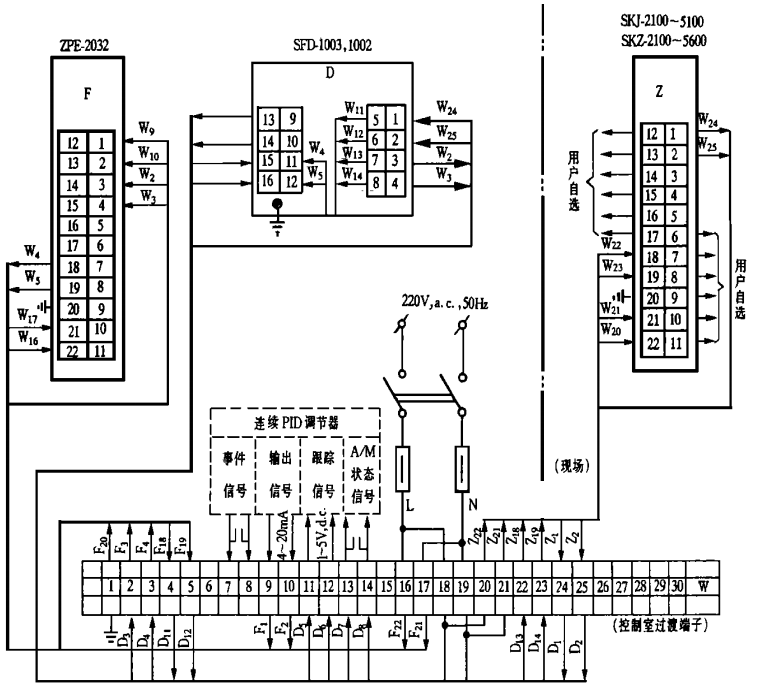

SKJ、SKZ电动执行机构配用SFD-1003、SFD-1002、ZPE-2032接线图
图3 SKJ、SKZ电动执行机构配用SFD-1003、SFD-1002、ZPE-2032接线图

注意:在使用SFD-1002和SFD-1003操作器时,由手动切向自动时必须将手柄向内按足后再逆时针方向转向90°(A位置),若不按足可能造成手操器也接通或手操器损坏。

目前仪表工都在使用智能操作器,大家有必要静心思考一下,现在的智能操作器能不能替代SFD-1002和SFD-1003操作器?原因呢?要想得到答案,请到操作器产品页面 //www.e-cumulus.com/product/list_74.html 了解智能操作器,仔细对比一下两者的功能,不难得到答案。如果还你不明白,与网站客服聊聊定会有所收获。
