SFD-3002和SFD-3003型联锁操作器(S型操作器)调试方法

2019/11/11 0:11:32 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/2788.html

SFD-3002和SFD-3003型联锁操作器是DDZ-S系列仪表中的辅助单元,是D型操作器的一个品种。它与正反装控制的电动执行机构配套使用,可实现调节系统的手/自动无扰动切换,在手动状态时能远方手操阀位。它能接受系统事件信号,实现安全联锁保护,提高系统的可靠性。

SFD-3002和SFD-3003型联锁操作器主要特点

①具有4-20mA调节信号和阀位信号双显示,显示方式为41线LED光柱;
②具有手/自动无扰动切换和正、反远方操作阀位功能;
③手/自动切换开关和正、反向手操开关采用薄膜按键,防水,防尘;
④具有3个事件信号通道,能接受调节器、伺服放大器和系统触点事件信号,并显示和处理,可实现“全开"、“全闭”或“保持原位”3种状态的保护处理功能;
⑤具有2个M/A状态信号及1个跟踪电压信号(1-5V)
该产品具有结构新颖、造型美观、功能齐全、通用性强等特点,可广泛应用于电站、轻工、化工、冶金等工业部门的自控系统。

主要技术指标

输入信号:调节器信号为4-20mA;位置反馈电流为4-20mA
显示误差:±2.5% '
接受事件信号为接点信号:断开为正常,闭合为事件
额定输出功率:220VAC/5A
跟踪电压:1-5V
工作条件:
电源电压:220VAC/50Hz
外形尺寸:SFD-3002外形为80×160×250mm(宽×高×深);SFD-3003外形为72×144×250mm(宽×高×深)

SFD-3002和SFD-3003型联锁操作器工作原理

SFD-3002和SFD-3003型联锁操作器的功能主要是通过电子线路来实现。它由电源电路、操作开关、控制电 路、继电转换电路、事件处理电路和显示电路等部分组成。其原理方框图如图1所示。

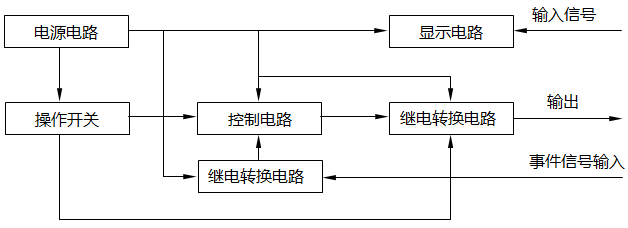

SFD-3002和SFD-3003联锁操作器原理方框图
图1  联锁操作器原理方框图

1、操作开关

操作开关采用二十世纪90年代广为使用的薄膜按键(又称薄膜开关、触摸开关),其工作寿命长(可达100万次以上),防水、防尘性能好,与仪表面板成一体。

2、控制电路

控制电路接受手/自动开关信号,控制继电转换电路,输出1-5V跟踪电压信号和A/M状态触点信号,实现手/自动无扰动切换,同时控制功率输出电路, 进行手/自动功率电路切换;在电路中,设置手动状态优先于自动状态,保证仪表通电开机处于手动状态。在自动状态时,具有对手操进行锁紧功能;控制电路接受事件处理电路的输出信号后,能将原有自动状态自动切换到手动状态,即切换到后备操作状态进行事件处理。

3、继电转换电路

继电转换电路主要是接受控制电路信号和操作开关信号,实现A/M无扰动切换、手操时功率电路输出 及正、反向手操互锁等功能。

4、事件处理电路

事件处理功能是S型操作器有别于DDZ-Ⅱ、Ⅲ型操作器的地方,它可接受3个事件信号(系统、调节器、放大器事件信号)。只要任一事件信号进来,即可使操作器从自动状态切换到手操状态,并且通过一个四位拨动开关,可预先选择阀门停在全开、全闭或原位3个位置中任何一个安全位置,增加过程控制系统的安全与可靠性。事件信号时,发出闪光报警信号。为了使运行人员具体处理事件状态时阀门的位置,在设计时,考虑在事件状态时也可以操作正、反向手操信号,以便人工控制阀门的开度。

4、显示电路

联锁操作器的显示电路采用LED光柱显示电路,共 41线,其显示误差为±2.5%。其采用二路显示方式, 一路显示调节器输岀信号(MV),一路显示阀位信号 (VP)。在自动状态时,可以看到阀位信号跟踪调节器输出信号变化;在手动时,可以看到调节器输出信号跟 踪阀位信号变化。采用LED光柱显示具有防震功能,且显示清晰, 直观。

SFD-3002和SFD-3003型联锁操作器结构和调试

1、仪表结构
联锁操作器为盘装式仪表结构。内部由4块印制电路板组成,其中显示电路板、电源电路板、接线电路 板分别用螺钉安装在前面框、底板和外壳后端部。控制线路板安装在仪表左侧面,各印制电路板通过排线电缆接插件相接,仪表对外接线端子采用30芯(1个22芯和1个8芯)的组合式接插件。
仪表采用专门的支撑架安装在仪表盘或控制台上。

2、仪表调试

SFD-3002和SFD-3003型联锁操作器和伺服放大器、电动执行机构组成的系统接线图。本文着重介绍联锁操作器本身调试方法,参见图2和图3。

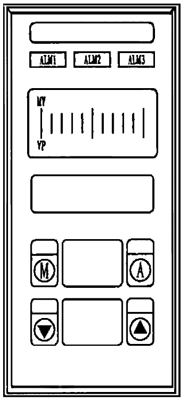

SFD-3002联锁操作器接线端子图      SFD-3002联锁操作器面板布置图
图2 SFD-3002联锁操作器接线端子图                                    图3 SFD-3002联锁操作器面板布置图


①手动操作

a、在对外接线端子28、29、30接入交流220VAC电源,此时“M”指示灯亮,表示电动操作器处于手动状态。"MV"、"VP"光柱显示器第一线光柱应亮。
b、用万用表欧姆档测量14和15,16和17接线端子为短路状态。
c、按动开(▲)薄膜开关,用万用表交流电压档测量25和29,二接线端子电压为220VAC,其表示执行机构正向运行。
d、按动关(▲)薄膜开关,用万用表交流电压档测量26和29,二接线端子电压为220VAC,其表示执行机构反向运行。

②自动运行

a、按动“A”薄膜开关,自动指示灯“A”亮,表示操作器处于自动状态。
b、用万用表测量14和15及16和17端子为开路状态。
c、用万用表测量23和25及24和26端子为短路状态。

③MV和VP光柱显示器的校验

a、当接线端子1和2输入4-20mA信号时,MV显示器应自0%向100%逐渐变亮。反之变暗。
b、当接线端子3和4输入4-20mA信号时,VP显示器应自0%向100%逐渐变亮。反之变暗。

④事件处理校验

a、自动投入时,将端子5和6短路,应自动切 换到手动,同时,事件指示灯ALM1闪亮;
b、自动投入时,将端子7和8短路,应自动切 换到手动,同时,事件指示灯皿2闪亮;
c、自动投入时,将端子9和10短路,应自动切 换到手动,同时,事件指示灯ALM3闪亮;

⑤事件状态时执行机构安全位置选择

这是操作器、伺服放大器、电动执行机构组成系统运行时才能实现的功能。在操作器控制电路板上有1个四位拨动开关,按图3位置预置。
a为执行机构在事件状态时,处于全开位置状态,即事件状态时,执行机构会自动开到全开位置。
b为执行机构在事件状态时,处于关闭位置状态,即事件状态时,执行机构会自动关到全关位置。
c为执行机构在事件状态时,处于原位状态,即事件状态时,执行机构会停在原来位置。
图4 事件状态时执行机构安全位置选择

联锁操作器这种事件处理功能增加了系统安全运行的可靠性。

SFD-3002和SFD-3003型伺服操作器可以替代吗?
SFD-3002和SFD-3003型联锁操作器是上海自动化仪表有限公司自动化仪表十一厂二十一世纪初推出的产品,昌晖仪表生产的伺服操作器在智能化、精度、可靠性和长使用寿命与进口仪表无异,昌晖仪表制造有限公司生产的伺服操作器外形采用目前国际通用尺寸,比如型号为YR-GFYS835-014-12/12-MMNN-1-N-T的联锁操作器可完全替代SFD-3002,但无法替代SFD-3003型伺服操作器,原因是外形尺寸不一样。
