6.3G雷达物位计调试及6.3G雷达物位计参数设置方法

2016/8/6 15:00:05 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/454.html

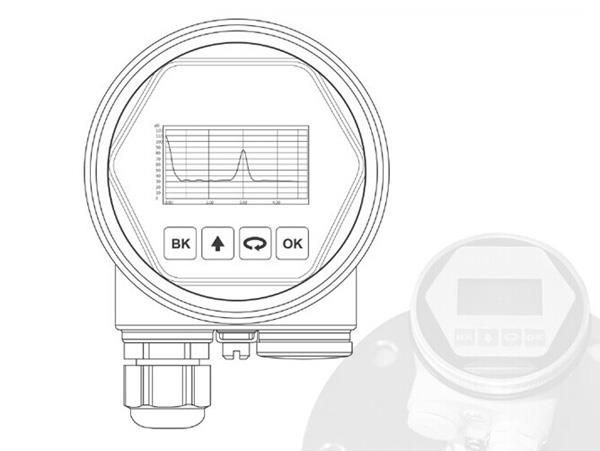

近年来,古大仪表有限公司、 慧博新锐科技有限公司、昌晖仪表制造有限公司等生产的国产品牌雷达物位计在我国石油、化工、冶金、纺织、机械、供热、供电、水利、供水、科研及环境工程等众多行业物位测量中应用越来越多,为方便用户正确使用雷达物位计,本文主要介绍6.3G雷达物位计调试及参数设置方法。 6.3G雷达物位计表头


如上图所示仪表面板上有4个按键,通过4个按键可对仪表进行调试。调试菜单的语言可选,调试后,液晶屏显示测量值,透过玻璃视窗可以非常清楚地读出测量值。

-退出编程状态                      -修改参数值                    -选择编程项                       -进入编程状态
-退至上一级菜单                    -选择显示模式               -选择编辑参数位                -确认编程项
-测量值/回波波形切换                                                 -参数项内容显示                -确认参数修改

6.3G雷达物位计编程说明
使用面板上的四个按键即可实现仪表的参数设置、调试及检测等功能。
编程菜单结构
6.3G雷达物位计菜单结构可参见(附表1)。图中向右横箭头的过渡由键实现;向下的箭头过渡由键实现;键实现横箭头的向左过渡。
基本设置
基本设置包括6.3G雷达物位计的基本参数:低位调整、高位调整、物料性质、阻尼时间、输出映射、定标量单位、定标、盲区范围、传感器标签。
显示
显示设置6.3G雷达物位计的显示方式、显示内容、LCD对比度。
诊断
诊断完成仪表的检验、测试功能。主要有测量峰值、测量状态、选择曲线、回波曲线及仿真。
服务
包括6.3G雷达物位计虚假回波、电流输出、复位、测量单位、语言、HART工作模式、复制传感器数据及密码。
信息
仪表基本信息如6.3G雷达物位计型号、6.3G雷达物位计序列号、生产日期、6.3G雷达物位计软件版本。

6.3G雷达物位计编程方法
6.3G雷达物位计在运行状态下按键进入编辑状态,显示编程主菜单。每个参数编辑完成后,需用键确认否则编辑无效。完成编辑后,按 键退出编程状态,返回运行状态。在编程的任意时刻,可按下键放弃编程,退出参数项编程状态。

字符/数字参数编程
当6.3G雷达物位计菜单进入字符/数字编程状态时,被编辑的参数第一位反黑,此时,可按键改变该位字符/数字,直到所需字符/数字,按键字符位/数字依次反黑,可对其它位编程,编程完毕,按键确认编程。
可选参数编程
6.3G雷达物位计可选参数是指编程项有数个被选参数项,供用户选择。用键将箭头指向所需参数项处,按6.3G雷达物位计参数确认键键确认编程。
编程菜单说明
1、基本设置
基本设置包括主要仪表参数的设置,如量程、物料性质、阻尼时间等。在运行状态下,按键进入编程状态,液晶显示主菜单



1.1低位设置
低位调整用于量程设置。它与高位调整一起决定了电流输出线性对应关系的比例。在主菜单中,当菜单号为1时,按进入基本设置子菜单,液晶显示



键,进入编程低位百分比,参见前述参数编辑方法中的字符/数字参数编程方法,编辑百分比值及距离值。编辑完成后,按确认,按放弃编程。

1.2高位设置
高位调整用于量程设置。它与低位调整一起决定了电流输出线性对应关系的比例。当液晶显示菜单号为1.1时,按确认进入高位调整,液晶显示


1.3物料性质
物料性质菜单用于选择物料为固体或液体,从而进一步确定物料的其它一些影响测量的性质。当液晶显示菜单号为1.2时,按键进入物料性质编程,液晶显示



键进入料位性质选择菜单,液晶显示

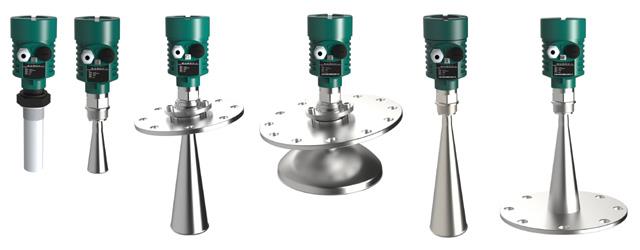

6.3G雷达物位计
