6.3G雷达物位计

2019/5/10 0:03:22 人评论 次浏览 分类:物位计  仪表地址://www.e-cumulus.com/product/267.html

6.3G雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,碰到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。通常电磁波的传播速度极高,发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。YR-RD5系列雷达物位计采用一种特殊的相关解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而计算出天线到被测介质表面的距离,尤其适合缓冲罐和过程控制液位测量。


脉冲型雷达物位计特点
1、采用了先进的微处理器和独特的EchoDiscovery回波处理技术,脉冲型雷达物位计可以应用于各种复杂工况。
2、YR-RD5*脉冲型雷达物位计有多种过程连接方式及探测组件型式,适用于高温、高压及小介电常数介质等杂工况及应用场合。
3、6.3G雷达物位计采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境无伤害。

关于雷达液位计波束角
波束角是雷达波的能量密度达到其最大值一般时的角度。微波可散射到波束角之外的区域,也可被干扰物反射回来。雷达液位计波束宽度直径是天线类型(波束角α)和测量距离的函数:

6.3G雷达液位计测量条件
◆测量介质表面为沸腾、冒泡或趋于生成泡沫的液面时,用户应优选6.3G雷达液位计进行液位测量,这种工况中6.3G低频雷达比26G雷达液位计有更好的效果。根据介质浓度的大小, 泡沫或吸收微波或将其反射在特定条件下,测量仍可进行。
◆应用于存在严重蒸汽的场合或有冷凝现象发生时,不同的介质密度、 测量湿度和蒸汽成分都会让26G高频雷达液位计的最大量程减小,此时推荐使用6.3G雷达液位计进行测量。

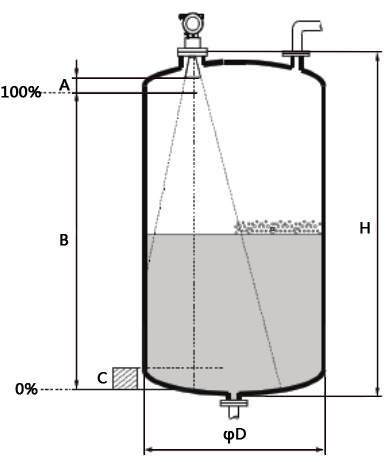

◆对于低介电常数的介质(A类和B类),介质处于低物位(低于C点),则罐底可见。在此范围内进行测量,测量精度会有所降低,建议将测量零点设置在距离罐底距离为C的位置处(如图)。

◆理论上测量范围可达雷达液位计的顶端。但事实是每一种雷达液位计都有测量盲区A,考虑到腐蚀及粘附的影响,测量范围的终端距天线顶端的距离应大于雷达物位计盲区A。
◆罐体直径应大于D(如图),罐体高度应至少为H(如上图)

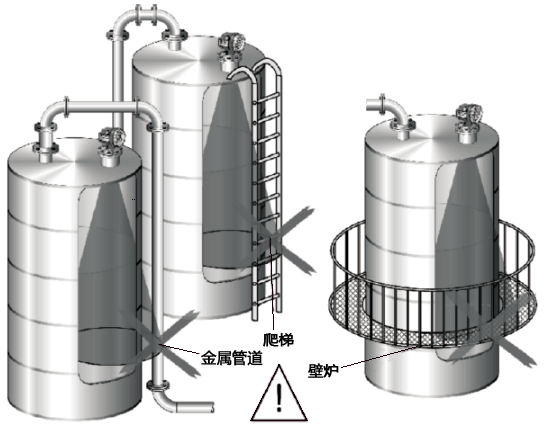

◆外罐壁为GRP之类的非导电材料塑料罐用雷达液位计测量液位时,雷达液位计微波信号同样会被信号波束角外的干扰物(比如金属管道、爬梯、壁炉)反射回来。因此在雷达液位计信号波束角内不能安装此类干扰物。

◆被测介质为氨气NH3或其它碳氟化合物(如:R134a,R227、Dymel 152a)等吸附性气体时,请在导波管中使用6.3G雷达液位计进行测量。
◆测量范围从波束触及罐底处开始。特别是当储罐为圆盘底罐或罐体采用圆锥形排泄口时,物位低于此点便无法进行测量。

◆最小测量范围与所选用雷达液位计天线类型相关。

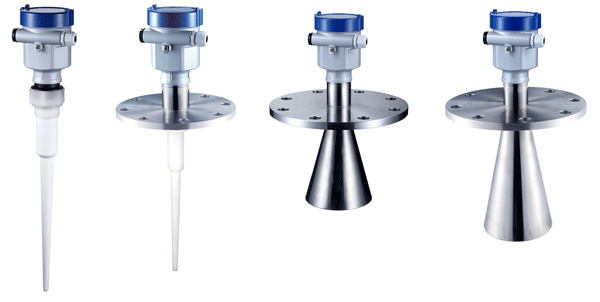

型号:YR-RD51                                                                      型号:YR-RD52
量程:
简单过程液体测量,量程0-30米                                    量程:简单过程腐蚀液体测量,量程0-30米
特点:PP或四氟材料的棒式天线,有一定的耐腐蚀性                特点:全四氟天线,强耐腐蚀性,无卫生死角
应用:简单过程条件下的液体测量                                              应用:强腐蚀性环境和卫生级环境下的简单过程液体测量
测量精度:±10mm                                                                   测量精度:±10mm
过程连接:G1½A                                                                      过程连接:PTFE翻边法兰
天线材质:PP/PTFE                                                                   天线材质:PTFE
频率范围:6GHz                                                                       频率范围:6GHz
过程温度:-40~120℃                                                              过程温度:-40~150℃
测量时间:约1秒(取决参数设置)                                                 测量时间:约1秒(取决参数设置)
过程压力:-0.1~3bar                                                               过程压力:-1.0~16bar
信号输出:两线制4-20mA/HART                                              信号输出:两线制4-20mA/HART



型号:YR-RD53                                                                       型号:YR-RD54
特点:喇叭口天线,波束角较小                                                特点:喇叭天线,回波信号更强

应用:液体测量或短量程固体测量。能适应过程条件极复杂环境   应用:各种过程条件复杂的环境,能测量小介电常数介质
最大量程:
复杂过程液体或固体测量,量程0-30米3                     最大量程:简单过程腐蚀液体测量,量程0-30米
测量精度:±20mm                                                                    测量精度:±200mm
过程连接:法兰316L                                                                   过程连接:法兰316L
天线材质:不锈钢316L/PTFE                                                      天线材质:不锈钢316L/PTFE
频率范围:6GHz                                                                        频率范围:6GHz
过程温度:-40~200℃                                                               过程温度:-40~120℃
测量时间:约1秒(取决参数设置)                                                  测量时间:约1秒(取决参数设置)
过程压力:-1.0~40bar                                                              过程压力:-1.0~3bar
信号输出:两线制4-20mA/HART                                               信号输出:两线制4-20mA/HART

YR-RD51雷达液位计选型表

型号代码 防爆要求
P 标准型(不防爆)
I 本安型(Exia IIC T6)
G 本安+防爆型(Exd [ia]ia IIC T6)
型号代码 棒式天线/材料/过程温度
A 塑料棒 / PP / -40~+120℃
B 塑料棒 / PTFE / -40~+120℃
型号代码 容器接管长度
A 50mm
B 100mm
C 150mm
D 200mm
E 300mm
F 350mm
X 特殊定制尺寸
型号代码 螺纹过程连接/材质
GP 螺纹 G1½A
NP 螺纹 1½NPT
YP 特殊制定螺纹
型号代码 输出信号/电源/输出方式
A 4-20mA / 24VDC / HART两线制
B 4-20mA / 24VDC / HART两线制 / 四线制
D 220VAC / HART四线制
型号代码 外壳/防护等级
A 铝 / IP67
B 塑料 / IP66
D 铝两腔 / IP67 / 本安+隔爆型
G 不锈钢316L / IP67
型号代码 电气接口尺寸
M M20x1.5
N ½NPT
型号代码 现场显示/编程模块
A 带显示/调试模块(View Point)
X 不带




YR-RD52雷达液位计选型表

型号代码

防爆要求

P

标准型(不防爆)

I

本安型(Exia IIC T6)

G

本安+防爆型(Exd [ia]ia IIC T6)



棒式天线/材料/过程温度

A

塑料棒 / PP / -40~+120℃

B

塑料棒 / PTFE / -40~+120℃

型号代码

容器接管长度

A

50mm

B

100mm

C

150mm

D

200mm

E

300mm

F

350mm

X

特殊定制尺寸

型号代码

螺纹过程连接/材质

FC

PTFE翻边法兰DN50  PN1.6 /不锈钢316L

FD

PTFE翻边法兰DN80  PN1.6 /不锈钢316L

FE

PTFE翻边法兰DN100 PN1.6 /不锈钢316L

FK

PTFE翻边法兰DN150 PN1.6 /不锈钢316L

YP

特殊要求法兰

型号代码

输出信号/电源/输出方式

A

4-20mA / 24VDC / HART两线制

B

4-20mA / 24VDC / HART两线制 / 四线制

D

220VAC / HART四线制

型号代码

外壳/防护等级

A

铝 / IP67

B

塑料 / IP66

D

铝两腔 / IP67 / 本安+隔爆型

G

不锈钢316L / IP67

型号代码

电气接口尺寸

M

M20x1.5

N

½NPT

型号代码

现场显示/编程模块

A

带显示/调试模块(View Point)

X

不带
