追溯音叉技术的起源

2019/10/9 19:19:11 人评论 次浏览 分类:物位计  仪表地址://www.e-cumulus.com/product/2732.html

20世纪70年代末,E+H创始人Georg H.Endress先生设想开发一种新的传感器,这种传感器由全金属材料永久密封,可以有效降低检测和维护的成本。这就是音叉技术的起始:压电驱动器驱动两根对称排列的叉形金属杆探头(即音叉),当有介质覆盖叉体时,叉体的振动频率会发生变化,传感器将变化的频率信号转换为输出信号。
Georg H. Endress和音叉限位开关研发人员
Georg H. Endress和研发人员


新测量原理的诞生

音叉限位开关无论在何种介质中应用,都能检测出液位,这也被称为“电子振动学”(Vibronics)。1983年,带振动叉体的测量仪器上市,Endress先生从员工的征名中选择了"Liquiphant "、"Liquid "液体和"Elephant" 的合并,形象地表现了该产品的应用场合和结构特点(类似并排象牙的双杆结构)。

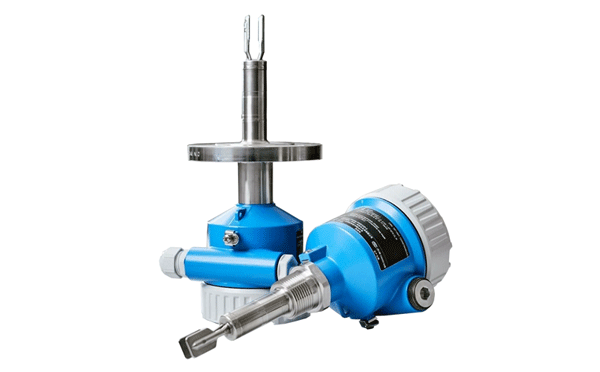

音叉限位开关FTL41和 FTL51B
而今进入数字时代,工厂的信息技术和预维护能力必须同步提高,这需要传感器为工艺流程优化和过程效率提高提供相关的数据。新一代智能音叉限位开关Liquiphant FTL41/ FTL51B应运而生,让电子振动学插上了数字化翅膀。
FTL41/FTL51B不受介质属性影响,可以在高低液位检测、溢流保护、泄露检测、泵控制等限位开关应用中使用,是过程行业最为安全、可靠的物位开关。
带LED灯的FTL51B 在工厂中的应用

音叉限位开关的特点
1、应用

◆可用于限位开关或密度测量
◆适用于绝大多数牛顿流体,不受流量、扰动、气泡、泡沫、振动、含固介质属性或粘附的影响
◆齐全的过程连接:可选择螺纹连接或法兰连接

2、安全可靠

◆根据IEC 61508开发,已取得第三方认证,可达SIL2和SIL3(冗余结构)
◆符合国际标准的本安和隔爆等防爆的认证
◆材质符合NaceMR0103/ MR0175/AD2000 等标准要求
◆符合ASME B31.3 的安全设计

3、性能卓越

◆无任何机械可移动部件,不存在卡死等问题,免维护、生命周期长
◆开关动作可靠,安装简捷,即插即用
◆可通过外部按钮来进行SIL的 Proof Test(SIL功能测试),使仪表在全生命周期更加安全可靠,无需拆卸仪表和中断工艺流程
◆可视的LED状态指示

4、智能先进

◆具备蓝牙通讯功能,通过手机软件Smartblue APP无线远程连接仪表,可以设置仪表参数、调整功能以及实时查看数据,方便快捷
◆Heartbeat Technology心跳技术可以在线监控叉体损伤、腐蚀、粘附和机械堵塞,并进行趋势分析,帮助用户优化工艺
◆集成了预维护理念的Heartbeat Technology心跳技术以及无线蓝牙通讯技术,帮助客户实现工业数字化

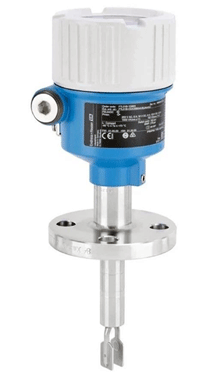

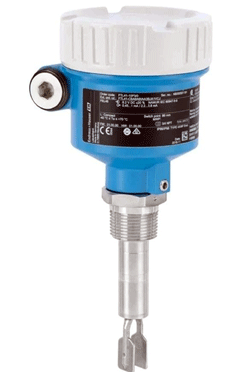

音叉限位开关FTL41      音叉限位开关FTL51B
音叉限位开关技术参数

◆可进行限位开关和密度测量
◆可选一体式传感器和带延长杆型传感器
◆过程温度:-40~+150℃/-40~+300°F
◆过程压力:-1~100bar/-14.5~+580psi
◆过程连接: 可选3/4"/1"螺纹, EN-ASME-JIS-HG法兰
◆可选继电器, 三线DC PNP,两线NAMUR,8/16mA等输出
◆塑料外壳,铝外壳,以及不锈钢外壳
◆可选的防爆类型有本安、隔爆等
◆根据IEC 61508开发,可达SIL2和SIL3(冗余结构)
◆SmartBlue App 蓝牙连接
◆Heartbeat Technology智能诊断技术
◆明显的状态LED指示灯
材质符合 Nace MR0103 / MR0175 / AD2000 等标准的要求
基于ASME B31.3 标准进行的安全设计
