硫酸液位测量选超声波液位计还是雷达物位计?

2020/5/22 0:19:33 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/472.html

硫酸厂硫酸液位测量一般在一吸槽、二吸槽、地下槽和成品硫酸储罐几个工位,硫酸液位测量选超声波液位计还是雷达物位计?昌晖仪表与金桃、金圆、庆松合作完成过数十套硫酸生产线仪表,目前仍在向多家硫酸厂提供技术支持和自动化产品备件供应,根据硫酸厂长期运行使用反馈情况来看,我们的建议为:一吸槽硫酸液位、二吸槽硫酸液位、地下槽硫酸液位测量首选防腐型浮球液位计,硫酸立式储罐液位测量选用高频雷达物位计!

硫酸液位测量选超声波液位计还是雷达物位计?针对这个问题,硫酸厂和昌晖仪表技术人员共同意见如下:

超声波物位计工作原理是超声波液计从换能器(探头)发出高频超声波脉冲遇到被测介质有关。表面被反射回来,部分反射回波被同一换能器接收,转换成电信号。超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示:S=C×T/2。发出超声波脉冲,以声波速度传输,遇到被测介质表面被反射,部分反射回波被同一探头接收,转换成电信号。由于探头到被测介质表面的距离与从发射到接受同一超声波脉冲所需时间成正比,由此可换算出被测介质的物位高度。

雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,碰到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。高频雷达物位计采用一种特殊的相关解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而计算出天线到被测介质表面的距离。

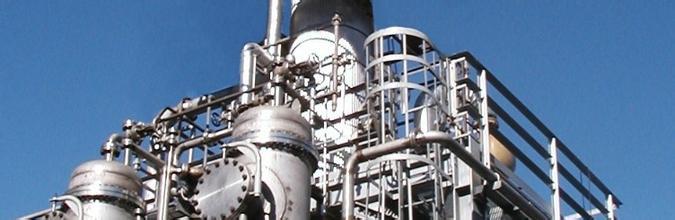

 硫酸厂厂区

雷达物位计和超声波液位计在抗硫酸腐蚀性方面差别都差不多,但雷达物位计的精度更高。无论稀硫酸或者浓硫酸都存在挥发(酸雾),在硫酸泵运行时还会在液面产生不同程度泡沫,这些影响因素会导致超声波液位计声速不准,出现较大误差。这会不会是国产超声波液位计因技术不如进口超声波液位计所致?其实国外知名品牌超声波液位计也显有成功案例,大量客户现场应用经验反馈,超声波液位计不适于测量硫酸液位。雷达液位计在克服气体介质影、粉尘等因素影响能力更强,经大量硫酸厂使用证明,高频雷达物位计测量硫酸液位效果理想。

硫酸液位测量时液位计通常为顶部安装,便于维护和操作。

雷达液位计测量硫酸液位效果错,那一吸槽硫酸液位、二吸槽硫酸液位、地下槽硫酸液位测量首选防腐型浮球液位计是什么原因?这是因为防腐浮球液位计在该场合的应用有更高的性价比!硫酸储罐应高度高,防腐浮球液位计杆容易发生弯曲,防腐浮球液位计不适于在硫酸储罐使用。大部分硫酸厂储罐都采用浮标液位计和雷达物位计共同测量的方式。
