80G雷达物位计在低介电常数小盲区液体液位测量中的应用

2020/10/18 14:58:19 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/3389.html

自动化仪表行业相关人士都知道,雷达传感器到目前为止很难测量很轻的介质和低介电常数介质的物位,如塑料泡沫、聚苯乙烯、油等,测量难点在于这些物质介电常数很低且有些介质内部含有很多空气,所以只有很少的雷达能量能被反射。

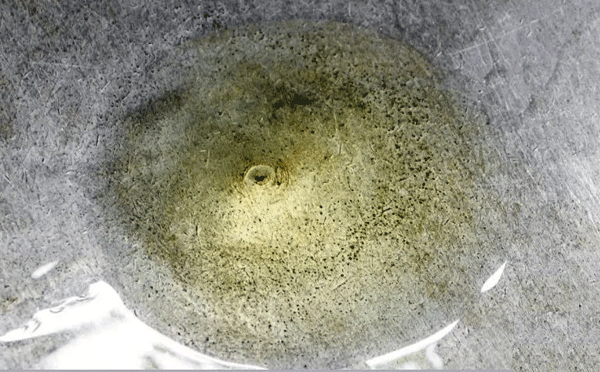

今天我们来分享一个相关案例:某石化单位测量工业白油(介电常数<2),低液位时如下图所示,液位只有50mm左右;用户之前使用了常规26G雷达液位计,当罐底只有少量白油时,雷达波直接穿透到罐底,无法分辨真实液位;另外导波雷达液位计在此现场也无法正常使用(因为导波雷达液位计的安装要预留底部距离,所以在液位比较低时,无法正常测量)。

低介电常数小盲区液体液位

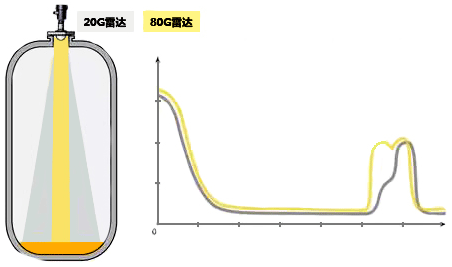

后来客户选用了昌晖仪表制造有限公司公司自主研发的76-81GHz调频连续波雷达物位计(型号YR-RD78系列), YR-RD78系列80G雷达物位计具有5GHz超大调频扫描频率宽度,与普通26G雷达物位计比较,回波曲线如下图所示,可以看出黄色曲线代表的调频连续波雷达物位计,能准确读出料位高度和罐底高度,清晰的分辨出50mm的油位高度,而灰色曲线代表的26G雷达液位计无法分辨正确液位,雷达波直接穿透界面,到达罐底。

80G雷达物位计回波曲线

YR-RD78系列80G雷达物位计的调频带宽B=5.1GHz,最小距离分辨率 Sres=C/(2×B)=2.94cm。由于调频带宽较宽,故YR-RD78系列具有较高的分辨率,即使底部盲区很小,仪表也能分辨出正确液位。

昌晖80G雷达物位计
YR-RD78系列80G雷达物位计带来的很大优点是,可以以很高的可靠性来测量绝大部分介质,无论是反射性很好的介质,如煤炭、石料还是如塑料颗粒、油等反射性较差的物质,该调频连续波雷达物位计几乎都能适用。
